Cảm biến đo mô men xoắn là gì? Phân loại và mẹo chọn phù hợp

Cảm biến đo momen xoắn là thiết bị quan trọng giúp đo lực xoắn trong các hệ thống cơ khí, động cơ và dây chuyền sản xuất. Nhờ khả năng chuyển đổi lực xoắn thành tín hiệu điện, thiết bị này giúp kiểm soát chính xác hiệu suất vận hành của máy móc. Bài viết dưới đây sẽ giúp bạn hiểu rõ cảm biến đo momen xoắn, nguyên lý hoạt động, các loại phổ biến và cách lựa chọn phù hợp với từng ứng dụng.

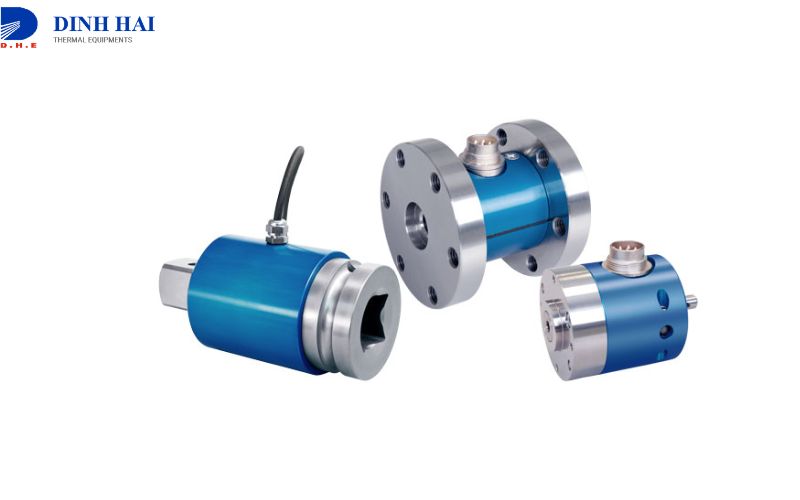

Cảm biến đo momen xoắn là gì? Ưu điểm nổi bật

Cảm biến momen xoắn là thiết bị chuyển đổi lực xoắn cơ học tác động lên trục thành tín hiệu điện để hệ thống đo lường hoặc bộ điều khiển có thể đọc và xử lý dữ liệu. Thiết bị này thường được lắp trực tiếp trên trục quay hoặc trong hệ thống truyền động nhằm theo dõi mô-men xoắn trong quá trình vận hành.

Mô-men xoắn là lực làm quay một vật quanh trục. Ví dụ dễ hiểu là khi người lái xe xoay vô lăng, lực từ tay tác động lên vô lăng sẽ tạo ra mô-men xoắn lên cột lái, từ đó giúp xe đổi hướng.

Nhờ khả năng đo chính xác lực xoắn, cảm biến đo momen xoắn được ứng dụng rộng rãi trong sản xuất công nghiệp, kiểm thử động cơ và nghiên cứu cơ khí.

Ưu điểm nổi bật của cảm biến đo momen xoắn:

• Đo mô-men xoắn trực tiếp trong quá trình vận hành của máy móc

• Giúp giám sát quy trình sản xuất và phát hiện lỗi sớm

• Tăng độ chính xác trong kiểm tra chất lượng sản phẩm

• Giảm chi phí kiểm tra và bảo trì nhờ phát hiện sai lệch kịp thời

• Có thể tích hợp linh hoạt vào nhiều hệ thống đo lường và tự động hóa

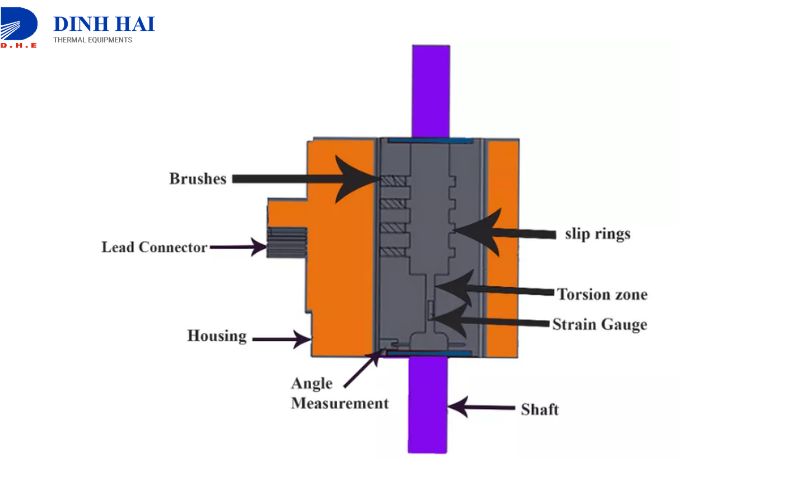

Nguyên tắc đo cảm biến momen xoắn bạn nên ghi nhớ

Trong các hệ thống đo lực xoắn, cảm biến đo momen xoắn thường sử dụng công nghệ đo biến dạng bằng strain gauge (đồng hồ đo biến dạng).

Nguyên lý hoạt động cơ bản của thiết bị có thể tóm tắt như sau:

• Strain gauge được gắn trực tiếp lên trục đo mô-men xoắn để ghi nhận biến dạng khi trục chịu lực xoắn

• Các strain gauge thường được đặt nghiêng 45° so với trục để đo ứng suất cắt hiệu quả nhất

• Khi lực xoắn tác động lên trục, trục sẽ bị biến dạng rất nhỏ và tạo ra ứng suất cắt

• Strain gauge sẽ chuyển đổi biến dạng cơ học này thành tín hiệu điện

• Tín hiệu điện được truyền tới bộ xử lý để tính toán giá trị mô-men xoắn chính xác

Một điểm quan trọng trong thiết kế là các strain gauge thường được đặt gần trung tâm trục, càng xa các điểm liên kết cơ khí càng tốt. Điều này giúp hạn chế sai số do ứng suất giả phát sinh từ các bộ phận khác trong hệ thống.

Phân loại cảm biến đo momen xoắn phổ biến hiện nay

Tùy vào đặc điểm ứng dụng và điều kiện làm việc, cảm biến đo momen xoắn thường được chia thành hai nhóm chính là cảm biến momen xoắn động và cảm biến momen xoắn tĩnh.

Mỗi loại cảm biến sẽ phù hợp với những hệ thống đo khác nhau, đặc biệt là các ứng dụng liên quan đến trục quay hoặc kiểm tra tải tĩnh.

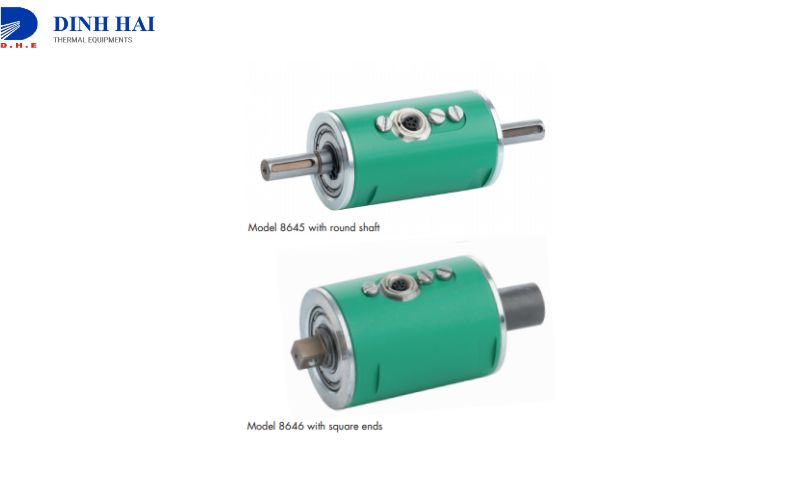

Cảm biến momen xoắn động (Rotary torque sensor)

Cảm biến momen xoắn động được sử dụng để đo lực xoắn trên trục quay đang chuyển động. Đây là loại cảm biến phổ biến trong các hệ thống động cơ hoặc thiết bị cơ khí có chuyển động liên tục.

Loại cảm biến này thường được chia thành hai dạng chính:

• Cảm biến mô-men xoắn quay tiếp xúc

• Cảm biến mô-men xoắn quay không tiếp xúc

Trong đó, cảm biến không tiếp xúc thường sử dụng công nghệ từ tính hoặc cảm ứng để truyền tín hiệu đo mà không cần kết nối vật lý trực tiếp. Điều này giúp đảm bảo độ chính xác cao ngay cả khi trục quay ở tốc độ lớn.

Một số ứng dụng điển hình của cảm biến đo momen xoắn động gồm:

• Băng thử động cơ (engine test bench)

• Kiểm tra cơ khí chính xác

• Công nghệ bắt vít trong dây chuyền sản xuất

• Đo mô-men cản của động cơ và máy bơm

• Phân tích chuyển động cơ sinh học trong kỹ thuật y tế

Nhờ khả năng đo trong điều kiện chuyển động, loại cảm biến này đóng vai trò quan trọng trong việc đánh giá hiệu suất của động cơ và hệ truyền động.

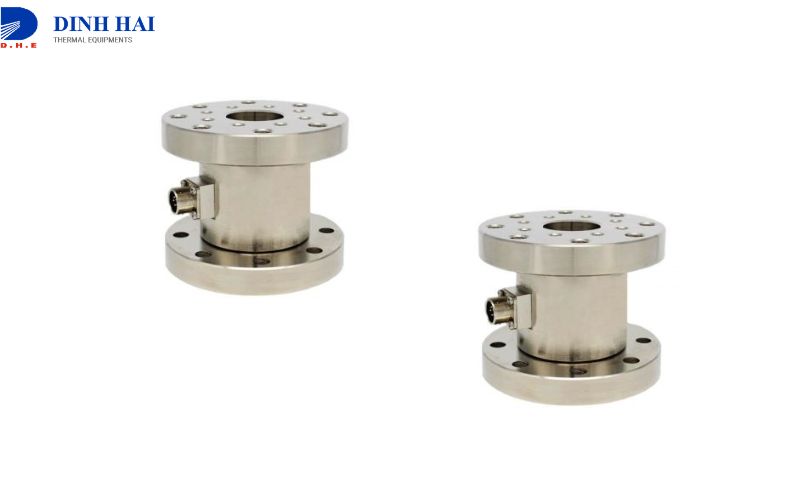

Cảm biến momen xoắn tĩnh (Reaction torque sensor)

Cảm biến momen xoắn tĩnh, còn gọi là reaction torque sensor, được sử dụng để đo mô-men xoắn khi hệ thống không có chuyển động quay hoặc chỉ quay rất nhỏ.

Khác với cảm biến động, loại cảm biến này không có bộ phận chuyển động nên độ ổn định và độ bền rất cao. Điều này giúp thiết bị hoạt động đáng tin cậy trong các hệ thống kiểm tra hoặc thí nghiệm.

Các ứng dụng phổ biến của cảm biến đo momen xoắn tĩnh gồm:

• Kiểm tra cấu trúc cơ khí chính xác

• Xác định mô-men ma sát của ổ trục

• Đo mô-men gãy của vít hoặc bu lông

• Kiểm tra độ bền và thử nghiệm mỏi vật liệu

• Đo mô-men xoắn trong các bộ phận điều khiển xe

Nhờ độ chính xác và độ ổn định cao, loại cảm biến này thường được sử dụng trong các phòng thí nghiệm, hệ thống kiểm tra chất lượng và nghiên cứu kỹ thuật.

Cách lựa chọn cảm biến đo momen xoắn phù hợp nhu cầu

Việc lựa chọn cảm biến đo momen xoắn phù hợp đóng vai trò rất quan trọng để đảm bảo kết quả đo chính xác và hệ thống hoạt động ổn định.

Dưới đây là một số tiêu chí quan trọng cần xem xét khi lựa chọn thiết bị.

Xác định loại cảm biến phù hợp với nhu cầu đo

• Xác định hệ thống cần đo mô-men xoắn động hay tĩnh

• Chọn loại cảm biến phù hợp với trục quay hoặc trục cố định

• Xác định phạm vi mô-men xoắn cần đo để chọn đúng dải đo

Đảm bảo phù hợp không gian lắp đặt

• Kiểm tra kích thước trục và vị trí lắp cảm biến

• Đảm bảo thiết bị không ảnh hưởng đến hệ truyền động

• Lựa chọn kiểu kết nối cơ khí phù hợp với hệ thống

Chú ý đến các yếu tố môi trường

• Xem xét nhiệt độ, độ ẩm và bụi trong môi trường làm việc

• Chọn cảm biến có khả năng chống rung và chịu tải phù hợp

• Kiểm tra khả năng bảo vệ của thiết bị trong môi trường công nghiệp

Các yếu tố môi trường có thể ảnh hưởng trực tiếp đến độ chính xác và tuổi thọ của cảm biến đo momen xoắn, vì vậy cần được cân nhắc kỹ trước khi lựa chọn.

Cảm biến đo momen xoắn là thiết bị quan trọng trong các hệ thống đo lực xoắn, giúp kiểm soát hiệu suất vận hành của động cơ, máy móc và dây chuyền sản xuất. Việc hiểu rõ nguyên lý hoạt động, phân loại cũng như tiêu chí lựa chọn sẽ giúp doanh nghiệp sử dụng cảm biến đo momen xoắn hiệu quả hơn, đảm bảo độ chính xác trong đo lường và tối ưu hóa quy trình vận hành trong công nghiệp.
