Cảm biến tiệm cận điện dung là gì? Tìm hiểu cấu tạo và ứng dụng phổ biến

Cảm biến tiệm cận điện dung là thiết bị được sử dụng phổ biến trong tự động hóa để phát hiện vật thể và đo mức vật liệu như nước, dầu, bột hay hạt nhựa. Nhờ khả năng nhận biết nhiều loại vật liệu khác nhau, thiết bị này được ứng dụng rộng rãi trong nhà máy sản xuất, hệ thống bồn chứa và dây chuyền công nghiệp.

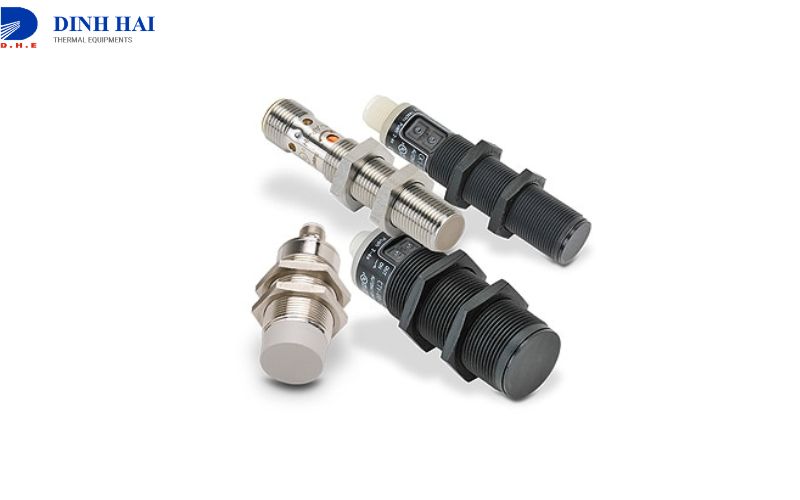

Cảm biến tiệm cận điện dung là gì? Khái niệm cơ bản

Cảm biến tiệm cận điện dung là loại cảm biến hoạt động dựa trên sự thay đổi điện dung của tụ điện khi có vật thể xuất hiện trong vùng phát hiện.

Bên trong cảm biến có hai điện cực tạo thành một tụ điện nhỏ. Khi một vật thể tiến gần đến đầu cảm biến, hằng số điện môi của môi trường xung quanh thay đổi làm điện dung tăng lên. Sự thay đổi này được mạch điện tử bên trong phát hiện và chuyển đổi thành tín hiệu điện để điều khiển hệ thống.

>>> Xem thêm: Cảm biến tiệm cận là gì? Tất tần tật mọi thông tin chi tiết và đầy đủ nhất

Điểm khác biệt của cảm biến tiệm cận điện dung so với nhiều loại cảm biến khác là khả năng phát hiện cả vật liệu kim loại và phi kim loại. Thiết bị có thể nhận biết các vật liệu như:

• Kim loại

• Nhựa

• Thủy tinh

• Gỗ

• Chất lỏng

• Bột hoặc hạt rời

Các loại cảm biến tiệm cận điện dung phổ biến hiện nay

Trên thị trường hiện nay, cảm biến tiệm cận điện dung được thiết kế với nhiều dạng khác nhau để phục vụ các nhu cầu đo lường trong công nghiệp. Hai nhóm phổ biến nhất là cảm biến đo mức nước và cảm biến đo vật liệu rắn hoặc chất lỏng công nghiệp.

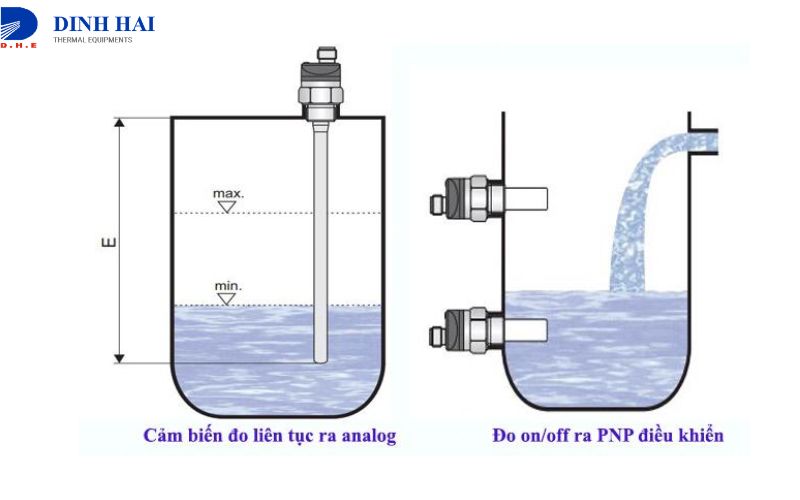

Cảm biến điện dung đo mức nước trong bồn và đường ống

Đây là loại cảm biến tiệm cận điện dung thường được sử dụng trong hệ thống cấp nước, xử lý nước hoặc các bồn chứa chất lỏng.

Thiết bị được lắp đặt tại vị trí cần giám sát mức nước. Khi mực nước chạm đến vùng phát hiện của cảm biến, điện dung thay đổi và thiết bị sẽ gửi tín hiệu về bộ điều khiển.

Nhờ đó hệ thống có thể thực hiện các chức năng như:

• Tự động bật hoặc tắt máy bơm

• Cảnh báo khi bồn chứa đầy hoặc cạn

• Duy trì mức nước ổn định trong hệ thống

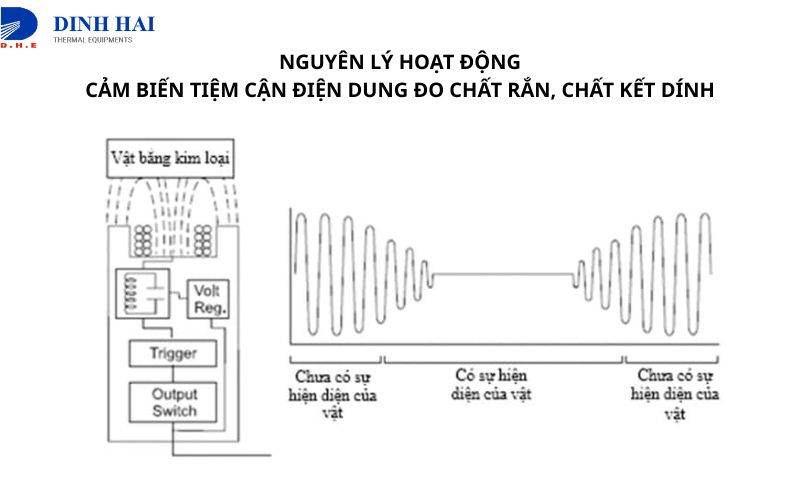

Cảm biến điện dung đo mức dầu, chất rắn và chất kết dính

Ngoài nước, cảm biến tiệm cận điện dung còn được sử dụng để đo mức nhiều loại vật liệu khác như dầu, bột hoặc vật liệu dạng hạt. Thiết bị thường được lắp trong silo hoặc bồn chứa để theo dõi mức vật liệu trong quá trình sản xuất. Một số vật liệu thường được đo bằng cảm biến điện dung gồm:

• Dầu diesel

• Dầu thực vật

• Bột mịn

• Hạt nhựa

• Xi măng

• Cát

Nhờ khả năng nhận biết vật liệu phi kim loại, cảm biến điện dung giúp doanh nghiệp kiểm soát nguyên liệu chính xác hơn trong dây chuyền sản xuất.

>>> Tham khảo thêm: Cảm biến đo chênh áp - Khái niệm và nguyên lý hoạt động

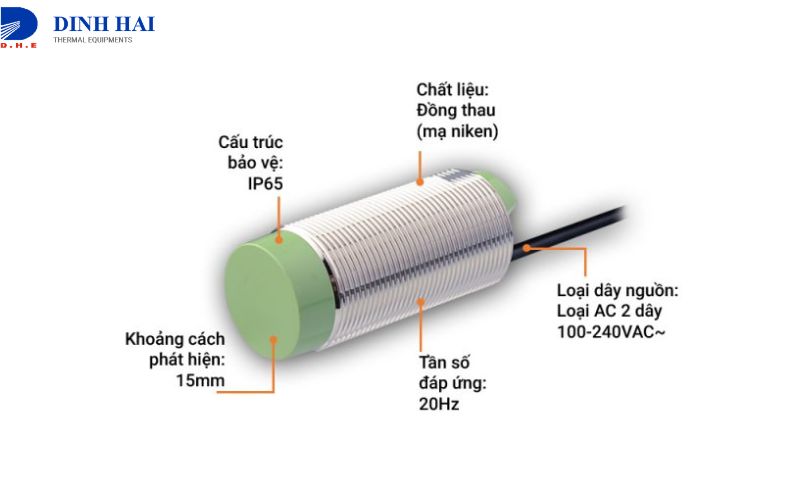

Khám phá cấu tạo cảm biến tiệm cận điện dung

Để hiểu cách thiết bị hoạt động, cần nắm rõ cấu tạo cảm biến tiệm cận điện dung. Một cảm biến điện dung cơ bản thường gồm các bộ phận chính sau:

• Bộ tạo dao động: Đây là bộ phận tạo ra tín hiệu dao động điện để hình thành điện trường ở đầu cảm biến.

• Hai điện cực cảm biến: Hai điện cực này tạo thành một tụ điện. Khi vật thể xuất hiện gần đầu cảm biến, điện dung giữa hai điện cực sẽ thay đổi

• Mạch Trigger: Mạch này có nhiệm vụ phát hiện sự thay đổi điện dung và chuyển đổi thành tín hiệu điều khiển.

• Khối Output: Đây là phần gửi tín hiệu ra ngoài để kết nối với PLC, relay hoặc các thiết bị điều khiển tự động

Bên ngoài cảm biến thường có ba vòng kim loại đồng tâm. Hai vòng trong tạo thành điện cực, còn vòng ngoài giúp giảm ảnh hưởng từ bụi bẩn, dầu mỡ hoặc nhiễu điện từ.

Nguyên lý hoạt động của cảm biến tiệm cận điện dung

Cảm biến tiệm cận điện dung hoạt động dựa trên sự thay đổi điện dung của tụ điện khi có vật thể đi vào vùng cảm biến. Khi không có vật thể, điện dung của tụ điện giữ ở mức ổn định. Khi một vật thể tiến gần đến đầu cảm biến, hằng số điện môi của môi trường thay đổi làm điện dung tăng lên.

Sự thay đổi này được mạch điện bên trong phát hiện và chuyển thành tín hiệu đầu ra để điều khiển thiết bị khác. Dải phát hiện của cảm biến tiệm cận điện dung thường nằm trong khoảng từ 2 mm đến dưới 50 mm tùy theo thiết kế của từng loại cảm biến.

Các dạng tín hiệu đầu ra phổ biến gồm:

• PNP

• NPN

• NO (Normally Open)

• NC (Normally Closed)

Những tín hiệu này được sử dụng để kết nối với hệ thống điều khiển trong dây chuyền tự động hóa.

Nguyên tắc lắp đặt cảm biến tiệm cận điện dung trong thực tế

Để cảm biến tiệm cận điện dung hoạt động ổn định và cho kết quả chính xác, việc lắp đặt cần tuân thủ một số nguyên tắc kỹ thuật.

Trước hết cần xác định đúng khoảng cách phát hiện của cảm biến. Việc lắp quá xa hoặc quá gần vật thể có thể khiến cảm biến nhận tín hiệu không chính xác.

Vị trí lắp đặt cũng cần hạn chế các yếu tố gây nhiễu như bụi bẩn, dầu mỡ hoặc rung động mạnh. Những yếu tố này có thể ảnh hưởng đến độ nhạy của thiết bị.

Trong nhiều trường hợp, cảm biến điện dung cho phép điều chỉnh độ nhạy để phù hợp với từng loại vật liệu. Việc cài đặt đúng mức độ nhạy sẽ giúp cảm biến nhận diện vật thể chính xác hơn.

Ngoài ra, đầu cảm biến cần được đặt đúng hướng về phía vật cần phát hiện để vùng cảm biến hoạt động hiệu quả.

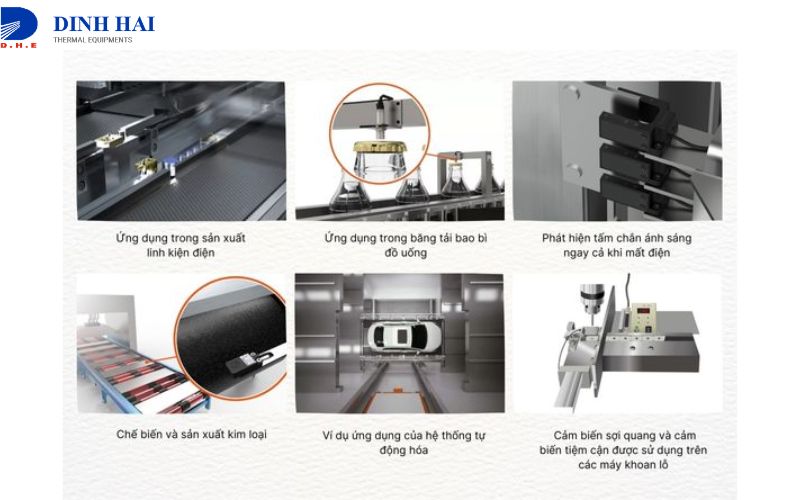

Ứng dụng của cảm biến tiệm cận điện dung trong nhiều lĩnh vực

Nhờ khả năng phát hiện nhiều loại vật liệu, ứng dụng của cảm biến tiệm cận điện dung ngày càng phổ biến trong các hệ thống công nghiệp.

Trong sản xuất, thiết bị thường được dùng để kiểm soát mức vật liệu và giám sát quá trình vận hành. Một số ứng dụng phổ biến gồm:

• Kiểm soát mức chất lỏng trong bồn chứa

• Giám sát nguyên liệu trong silo

• Đếm sản phẩm trên dây chuyền

• Phát hiện sản phẩm lỗi

Ngoài ra, cảm biến tiệm cận điện dung còn được sử dụng trong nhiều hệ thống tự động hóa như máy đóng gói, dây chuyền sản xuất nhựa, thiết bị chế biến thực phẩm hoặc hệ thống đo mức nhiên liệu.

Nhờ khả năng phát hiện vật liệu không kim loại và đo không tiếp xúc, thiết bị này giúp hệ thống sản xuất hoạt động chính xác và ổn định hơn.

Cảm biến tiệm cận điện dung là thiết bị quan trọng trong tự động hóa công nghiệp, giúp phát hiện vật thể và đo mức nhiều loại vật liệu khác nhau như nước, dầu, bột hoặc hạt rời. Việc hiểu rõ nguyên lý, cấu tạo cảm biến tiệm cận điện dung và ứng dụng của cảm biến tiệm cận điện dung sẽ giúp lựa chọn và sử dụng thiết bị hiệu quả trong hệ thống sản xuất.
