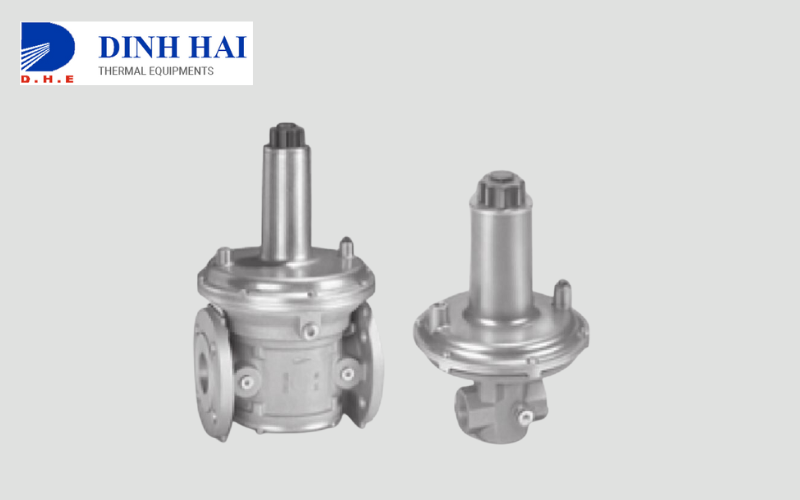

Van an toàn Honeywell sử dụng cho khí gas nhằm đảm bảo tất cả các phụ kiện hạ nguồn chống lại áp suất khí quá mức hoặc không đủ, đảm bảo an toàn. Van an toàn Honeywell đã đạt được chứng nhận của EU.

Van an toàn JSAV

Liên hệ

Van an toàn là gì?

Van an toàn, được gọi là Safety Relief Valve (SRV) trong hệ khí và Pressure Relief Valve (PRV) trong hệ PCCC (Phòng cháy chữa cháy) và cấp nước, là một thiết bị bảo vệ được sử dụng trong các hệ thống đường ống để đảm bảo an toàn cho hệ thống và môi trường xung quanh bằng cách giảm áp lực hoặc áp suất đối với các thiết bị sau van (van này thường đặt gần các thiết bị như bình tích áp, bình chứa lưu chất) khi áp lực hoặc áp suất vượt quá mức cố định.

Xem thêm : Van điện từ là gì? Thông số, Cấu tạo và nguyên lý hoạt động

Thông số kỹ thuật và thông tin van an toàn

Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300,... DN1000
Chất liệu : đồng, inox 304, inox 316, gang, thép…
Chất liệu ti, đĩa, lò xo : inox, thép không gỉ,…
Kiểu van : tay giật, không tay giật
Kiểu van: ren, bích
Dạng van: trực tiếp, gián tiếp
Áp lực làm việc : PN10, PN16, PN20, PN25,...
Nhiệt độ làm việc : ~ 180 độ C
Môi trường làm việc: nước, khí, hơi, dung dịch,...
Xuất xứ : Đài Loan, Nhật Bản, Hàn Quốc,Trung Quốc, Châu á, Châu âu,…

Phân loại van an toàn

Van an toàn, hay còn gọi là Safety Relief Valve, là một thành phần quan trọng trong các hệ thống và thiết bị đòi hỏi sự kiểm soát và bảo vệ khỏi áp lực, nhiệt độ hoặc tình huống nguy hiểm. Các van an toàn được phân loại dựa trên nhiều yếu tố khác nhau để phù hợp với các ứng dụng cụ thể và đảm bảo hiệu suất tối ưu.

Phân loại theo chất liệu

Van an toàn gang (Cast Iron Safety Relief Valve): Được làm từ gang, loại này thường được sử dụng trong các ứng dụng có áp suất thấp và nhiệt độ trung bình.
Van an toàn đồng (Brass/Bronze Safety Relief Valve): Van an toàn đồng thường được sử dụng trong các ứng dụng liên quan đến nước và các chất lỏng không ăn mòn.
Van an toàn thép không gỉ (Stainless Steel Safety Relief Valve): Các van an toàn thép không gỉ thường được sử dụng trong các ứng dụng yêu cầu chống ăn mòn và khả năng làm việc ở nhiệt độ cao.

Phân loại theo thiết kế

Van an toàn đĩa (Disk Type Safety Relief Valve): Loại van này sử dụng một đĩa hoặc tấm vật lý để kiểm soát áp lực. Khi áp lực vượt quá mức đặt trước, đĩa sẽ nảy lên, cho phép dòng chất lỏng hoặc khí xả ra để giảm áp lực.
Van an toàn nút bấm (Lever Safety Relief Valve): Các van an toàn này thường được điều khiển thủ công thông qua một nút bấm hoặc cần gạt. Khi cần gạt được kích hoạt, van mở để xả áp suất.

Phân loại theo mục đích sử dụng

Van an toàn áp suất (Pressure Safety Relief Valve): Loại này được sử dụng để giảm áp lực trong các hệ thống chứa chất lỏng hoặc khí. Khi áp lực vượt quá mức đặt trước, van sẽ xả áp lực để đảm bảo an toàn cho hệ thống.
Van an toàn nhiệt độ (Temperature Safety Relief Valve): Loại van này được thiết kế để giảm áp lực khi nhiệt độ vượt quá mức cho phép.
Van an toàn chất lỏng và khí (Liquid and Gas Safety Relief Valve): Loại này có khả năng xử lý cả chất lỏng và khí.

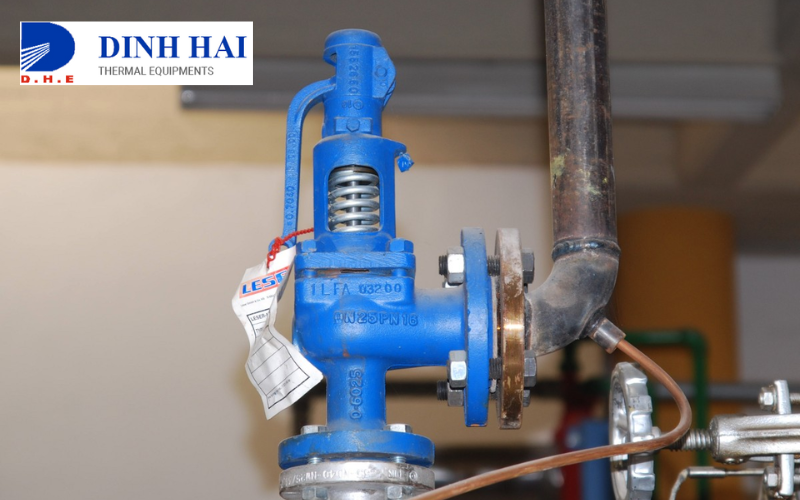

Cấu tạo van an toàn

Thân van

Thân van là phần bên ngoài của van, thường được làm từ các loại vật liệu như gang, đồng hoặc thép không gỉ. Thân van có nhiệm vụ chịu áp lực của chất lỏng hoặc khí trong hệ thống.

Bộ phận xoay xả lưu chất ra ngoài

Bộ phận này bao gồm đĩa và trục đĩa. Khi áp lực vượt quá giới hạn, đĩa sẽ mở ra để cho phép lưu chất xả ra ngoài và giảm áp lực.

Bộ phận kết nối vào đường ống

Phần này chứa các kết nối đầu vào và đầu ra cho van, cho phép nó được lắp đặt vào hệ thống đường ống.

Đĩa

Đĩa là một phần quan trọng trong việc kiểm soát áp lực. Khi áp lực tăng quá mức cho phép, đĩa sẽ nảy lên để mở van và xả áp lực.

Lò xo

Lò xo đặt bên dưới đĩa và tạo áp lực ngược lại để giữ đĩa đóng chặt trong điều kiện bình thường.

Đệm lò xo

Đệm lò xo được sử dụng để giảm rung động và đảm bảo rằng van hoạt động một cách ổn định.

Nắp chụp bảo vệ

Nắp chụp bảo vệ bao quanh phần trên cùng của van để bảo vệ các bộ phận bên trong và duy trì sự vệ sinh.

Trục đĩa van

Trục đĩa kết nối giữa đĩa và nút bịt, chịu áp lực từ đĩa và lò xo để duy trì vị trí đóng của van.

Nút bịt

Nút bịt là một phần cơ khí giúp kiểm soát áp lực và áp suất. Khi nút bịt được kích hoạt, nó làm nảy đĩa và mở van.

Vít điều chỉnh

Vít điều chỉnh được sử dụng để đặt áp lực kích hoạt cần thiết cho van. Điều này cho phép người sử dụng điều chỉnh van cho ứng dụng cụ thể.

Tay giật

Tay giật là một phần cơ khí được sử dụng để kiểm soát van thủ công. Khi tay giật được kéo, nó kích hoạt van để mở hoặc đóng.

Cơ chế hoạt động của van an toàn

Van an toàn là một phần quan trọng trong bảo đảm sự an toàn của các hệ thống và thiết bị. Chúng có cơ chế hoạt động đơn giản nhưng hiệu quả, đảm bảo rằng áp lực hoặc nhiệt độ trong hệ thống không vượt quá mức cho phép.

Van an toàn tác động trực tiếp

Áp lực tăng đột ngột: Khi áp lực trong hệ thống tăng đột ngột vượt quá giới hạn cho phép, đĩa trong van an toàn bị ép lên bởi áp lực. Đĩa sẽ nảy lên mở van để cho phép chất lỏng hoặc khí xả ra ngoài, giảm áp lực trong hệ thống.
Áp lực giảm xuống: Khi áp lực trong hệ thống giảm xuống mức an toàn, đĩa sẽ được đè xuống bởi lò xo. Điều này đóng van trở lại, ngăn chất lỏng hoặc khí tiếp tục xả ra ngoài.
Lò xo điều chỉnh áp lực: Lò xo trong van an toàn được thiết lập để tạo áp lực ngược lại trên đĩa, giữ cho van đóng trong điều kiện bình thường. Khi áp lực tăng lên và vượt quá giới hạn, đối trọng của lò xo không thể giữ đĩa đóng nữa, và đĩa sẽ nảy lên để mở van.

Van an toàn tác động gián tiếp

Áp lực tăng đột ngột: Khi áp lực trong hệ thống tăng đột ngột, van an toàn trực tiếp sẽ mở. Việc này cho phép chất lỏng hoặc khí xả ra ngoài và làm giảm áp lực.
Van an toàn gián tiếp hoạt động: Van này tạo một hệ thống phụ liên quan đến van an toàn trực tiếp. Khi áp lực trong hệ thống giảm về mức an toàn, van gián tiếp đóng lại, ngăn chất lỏng hoặc khí tiếp tục xả ra ngoài thông qua van an toàn trực tiếp.

Ứng dụng của van an toàn

Ứng dụng trong hệ thống cấp thoát nước và lưu chất lỏng: Van an toàn đảm bảo rằng áp lực trong hệ thống cấp thoát nước và lưu chất lỏng không vượt quá mức cho phép, tránh gây hỏng hóc hoặc rò rỉ nước trong các hệ thống này.
Ứng dụng trong hệ thống nồi hơi và lò hơi: Trong các nhà máy và khu công nghiệp, van an toàn được sử dụng để bảo vệ nồi hơi và lò hơi khỏi áp lực quá cao, giúp đảm bảo an toàn trong quá trình sản xuất.
Ứng dụng trong hệ thống khí và khí nén: Van an toàn được sử dụng rộng rãi trong hệ thống khí và khí nén để đảm bảo áp lực không vượt quá mức cho phép, ngăn chặn các sự cố nguy hiểm.
Ứng dụng trong hệ thống máy bơm và trạm bơm: Van an toàn giúp kiểm soát áp lực trong các hệ thống máy bơm và trạm bơm, đảm bảo hệ thống hoạt động ổn định và an toàn.
Ứng dụng trong hệ thống PCCC (Phòng cháy chữa cháy): Van an toàn trong hệ thống PCCC đảm bảo rằng áp lực trong các bình chữa cháy không vượt quá giới hạn, giúp đảm bảo tính hiệu quả của hệ thống.
Ứng dụng trong lĩnh vực sản xuất thực phẩm, dược phẩm, đồ uống: Van an toàn được sử dụng trong các nhà máy sản xuất thực phẩm, dược phẩm, đồ uống để đảm bảo quá trình sản xuất an toàn và tuân thủ các quy định về vệ sinh và an toàn.
Ứng dụng trong ngành hàng hải: Van an toàn trong các tàu thuyền đảm bảo áp lực nước và nhiên liệu trong các hệ thống ống dẫn không vượt quá mức cho phép, giúp bảo vệ tàu thuyền và môi trường biển.
Ứng dụng trong hệ thống ống dẫn nước và nhiên liệu: Van an toàn trong các hệ thống ống dẫn nước và nhiên liệu giúp đảm bảo áp lực và an toàn trong việc vận chuyển nước và nhiên liệu qua các đường ống dẫn.

Một vài lưu ý khi sử dụng van an toàn

Kiểm tra định kỳ: Van an toàn cần được kiểm tra định kỳ để đảm bảo hoạt động đúng cách. Các kiểm tra này bao gồm kiểm tra áp lực, kiểm tra đường dẫn xả, và kiểm tra trạng thái tự đóng và tự mở.
Bảo quản đúng cách: Nếu van an toàn không sử dụng trong một thời gian dài, nó cần được bảo quản đúng cách để tránh hỏng hóc hoặc mất tính năng.
Tuân thủ các quy định an toàn: Luôn tuân thủ các quy định an toàn của ngành và quốc gia khi sử dụng van an toàn để đảm bảo an toàn tối đa.
Thay thế khi cần thiết: Nếu van an toàn bị hỏng hoặc không hoạt động đúng cách, nó cần phải được thay thế bằng van mới và hoạt động tốt.
Đào tạo người sử dụng: Đảm bảo rằng người sử dụng hệ thống được đào tạo để biết cách sử dụng van an toàn và biết cách xử lý các tình huống khẩn cấp khi cần.

Các lỗi thường gặp và cách xử lý

Van an toàn là một thành phần quan trọng trong hệ thống bảo vệ an toàn của các quy trình công nghiệp và hệ thống. Tuy nhiên, như mọi thiết bị khác, van an toàn cũng có thể gặp phải các lỗi và vấn đề kỹ thuật.

Đĩa không quay trở lại sau khi xả

Van bị rò rỉ

Nguyên nhân: Bụi bẩn giữa bề mặt niêm phong của ghế van và đĩa van hoặc bề mặt niêm phong bị hỏng.
Cách xử lý: Làm sạch bụi bẩn hoặc mài bề mặt niêm phong nếu cần.

Không mở khi áp lực cần thiết

Nguyên nhân: Vị trí nén hoặc trọng lượng của lò xo không đúng hoặc đĩa van không ở đúng vị trí.
Cách xử lý: Điều chỉnh lại vị trí nén hoặc trọng lượng lò xo hoặc đảm bảo đĩa van ở đúng vị trí.

Áp suất tiếp tục tăng sau khi xả

Nguyên nhân: Tốc độ đóng của van không đủ nhanh hoặc giữa thân van không đóng đúng vị trí.
Cách xử lý: Chọn van xả phù hợp hoặc kiểm tra và sửa chữa thân van nếu cần.

Tần số đĩa nhảy hoặc rung

Nguyên nhân: Lò xo quá cứng hoặc vị trí của vòng điều chỉnh không đúng.
Cách xử lý: Điều chỉnh vít hoặc thay thế lò xo nếu cần và đảm bảo siết chúng đúng cách.

Cách sử dụng van toàn có hiệu quả

Xem xét kích cỡ van an toàn

Nguyên tắc: Van an toàn cần phải có kích cỡ phù hợp với hệ thống và quy trình.
Cách xử lý: Đảm bảo rằng bạn đã chọn van có kích cỡ phù hợp với áp suất và lưu lượng của hệ thống.

Vị trí lắp đặt van an toàn

Nguyên tắc: Van an toàn cần được lắp đặt ở vị trí phù hợp để đảm bảo hoạt động đúng cách.
Cách xử lý: Lắp đặt van theo các hướng dẫn của nhà sản xuất và đảm bảo nó nằm trong vị trí đúng.

Các yếu tố giúp van an toàn vận hành hiệu quả

Nguyên tắc: Các yếu tố như áp suất mở, áp suất đóng, và áp suất hoạt động cần được thiết lập chính xác.
Cách xử lý: Đảm bảo rằng các thông số này đã được cấu hình đúng và đúng với yêu cầu của hệ thống.

Bảo trì van an toàn

Nguyên tắc: Van an toàn cần được bảo trì định kỳ để đảm bảo hoạt động đúng cách.
Cách xử lý: Thực hiện kiểm tra và bảo trì định kỳ theo hướng dẫn của nhà sản xuất và quy định an toàn.
