Đầu đốt gas lò hơi: Cấu tạo, nguyên lý và ứng dụng

Đầu đốt gas lò hơi là thiết bị quan trọng trong hệ thống lò hơi công nghiệp, có nhiệm vụ đốt cháy nhiên liệu khí để tạo nhiệt và cung cấp năng lượng cho quá trình sinh hơi. Việc lựa chọn đầu đốt phù hợp giúp tối ưu hiệu suất đốt, tiết kiệm nhiên liệu và đảm bảo an toàn khi vận hành. Vậy đầu đốt gas lò hơi có cấu tạo như thế nào, hoạt động theo nguyên lý gì và được ứng dụng ra sao? Cùng tìm hiểu chi tiết trong bài viết dưới đây.

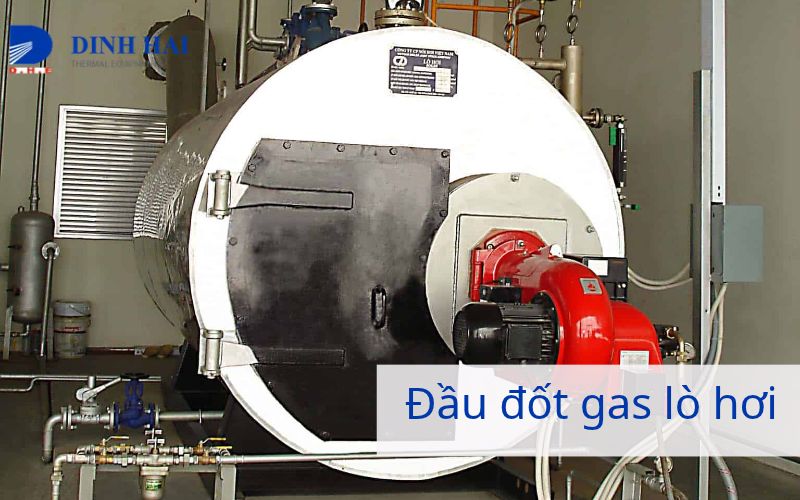

Đầu đốt gas lò hơi là gì?

Đầu đốt gas lò hơi là thiết bị có nhiệm vụ trộn nhiên liệu khí với không khí, tạo ra quá trình cháy để cung cấp nhiệt cho lò hơi. Nhiệt lượng sinh ra được truyền đến nước trong hệ thống, giúp nước nóng lên và tạo thành hơi phục vụ hoạt động sản xuất công nghiệp.

Thiết bị thường sử dụng các loại nhiên liệu khí như khí thiên nhiên (NG) hoặc khí dầu mỏ hóa lỏng (LPG), tùy thuộc vào thiết kế đầu đốt và điều kiện vận hành của doanh nghiệp. Đầu đốt được tích hợp với hệ thống cấp nhiên liệu, quạt cấp gió, bộ đánh lửa và các thiết bị điều khiển nhằm duy trì quá trình cháy ổn định.

Trong hệ thống lò hơi công nghiệp, đầu đốt gas ảnh hưởng trực tiếp đến khả năng sinh hơi, hiệu suất sử dụng nhiên liệu và mức độ an toàn khi vận hành. Vì vậy, việc lựa chọn đầu đốt phù hợp với công suất lò hơi và nhu cầu sử dụng nhiệt là yếu tố quan trọng đối với doanh nghiệp.

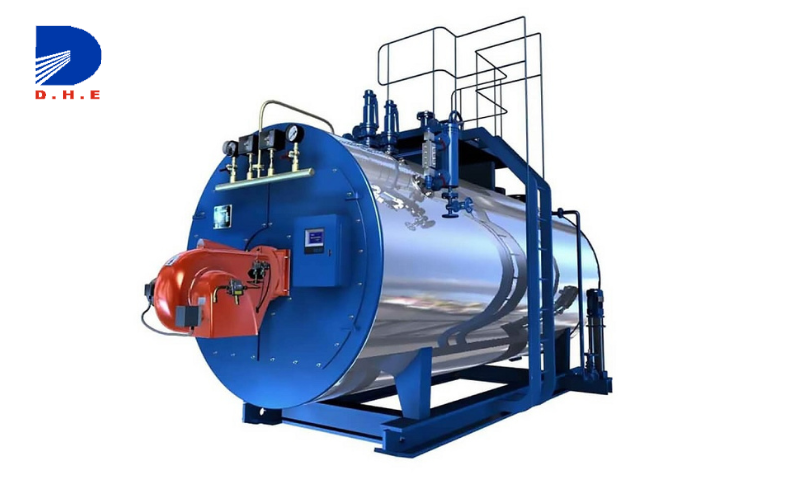

Cấu tạo đầu đốt gas lò hơi

Tùy theo công suất, thiết kế và nhà sản xuất, cấu tạo đầu đốt gas lò hơi có thể khác nhau. Tuy nhiên, thiết bị thường bao gồm các bộ phận chính sau:

1. Vỏ bảo vệ

Vỏ đầu đốt có nhiệm vụ bảo vệ các linh kiện bên trong, hạn chế tác động từ môi trường và tạo thành kết cấu lắp đặt cho toàn bộ thiết bị. Bộ phận này thường được chế tạo từ vật liệu có độ bền phù hợp với điều kiện làm việc của hệ thống.

Ngoài chức năng bảo vệ, vỏ đầu đốt còn hỗ trợ cố định các bộ phận như quạt gió, hệ thống đánh lửa và cụm điều khiển, giúp quá trình lắp đặt, kiểm tra và bảo trì thuận tiện hơn.

2. Hệ thống cung cấp gas

Hệ thống cung cấp gas đưa nhiên liệu từ nguồn cấp đến đầu đốt với áp suất và lưu lượng phù hợp. Các thành phần thường gặp gồm đường ống dẫn gas, van khóa, bộ điều áp, van điện từ và các thiết bị giám sát áp suất.

Trong đó, van điều áp giúp duy trì áp suất nhiên liệu theo yêu cầu thiết kế. Van điện từ có nhiệm vụ đóng hoặc mở dòng gas theo tín hiệu điều khiển, đặc biệt trong quá trình khởi động và dừng đầu đốt.

Hệ thống cấp gas cần được thiết kế đồng bộ với đầu đốt và tuân thủ các yêu cầu an toàn. Việc lựa chọn sai áp suất hoặc lưu lượng cấp có thể khiến ngọn lửa không ổn định, làm giảm hiệu quả cháy và ảnh hưởng đến quá trình vận hành lò hơi.

3. Béc đốt và bộ trộn gas – không khí

Béc đốt là bộ phận đưa hỗn hợp nhiên liệu và không khí vào vùng cháy, góp phần hình thành ngọn lửa theo hình dạng và cường độ được thiết kế. Tùy từng loại đầu đốt, quá trình hòa trộn có thể diễn ra trước hoặc ngay tại khu vực đầu đốt.

Tỷ lệ giữa gas và không khí có ảnh hưởng lớn đến chất lượng quá trình cháy. Nếu lượng không khí không phù hợp, nhiên liệu có thể không cháy hoàn toàn hoặc phát sinh lượng khí thải cao hơn mức cần thiết.

Do đó, béc đốt và bộ trộn cần được lựa chọn theo loại nhiên liệu, công suất nhiệt và cấu tạo buồng đốt của lò hơi.

4. Quạt cấp gió

Quạt cấp gió cung cấp không khí cần thiết cho quá trình cháy. Lưu lượng gió phải đáp ứng nhu cầu đốt nhiên liệu và phù hợp với chế độ hoạt động của đầu đốt.

Một số hệ thống sử dụng quạt tích hợp trực tiếp trên đầu đốt, trong khi các thiết kế khác có thể bố trí hệ thống cấp gió riêng. Việc điều chỉnh lượng gió hợp lý giúp duy trì ngọn lửa ổn định, hỗ trợ quá trình cháy hiệu quả và hạn chế lãng phí nhiên liệu.

5. Bộ đánh lửa, hệ thống điều khiển và cảm biến

Bộ đánh lửa tạo nguồn mồi để bắt đầu quá trình cháy. Sau khi gas và không khí được cấp theo trình tự khởi động, hệ thống đánh lửa tạo tia lửa điện để đốt cháy hỗn hợp nhiên liệu.

Hệ thống điều khiển quản lý trình tự khởi động, cấp nhiên liệu, duy trì hoạt động và dừng đầu đốt. Các cảm biến như cảm biến phát hiện ngọn lửa, cảm biến áp suất và thiết bị giám sát nhiệt độ giúp theo dõi trạng thái vận hành.

Khi phát hiện điều kiện bất thường, hệ thống an toàn có thể ngắt cấp gas để hạn chế nguy cơ rò rỉ nhiên liệu hoặc tích tụ khí chưa cháy. Đây là nhóm bộ phận quan trọng giúp đầu đốt hoạt động tự động và an toàn hơn.

Nguyên lý hoạt động của đầu đốt gas lò hơi

Đầu đốt gas lò hơi hoạt động dựa trên nguyên lý đốt cháy nhiên liệu khí với không khí để tạo nhiệt. Quá trình này thường diễn ra theo các bước sau:

1. Cấp nhiên liệu và không khí

Khi hệ thống nhận được yêu cầu khởi động, bộ điều khiển kiểm tra các điều kiện an toàn theo thiết kế. Quạt cấp gió có thể hoạt động trước để thông gió buồng đốt, loại bỏ khí tồn dư theo trình tự vận hành của thiết bị.

Sau khi các điều kiện cần thiết được đáp ứng, hệ thống mở van cấp gas và cung cấp không khí với lưu lượng phù hợp. Trình tự cụ thể phụ thuộc vào cấu hình đầu đốt và chương trình điều khiển của nhà sản xuất.

2. Hòa trộn gas với không khí

Gas được đưa đến khu vực đầu đốt và hòa trộn với không khí theo tỷ lệ phù hợp. Quá trình trộn giúp nhiên liệu tiếp xúc với oxy, tạo điều kiện để phản ứng cháy diễn ra ổn định.

Tỷ lệ nhiên liệu và không khí cần được điều chỉnh theo yêu cầu kỹ thuật. Nếu hỗn hợp quá giàu nhiên liệu hoặc thiếu không khí, quá trình cháy có thể không hoàn toàn. Ngược lại, lượng không khí dư quá lớn cũng có thể làm tăng tổn thất nhiệt theo khí thải.

3. Đánh lửa và hình thành ngọn lửa

Sau khi hỗn hợp được cấp theo đúng trình tự, bộ đánh lửa tạo tia lửa để bắt đầu quá trình cháy. Ngọn lửa hình thành trong vùng cháy của đầu đốt và truyền nhiệt vào buồng đốt lò hơi.

Cảm biến ngọn lửa giám sát quá trình bắt lửa. Nếu ngọn lửa không hình thành hoặc bị mất trong khi vận hành, hệ thống an toàn sẽ xử lý theo chương trình điều khiển, thường bao gồm việc ngắt cấp nhiên liệu để tránh tích tụ gas chưa cháy.

4. Duy trì ngọn lửa và điều chỉnh công suất

Khi đầu đốt hoạt động ổn định, hệ thống điều khiển điều chỉnh lượng gas và không khí theo nhu cầu nhiệt của lò hơi. Khi nhu cầu sử dụng hơi tăng, đầu đốt có thể tăng công suất trong giới hạn thiết kế. Khi nhu cầu giảm, công suất được điều chỉnh xuống hoặc đầu đốt tạm dừng theo chế độ vận hành.

Nhiệt lượng từ quá trình cháy được truyền qua bề mặt trao đổi nhiệt, làm nóng nước và tạo hơi. Việc điều chỉnh công suất phù hợp giúp hệ thống đáp ứng nhu cầu sản xuất, hạn chế tình trạng bật tắt liên tục và giảm tiêu hao nhiên liệu không cần thiết.

5. Ngắt nhiên liệu khi xảy ra sự cố

Trong quá trình vận hành, nếu hệ thống phát hiện các điều kiện bất thường như mất ngọn lửa, áp suất gas không phù hợp hoặc lỗi liên động an toàn, bộ điều khiển sẽ thực hiện trình tự xử lý tương ứng. Một trong những chức năng quan trọng là đóng van cấp gas khi cần thiết.

Không nên tự ý vô hiệu hóa cảm biến, van an toàn hoặc hệ thống liên động để duy trì hoạt động của đầu đốt. Khi thiết bị báo lỗi, cần xác định nguyên nhân và thực hiện kiểm tra theo hướng dẫn của nhà sản xuất hoặc đơn vị kỹ thuật chuyên môn.

Ưu điểm và hạn chế của đầu đốt gas lò hơi

Đầu đốt gas được sử dụng trong nhiều hệ thống lò hơi nhờ khả năng điều khiển quá trình cháy linh hoạt. Tuy nhiên, thiết bị cũng có những hạn chế mà doanh nghiệp cần cân nhắc trước khi đầu tư.

Ưu điểm

• Khả năng điều chỉnh công suất linh hoạt: Nhiều dòng đầu đốt cho phép điều chỉnh lượng nhiên liệu theo nhu cầu nhiệt, hỗ trợ duy trì áp suất và sản lượng hơi theo yêu cầu.

• Quá trình cháy tương đối sạch: Khi vận hành đúng thiết kế, nhiên liệu gas thường tạo ít bụi và muội than hơn so với nhiều loại nhiên liệu rắn hoặc lỏng. Mức phát thải thực tế còn phụ thuộc vào loại gas, thiết kế đầu đốt và chế độ vận hành.

• Tự động hóa cao: Hệ thống điều khiển có thể quản lý quá trình khởi động, duy trì ngọn lửa và dừng thiết bị, giúp giảm thao tác thủ công.

• Thuận tiện trong việc kiểm soát quá trình cháy: Việc điều chỉnh tỷ lệ gas – không khí phù hợp giúp cải thiện hiệu quả sử dụng nhiên liệu và hỗ trợ kiểm soát khí thải.

• Giảm công việc xử lý nhiên liệu rắn: Do không cần lưu trữ, cấp liệu và thu gom tro xỉ như khi sử dụng một số nhiên liệu rắn, hệ thống có thể thuận tiện hơn trong khâu vệ sinh và quản lý vận hành.

Hạn chế

• Phụ thuộc vào nguồn cung gas: Doanh nghiệp cần bảo đảm nguồn nhiên liệu ổn định, đúng chủng loại và đáp ứng yêu cầu áp suất, lưu lượng của đầu đốt.

• Chi phí nhiên liệu cần được tính toán kỹ: Hiệu quả kinh tế phụ thuộc vào giá gas, hiệu suất lò hơi, thời gian vận hành và nhu cầu sử dụng hơi thực tế.

• Yêu cầu cao về an toàn: Gas là nhiên liệu dễ cháy, vì vậy hệ thống đường ống, van khóa, thiết bị phát hiện ngọn lửa và quy trình vận hành phải đáp ứng yêu cầu kỹ thuật.

• Cần bảo trì định kỳ: Béc đốt, quạt gió, van gas, cảm biến và bộ điều khiển cần được kiểm tra để duy trì hiệu suất và độ tin cậy.

• Không phải đầu đốt nào cũng tương thích với mọi lò hơi: Công suất, hình dạng ngọn lửa, áp suất nhiên liệu và kết cấu buồng đốt phải phù hợp với nhau.

Ứng dụng của đầu đốt gas lò hơi

Đầu đốt gas lò hơi được sử dụng trong các ngành cần nguồn hơi ổn định để gia nhiệt, sấy, làm sạch hoặc phục vụ các công đoạn sản xuất. Một số ứng dụng phổ biến gồm:

• Ngành thực phẩm và đồ uống: Cung cấp hơi cho quá trình nấu, hấp, thanh trùng, vệ sinh thiết bị và gia nhiệt nguyên liệu.

• Ngành dệt may: Phục vụ các công đoạn giặt, nhuộm, sấy và hoàn tất vải cần nguồn nhiệt hoặc hơi nước.

• Ngành hóa chất: Cung cấp hơi cho quá trình gia nhiệt, duy trì nhiệt độ và hỗ trợ các công đoạn sản xuất phù hợp với đặc tính của hệ thống.

• Ngành giấy và bao bì: Sử dụng hơi trong quá trình sấy, gia nhiệt và vận hành một số công đoạn sản xuất.

• Ngành dược phẩm và mỹ phẩm: Cung cấp hơi cho các quy trình gia nhiệt, vệ sinh hoặc tiệt trùng khi đáp ứng yêu cầu kỹ thuật của từng ứng dụng.

• Nhà máy và cơ sở sản xuất công nghiệp: Phục vụ hệ thống lò hơi trung tâm, cấp hơi cho nhiều khu vực sản xuất khác nhau.

Việc sử dụng đầu đốt gas cần căn cứ vào nhu cầu hơi, điều kiện cấp nhiên liệu, yêu cầu phát thải và chi phí vận hành. Với những hệ thống đang sử dụng nhiên liệu khác, doanh nghiệp cần đánh giá khả năng chuyển đổi và tính tương thích của lò hơi trước khi thay thế đầu đốt.

Lưu ý khi lựa chọn và sử dụng đầu đốt gas lò hơi

Để đầu đốt hoạt động ổn định, tiết kiệm nhiên liệu và bảo đảm an toàn, doanh nghiệp nên xem xét các yếu tố sau:

1. Lựa chọn công suất phù hợp với lò hơi

Công suất đầu đốt phải đáp ứng công suất nhiệt yêu cầu của lò hơi, đồng thời phù hợp với dải tải vận hành thực tế. Không nên chỉ lựa chọn dựa trên công suất danh định mà bỏ qua nhu cầu hơi thay đổi trong ngày hoặc trong từng giai đoạn sản xuất.

2. Kiểm tra loại nhiên liệu và áp suất cấp gas

Cần xác định chính xác loại gas sử dụng, áp suất cấp và lưu lượng nhiên liệu yêu cầu. Đầu đốt thiết kế cho một điều kiện nhiên liệu nhất định không mặc nhiên phù hợp với loại gas hoặc áp suất khác.

3. Đánh giá khả năng tương thích với buồng đốt

Kích thước đầu đốt, hình dạng và chiều dài ngọn lửa phải phù hợp với cấu tạo buồng đốt. Việc lựa chọn không phù hợp có thể gây phân bố nhiệt không đồng đều, ảnh hưởng đến hiệu suất và độ bền của thiết bị.

4. Ưu tiên hệ thống điều khiển và bảo vệ an toàn

Đầu đốt nên có các chức năng bảo vệ phù hợp như giám sát ngọn lửa, kiểm soát áp suất và liên động đóng van nhiên liệu khi xảy ra sự cố. Các thiết bị an toàn cần được lắp đặt, kiểm tra và thử nghiệm theo hướng dẫn kỹ thuật.

5. Bảo trì định kỳ và theo dõi hiệu suất

Doanh nghiệp cần kiểm tra tình trạng béc đốt, quạt cấp gió, van gas, cảm biến và bộ điều khiển theo lịch bảo trì. Đồng thời, nên theo dõi mức tiêu hao nhiên liệu, áp suất hơi, tình trạng ngọn lửa và các chỉ số vận hành liên quan để phát hiện sớm dấu hiệu bất thường.

6. Lắp đặt và vận hành bởi nhân sự chuyên môn

Việc thiết kế, lắp đặt, hiệu chỉnh và bảo trì hệ thống gas cần do đơn vị hoặc nhân sự có chuyên môn thực hiện. Không tự ý thay đổi thông số cấp gas, tỷ lệ gió hoặc vô hiệu hóa thiết bị bảo vệ khi chưa có đánh giá kỹ thuật.

Kết luận

Đầu đốt gas lò hơi là thiết bị quan trọng trong hệ thống tạo hơi công nghiệp, có nhiệm vụ đốt cháy nhiên liệu khí để cung cấp nhiệt cho quá trình sinh hơi. Hiểu rõ cấu tạo, nguyên lý hoạt động, ưu nhược điểm và yêu cầu lựa chọn thiết bị sẽ giúp doanh nghiệp xây dựng phương án đầu tư phù hợp, nâng cao hiệu quả sử dụng nhiên liệu và duy trì hoạt động an toàn, ổn định.

Khi lựa chọn đầu đốt gas lò hơi, doanh nghiệp cần xem xét đồng thời công suất, loại nhiên liệu, kết cấu buồng đốt, khả năng điều khiển và hệ thống bảo vệ an toàn. Việc lựa chọn đúng thiết bị và thực hiện bảo trì định kỳ sẽ góp phần giảm sự cố, tối ưu chi phí vận hành và đáp ứng nhu cầu sử dụng hơi trong sản xuất.
