Tìm hiểu ký hiệu van an toàn và ý nghĩa quan trọng

Trong các bản vẽ kỹ thuật, ký hiệu van an toàn đóng vai trò quan trọng giúp nhận diện thiết bị, đảm bảo lắp đặt chính xác và vận hành ổn định. Việc hiểu đúng ký hiệu không chỉ giúp hạn chế sai sót mà còn tối ưu hiệu suất và độ an toàn cho toàn bộ hệ thống đường ống.

Ký hiệu van an toàn là gì? Vì sao cần hiểu đúng ngay từ đầu?

Trong các hệ thống đường ống công nghiệp, ký hiệu van an toàn không chỉ là yếu tố kỹ thuật đơn thuần mà còn là “ngôn ngữ chung” giúp kỹ sư, kỹ thuật viên và đơn vị vận hành hiểu chính xác cấu trúc hệ thống.

Van an toàn vốn là thiết bị đóng vai trò cực kỳ quan trọng trong việc kiểm soát áp suất. Khi áp suất vượt ngưỡng cho phép, van sẽ tự động xả để bảo vệ toàn bộ hệ thống khỏi các sự cố nguy hiểm như nổ đường ống, hỏng thiết bị hay gián đoạn sản xuất. Chính vì vậy, việc hiểu rõ ký hiệu của van trên bản vẽ không chỉ giúp lắp đặt đúng mà còn đảm bảo hệ thống hoạt động ổn định và an toàn lâu dài.

Ý nghĩa thực tế của ký hiệu van an toàn trong hệ thống

Trong thực tế vận hành, ký hiệu van an toàn mang lại nhiều giá trị hơn bạn nghĩ. Không chỉ là hình vẽ mô tả, đây còn là công cụ giúp tối ưu toàn bộ quá trình thiết kế, thi công và bảo trì.

Trước hết, ký hiệu giúp nhận diện chính xác loại van được sử dụng. Hiện nay có nhiều loại van như van trực tiếp, gián tiếp hay thủy lực. Nếu không có ký hiệu rõ ràng, việc nhầm lẫn là hoàn toàn có thể xảy ra, dẫn đến sai sót trong lắp đặt.

Bên cạnh đó, các ký hiệu còn thể hiện rõ:

• Vị trí lắp đặt van trong hệ thống
• Hướng dòng chảy của lưu chất
• Chức năng vận hành của thiết bị

Nhờ đó, kỹ thuật viên có thể dễ dàng theo dõi trạng thái hoạt động, đặc biệt trong các hệ thống áp suất cao như khí nén, hơi nóng hoặc hóa chất – nơi mà chỉ một sai sót nhỏ cũng có thể gây hậu quả nghiêm trọng.

Tổng hợp những ký hiệu van an toàn phổ biến hiện nay

Để sử dụng hiệu quả, bạn cần nắm được các loại ký hiệu van an toàn thường gặp trong bản vẽ kỹ thuật. Mỗi loại tương ứng với một cơ chế hoạt động riêng.

Ký hiệu van an toàn trực tiếp

Đây là loại phổ biến nhất hiện nay nhờ thiết kế đơn giản và khả năng phản ứng nhanh với áp suất.

Trong bản vẽ kỹ thuật, van thường được biểu diễn bằng:

• Hình vuông
• Ký hiệu P1 phía trên (đầu vào)
• Ký hiệu P2 phía dưới (đầu xả)

Nguyên lý hoạt động của van trực tiếp khá rõ ràng: khi áp suất vượt mức cho phép, van mở ngay lập tức để xả lưu chất ra ngoài hoặc đưa về nguồn. Nhờ thiết kế nhỏ gọn, độ chính xác cao và khả năng hoạt động ổn định, loại van này được sử dụng rộng rãi trong cả hệ thống dân dụng và công nghiệp.

Ký hiệu van an toàn gián tiếp

Khác với dòng trực tiếp, van gián tiếp có cấu tạo phức tạp hơn với hai phần chính: van chính và van phụ.

Trên bản vẽ kỹ thuật, loại van này được nhận diện bằng:

• Hình vuông lớn
• Ký hiệu A phía trên (đầu vào)
• Ký hiệu B phía dưới (đầu xả)

Cơ chế hoạt động của van gián tiếp diễn ra theo nhiều bước. Khi áp suất tăng vượt ngưỡng, van phụ sẽ kích hoạt trước, sau đó mới đến van chính nếu áp suất tiếp tục tăng. Chính nhờ cơ chế này, van gián tiếp thường được sử dụng trong các hệ thống áp lực cao như thủy lực hoặc hệ thống nước công nghiệp quy mô lớn.

Ký hiệu van an toàn thủy lực

Trong các hệ thống thủy lực, việc kiểm soát áp suất là yếu tố sống còn. Vì vậy, van an toàn thủy lực được thiết kế chuyên biệt để đáp ứng yêu cầu này.

Ký hiệu của loại van này bao gồm:

• Hình vuông
• Biểu tượng dạng chữ T lật ngược, thể hiện hướng dòng chảy thẳng

Van thủy lực giúp ổn định áp suất, bảo vệ bơm và toàn bộ hệ thống khỏi nguy cơ quá tải. Đây là lựa chọn không thể thiếu trong các dây chuyền máy móc công nghiệp hiện đại.

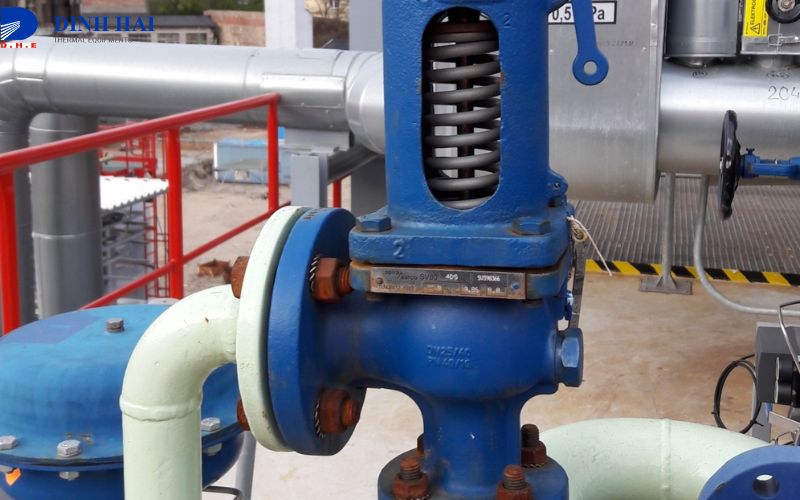

Ứng dụng của van an toàn trong thực tế đời sống và công nghiệp

Sau khi hiểu rõ ký hiệu van an toàn, bạn sẽ thấy thiết bị này xuất hiện ở hầu hết các hệ thống quan trọng. Cụ thể:

• Hệ thống cấp thoát nước
• Hệ thống phòng cháy chữa cháy
• Hệ thống khí nén
• Hệ thống xăng dầu
• Hệ thống hóa chất
• Công trình thủy lợi
• Nhà máy thủy điện, nhiệt điện
• Ngành chế biến thực phẩm
• Ngành khai khoáng
• Ngành cơ khí chế tạo
• Ngành luyện kim
• Ngành đóng tàu
• Ngành điện lạnh

Những lưu ý quan trọng khi sử dụng van an toàn bạn nên biết

Hiểu đúng ký hiệu van an toàn là bước đầu, nhưng sử dụng đúng cách mới là yếu tố quyết định hiệu quả lâu dài. Dưới đây là những lưu ý quan trọng bạn không nên bỏ qua.

• Lựa chọn đúng chất liệu van: Mỗi môi trường sẽ phù hợp với một loại vật liệu khác nhau như inox, đồng hoặc thép. Việc chọn sai có thể dẫn đến ăn mòn, giảm tuổi thọ và mất an toàn.
• Kích thước van: Van phải phù hợp với lưu lượng và áp suất của hệ thống để tránh rung lắc, rò rỉ hoặc thậm chí là sự cố nghiêm trọng.
• Vị trí lắp đặt: Van an toàn thường được lắp theo phương thẳng đứng, ở vị trí độc lập để đảm bảo hoạt động chính xác.
• Thiết lập áp suất định mức: Nếu cài đặt quá cao hoặc quá thấp đều ảnh hưởng đến hiệu quả bảo vệ của van.
• Đừng bỏ qua việc bảo trì định kỳ: Việc vệ sinh, kiểm tra và bôi trơn mỗi 3–6 tháng sẽ giúp phát hiện sớm hư hỏng và duy trì hiệu suất hoạt động ổn định.

Ký hiệu van an toàn không chỉ là chi tiết kỹ thuật mà còn là yếu tố cốt lõi giúp đảm bảo an toàn và hiệu quả vận hành cho toàn bộ hệ thống. Việc hiểu đúng, đọc đúng và áp dụng chính xác sẽ giúp bạn tránh được nhiều rủi ro không đáng có. Nếu bạn đang tìm kiếm giải pháp van công nghiệp chất lượng, tư vấn kỹ thuật chính xác và phù hợp với từng hệ thống, Đình Hải chính là đối tác đáng tin cậy. Liên hệ ngay để được hỗ trợ chi tiết và lựa chọn sản phẩm tối ưu nhất cho nhu cầu của bạn.
