Bộ chỉnh áp khí nén là gì? Tìm hiểu cấu tạo và cơ chế vận hành

Trong các hệ thống khí nén, áp suất không phải lúc nào cũng ổn định. Khi áp suất quá cao, thiết bị dễ hư hỏng; khi áp suất quá thấp, máy móc hoạt động kém hiệu quả. Để giải quyết vấn đề đó, người ta sử dụng bộ chỉnh áp khí nén - một thiết bị đóng vai trò quan trọng trong việc giữ áp suất đầu ra ở mức ổn định.

Vậy thiết bị này là gì, chúng có cấu tạo ra sao, nguyên lý hoạt động thế nào và được ứng dụng ở đâu? Hãy cùng tìm hiểu chi tiết trong bài viết này.

Tìm hiểu bộ chỉnh áp khí nén là gì?

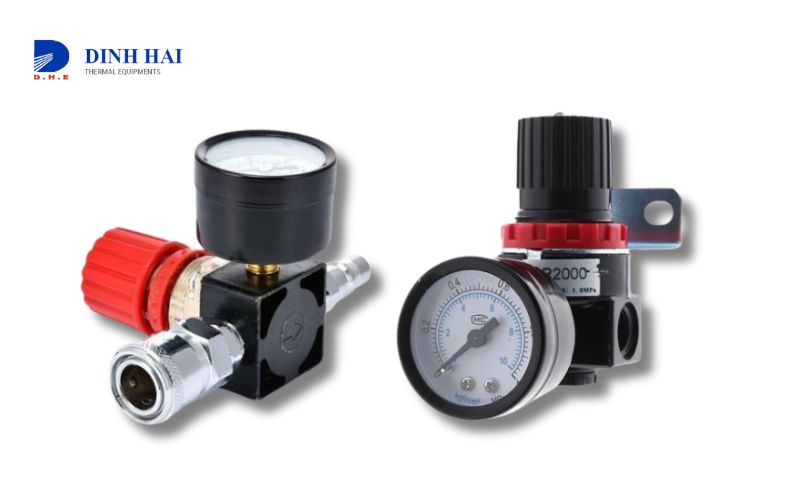

• Bộ chỉnh áp khí nén (Air Regulator hay Pressure Regulator) là thiết bị cơ khí dùng để điều chỉnh áp suất khí nén đầu ra phù hợp với yêu cầu vận hành của từng thiết bị, bất kể áp suất đầu vào có dao động thế nào.

• Thiết bị này giúp hệ thống vận hành ổn định, an toàn và tiết kiệm năng lượng.

• Bộ chỉnh áp thường nằm trong bộ FRL (Filter - Regulator - Lubricator), tức bộ lọc – chỉnh áp – bôi trơn trong đường ống khí nén.

Hiểu đơn giản: Nếu khí nén được xem là “nguồn năng lượng”, thì bộ chỉnh áp chính là bộ não giúp phân phối áp suất đúng “liều lượng” cho từng thiết bị.

>>> Thông tin liên quan: Phụ kiện khí nén là gì? Những loại phụ kiện quan trọng ít ai biết

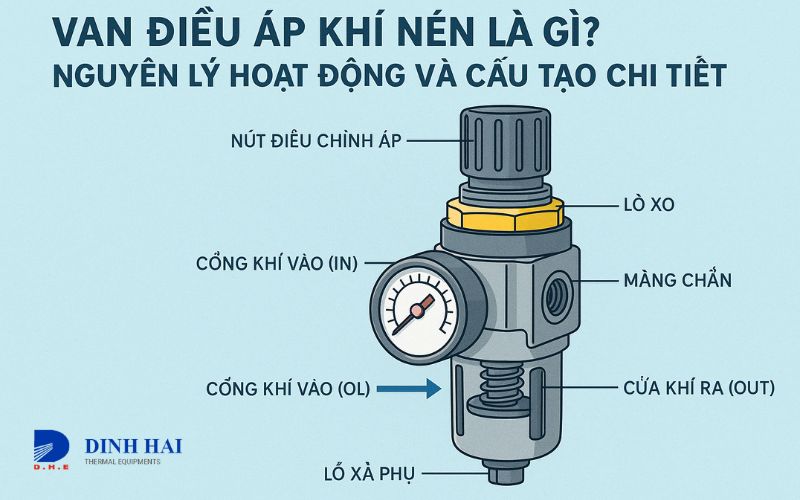

Bộ chỉnh áp khí nén có cấu tạo như thế nào? Khám phá chi tiết

Thiết bị này thường gồm 5 - 7 bộ phận chính bao gồm:

1. Thân van (Body):

   • Được chế tạo từ hợp kim nhôm, kẽm hoặc thép.

   • Có khả năng chịu áp lực cao, chống ăn mòn.

   • Là nơi lắp đặt toàn bộ chi tiết khác.

2. Núm xoay điều chỉnh:

   • Người vận hành sử dụng để tăng hoặc giảm áp suất đầu ra.

   • Có chốt khóa để cố định mức áp đã chỉnh.

3. Lò xo (Spring):

   • Tác dụng tạo lực ép lên màng cao su/piston.

   • Cân bằng giữa áp suất khí và lực cơ học.

4. Màng cao su hoặc piston:

   • Là bộ phận cảm biến áp suất.

   • Khi áp suất thay đổi, màng sẽ dịch chuyển, từ đó đóng/mở cửa van.

5. Cửa vào - cửa ra:

   • Kết nối trực tiếp với đường ống khí nén.

   • Cửa vào nhận khí từ máy nén, cửa ra cấp khí đã ổn định cho thiết bị.

6. Đồng hồ áp suất:

   • Hiển thị áp suất đầu ra chính xác.

   • Giúp người dùng dễ dàng theo dõi, điều chỉnh.

7. Van xả phụ (nếu có):

   • Có nhiệm vụ xả lượng khí dư.

   • Đảm bảo an toàn khi áp suất vượt quá mức cài đặt.

Nhờ cấu tạo này, bộ chỉnh áp khí nén có thể hoạt động ổn định trong thời gian dài, ít hỏng hóc và dễ bảo trì.

Nguyên lý vận hành của bộ chỉnh áp khí nén bạn nên biết

Nguyên lý hoạt động cơ bản của thiết bị này dựa trên sự cân bằng lực:

• Khi xoay núm điều chỉnh, lực ép lò xo thay đổi.

• Lực lò xo tác động lên màng cao su/piston.

• Màng này di chuyển, từ đó thay đổi độ mở của van.

• Khí nén đi qua van và được giảm áp hoặc tăng áp theo mức đã cài đặt.



Diễn giải chi tiết:

1. Khi áp suất đầu ra thấp hơn mức chỉnh: Lò xo đẩy màng mở van rộng hơn → nhiều khí đi qua → áp suất tăng lên.

2. Khi áp suất đầu ra cao hơn mức chỉnh: Áp lực khí nén đẩy màng xuống → thu hẹp khe hở van → giảm khí đi qua → áp suất giảm.

3. Khi đạt mức ổn định: Lực khí và lực lò xo cân bằng → van duy trì khe hở phù hợp, áp suất đầu ra ổn định.

Có thể hình dung bộ chỉnh áp giống như một “người gác cổng” luôn canh chỉnh lượng khí nén để hệ thống làm việc trong giới hạn an toàn.

Ứng dụng của bộ chỉnh áp khí nén trong đời sống và sản xuất

Bộ chỉnh áp khí nén được ứng dụng trong hầu hết các hệ thống dùng khí nén. Cụ thể:

• Ngành công nghiệp chế tạo:

  • Điều chỉnh khí nén cho xi-lanh, máy ép, máy dập.

  • Bảo vệ thiết bị khỏi quá áp.

• Ngành ô tô:

  • Dùng trong máy bơm, súng bắn khí, hệ thống phun sơn.

  • Giúp tạo ra lớp sơn mịn, đều màu.



• Ngành thực phẩm & dược phẩm:

  • Đảm bảo khí nén sạch, áp suất ổn định cho dây chuyền đóng gói, chiết rót.

• Hệ thống tự động hóa:

  • Trong robot khí nén, máy lắp ráp tự động.

  • Đòi hỏi độ chính xác cao về áp suất.

• Ứng dụng đời sống:

  • Dùng trong tiệm sửa xe, phòng thí nghiệm, hệ thống điều hòa công nghiệp.

Có thể thấy, bất cứ nơi nào cần khi nén ổn định và an toàn, đều cần đến bộ chỉnh áp.

>>> Xem thêm: Van điều chỉnh áp suất khí nén là gì? Những kiến thức quan trọng cần biết

Lưu ý quan trọng khi lắp đặt và sử dụng bộ chỉnh áp khí nén

Để bộ chỉnh áp khí nén hoạt động hiệu quả và bền bỉ, cần lưu ý:

1. Lắp đặt đúng chiều dòng khí

   • Trên thân van luôn có mũi tên chỉ hướng “IN → OUT”.

   • Nếu lắp ngược, van sẽ không hoạt động hoặc nhanh hỏng.

2. Kiểm tra áp suất trước khi chạy máy

   • Sử dụng đồng hồ đo áp suất để chắc chắn mức ra phù hợp.

   • Tránh để áp suất vượt ngưỡng thiết kế.

3. Không chỉnh áp khi thiết bị đang chịu tải nặng

   • Điều chỉnh áp suất khi hệ thống đang ở trạng thái không tải sẽ chính xác và an toàn hơn.

4. Bảo dưỡng định kỳ

   • Vệ sinh màng, lò xo, van xả để tránh bụi bẩn gây kẹt.

   • Thay thế màng cao su khi bị rách hoặc chai cứng.

5. Chọn đúng loại bộ chỉnh áp

   • Tùy vào lưu lượng, áp suất và kích thước đường ống, chọn bộ chỉnh áp phù hợp.

   • Ví dụ: hệ thống nhỏ có thể dùng bộ mini regulator, còn nhà máy công nghiệp cần regulator công suất lớn.

6. An toàn khi tháo lắp

   • Trước khi tháo bộ chỉnh áp, phải xả hết áp suất trong đường ống.

   • Tránh tai nạn do khí nén còn tồn đọng.

Tuân thủ các lưu ý này không chỉ kéo dài tuổi thọ thiết bị mà còn giúp hệ thống vận hành trơn tru, an toàn và tiết kiệm chi phí.

Bộ chỉnh áp khí nén là một thiết bị nhỏ nhưng có vai trò cực kỳ quan trọng trong hệ thống khí nén. Nó giúp ổn định áp suất, bảo vệ thiết bị, nâng cao hiệu quả sản xuất và tiết kiệm năng lượng.

Hiểu rõ cấu tạo, nguyên lý vận hành và lưu ý khi sử dụng sẽ giúp bạn lựa chọn và khai thác tối đa công năng của thiết bị này. Nếu bạn đang cần tìm phụ kiện công nghiệp chất lượng, hãy lựa chọn những thương hiệu uy tín và phân phối chính hãng như Đình Hải để đảm bảo an toàn, bền bỉ cho hệ thống của mình.
