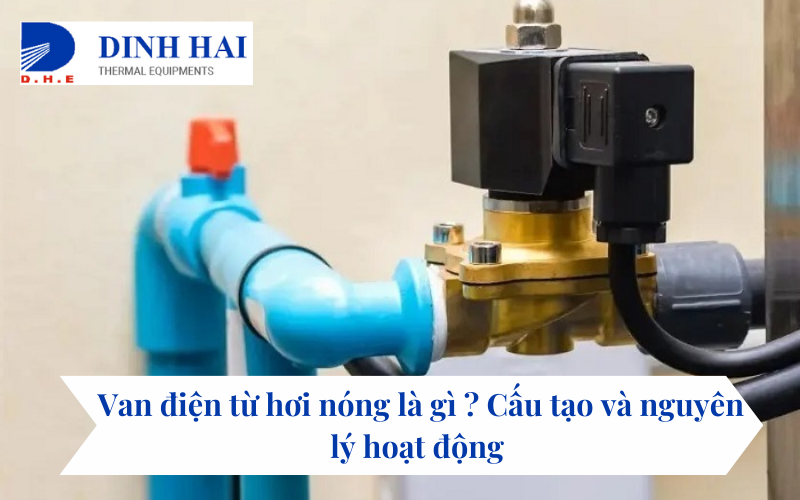

Van điện từ hơi nóng là gì ? Cấu tạo và nguyên lý hoạt động

Trong các hệ thống và quy trình công nghiệp, van điện từ hơi nóng đã trở thành một giải pháp quan trọng để kiểm soát và điều chỉnh dòng chảy của chất lỏng hoặc khí trong các môi trường nhiệt đới và áp lực cao. Trong bài viết này, chúng ta sẽ khám phá sâu hơn về cấu tạo chi tiết và nguyên lý hoạt động của van điện từ hơi nóng để giúp bạn hiểu rõ hơn.

Van điện từ hơi nóng là gì

Van điện từ hơi nóng, còn được gọi là van điều khiển điện từ cho hơi nóng, là một thiết bị điều khiển dòng chảy của hơi nước nóng hoặc các chất lỏng có nhiệt độ cao bằng cách sử dụng nguyên tắc hoạt động của điện từ. Điện từ là một hiện tượng trong đó dòng điện được tạo ra khi có sự chuyển động của dẫn điện qua một từ trường từ.

>>> Xem thêm : Van cầu hơi mặt bích là gì ? Van cầu hơi mặt bích được lắp đặt ở đâu ?

Cấu tạo chi tiết của van điện từ hơi nóng

Thân van

Thân van là phần chính của thiết bị, là khung gắn các thành phần khác của van và định vị chúng một cách chính xác. Thân van thường được chế tạo từ kim loại chất lượng cao như thép không gỉ hoặc hợp kim có khả năng chịu nhiệt và áp lực cao.

Cuộn Coil – Cuộn hút

Cuộn coil, còn gọi là cuộn hút, là bộ phận quan trọng tạo ra từ trường từ khi dòng điện chạy qua. Đây là yếu tố kích hoạt cơ cấu van. Cuộn coil thường được làm bằng dây dẫn điện chất lượng cao để đảm bảo hiệu suất tốt và tuổi thọ dài.

Màng van

Màng van là bề mặt di chuyển chính trong van điện từ. Khi từ trường từ tác động lên màng van, nó sẽ di chuyển theo hướng cố định, mở hoặc đóng lối dẫn chất lỏng. Màng van thường được làm từ vật liệu chất lượng cao như cao su chịu nhiệt hoặc các loại vật liệu đàn hồi khác.

Trục van – Piston

Trục van, còn được gọi là piston, là bộ phận kết nối với màng van và truyền động từ từ trường từ tạo ra bởi cuộn coil. Khi trục van di chuyển, nó sẽ đẩy hoặc kéo màng van mở hoặc đóng để điều chỉnh dòng chảy của hơi nóng hoặc chất lỏng.

Lò xo

Lò xo là một yếu tố quan trọng hỗ trợ việc di chuyển của trục van. Khi từ trường từ mất đi, lò xo sẽ đẩy trục van và màng van trở về vị trí ban đầu. Lò xo này đảm bảo rằng van sẽ hoạt động một cách chính xác và đáng tin cậy.

Cách thức vận hành hoạt động của van điện từ hơi nóng

Van điện từ hơi nóng thường mở

Khi van điện từ được kích hoạt, dòng điện chạy qua cuộn coil tạo ra từ trường từ. Từ trường này tác động lên cuộn hút, tạo ra sự chênh lệch áp lực giữa hai mặt của màng van. Điều này khiến màng van di chuyển lên, mở lối dẫn cho hơi nóng hoặc chất lỏng đi qua van. Trục van cũng di chuyển theo và tạo sự mở của van. Khi dòng điện ngừng chảy qua cuộn coil hoặc được ngắt đi, lò xo đẩy màng van và trục van trở về vị trí ban đầu, đóng lối dẫn chất lỏng.

Van điện từ hơi nóng thường đóng

Khi van điện từ được kích hoạt, cuộn coil tạo ra từ trường từ tác động lên cuộn hút, làm màng van di chuyển xuống, đóng lối dẫn cho hơi nóng hoặc chất lỏng. Trục van cũng di chuyển theo và tạo sự đóng của van. Khi dòng điện ngừng chảy qua cuộn coil hoặc được ngắt đi, lò xo đẩy màng van và trục van trở về vị trí ban đầu, mở lối dẫn chất lỏng.

Phân loại van điện từ hơi nóng

Van điện từ hơi nóng inox

Van điện từ hơi nóng inox là một loại van được chế tạo từ những vật liệu cao cấp như SS304 và SS316, là hai loại thép không gỉ được sử dụng rộng rãi trong các ứng dụng có yêu cầu cao về chất lượng và độ bền. Đây có thể xem là phiên bản hoàn thiện nhất trong dòng van điện từ nói chung, đặc biệt được thiết kế để hoạt động tốt trong các môi trường có nhiệt độ cao.

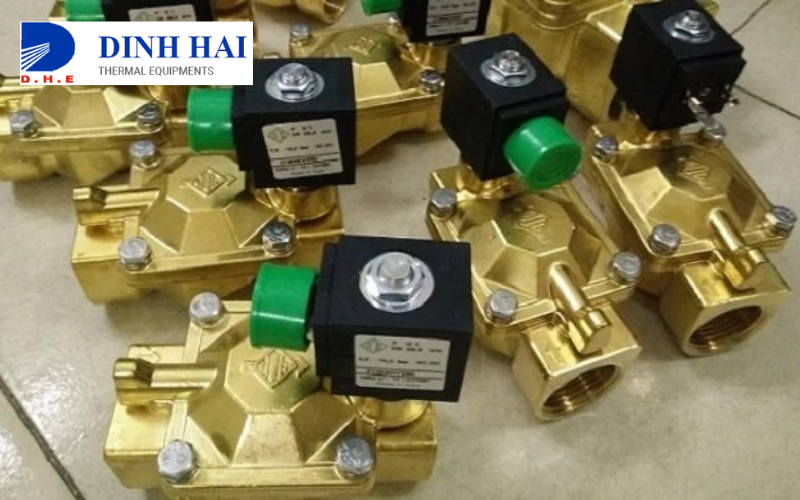

Van điện từ hơi nóng đồng

Van điện từ hơi nóng đồng là một loại van được chế tạo từ vật liệu đồng thau hoặc đồng Brass. Được thiết kế để hoạt động trong môi trường có nhiệt độ tương đối cao, loại van này có khả năng chịu nhiệt độ lên đến 150°C. Điều này cho phép van hoạt động một cách ổn định trong các ứng dụng đòi hỏi khả năng chịu nhiệt.

Van điện từ hơi nóng trực tiếp

Van điện từ hơi nóng trực tiếp là một dạng van mà trong đó, hoạt động của van được thực hiện trực tiếp thông qua một piston hoặc cơ cấu chuyển động tương tự. Điều này đặc biệt hữu ích trong các ứng dụng có kích thước nhỏ và áp suất làm việc không quá cao.

Van điện từ hơi nóng gián tiếp

Van điện từ hơi nóng gián tiếp là một loại van mà hoạt động của nó dựa trên sự chênh lệch áp suất của môi trường xung quanh để thực hiện việc đóng mở. Điều này đòi hỏi một chênh lệch áp suất tối thiểu, thường khoảng 0.5 bar, giữa các bề mặt lưu chất vào và ra.

Van điện từ hơi nóng bán trực tiếp

Van điện từ hơi nóng bán trực tiếp là một sự kết hợp tinh hoa giữa hai dòng hoạt động, đó là dòng trực tiếp và gián tiếp. Điều đặc biệt ở loại van này là khả năng điều khiển đóng mở luồng lưu chất mà không yêu cầu một chênh lệch áp suất lớn.

Van điện từ hơi nóng ODE – Italia

Van điện từ hơi nóng ODE – Italia là sản phẩm được sản xuất bởi ODE, một thương hiệu danh tiếng đến từ Italia. Thương hiệu này đã khẳng định vị thế của mình trên thị trường trong mảng sản xuất van điện từ, và được biết đến như một lựa chọn đáng tin cậy cho các ứng dụng liên quan đến điều khiển luồng lưu chất nóng.

Van điện từ hơi nóng Unid – Đài Loan

Van điện từ hơi nóng Unid – Đài Loan là sản phẩm được sản xuất tại Đài Loan bởi hãng sản xuất Unid. Đây là một thương hiệu được rất nhiều công trình và hệ thống lắp đặt van tin dùng, đặc biệt tại thị trường Việt Nam.

Van điện từ hơi nóng TPC – Hàn Quốc

Van điện từ hơi nóng TPC – Hàn Quốc là một dòng sản phẩm có xuất xứ từ Hàn Quốc, được biết đến với chất lượng cao và đáng tin cậy.

Bảo trì van điện từ hơi nóng

• Thường xuyên làm sạch bụi bẩn bên trong và bên ngoài van, đặc biệt là ở những nơi có nhiệt độ cao. Cần cẩn thận để không làm hỏng bề mặt của gioăng.
• Khi van điện từ hơi nóng không được sử dụng trong thời gian dài, cần xả hết nước ngưng tụ trước khi khởi động lại và thực hiện một số thao tác thử để đảm bảo hoạt động bình thường.
• Khi van được tháo ra khỏi đường ống và không sử dụng, cần lau sạch bên trong và các bộ phận, sau đó thổi khí nén để đẩy hết tạp chất còn đọng lại trong van để bảo quản.
• Đơn vị sử dụng cần phân công người chịu trách nhiệm sử dụng và bảo trì van theo định kỳ. Điều này đảm bảo rằng van luôn được kiểm tra và bảo trì đúng cách.
• Khi làm việc, cần chú ý đến đồng hồ áp suất trước và sau van. Áp suất làm việc không nên vượt quá áp suất định mức và chênh lệch áp suất phải nằm trong dải chênh lệch áp suất định mức.
• Nếu áp suất làm việc vượt quá áp suất định mức hoặc chênh lệch áp suất làm việc vượt quá chênh lệch áp suất định mức, van điện từ cần phải dừng lại và điều chỉnh ngay để tránh các vấn đề như nổ và rò rỉ.

Lưu ý lắp đặt van điện từ hơi nóng

Lắp đặt đúng cách van điện từ hơi nóng là một yếu tố quan trọng để đảm bảo an toàn vận hành cũng như hiệu suất của hệ thống. Dưới đây là một số lưu ý quan trọng khi lắp đặt van điện từ hơi nóng:
1. Độ cứng của đường ống:
Trong trường hợp đường ống không đủ độ cứng, cần cố định đường ống trước van bằng giá đỡ để tránh rung động khi van điện từ hoạt động.
2. Môi chất làm việc:
Môi chất làm việc của van điện từ hơi nóng phải được làm sạch và không có tạp chất dạng hạt. Bụi bẩn và các bộ lọc trên bề mặt bên trong van cần được làm sạch thường xuyên.
3. Cách ly và an toàn:
Khi van điện từ hơi bị lỗi, cần cách ly van và đảm bảo hệ thống hoạt động bình thường. Nên lắp thêm thiết bị ngắt để đảm bảo an toàn.
4. Hướng lắp đặt:
Khi lắp đặt, cuộn dây của van điện từ phải hướng lên và giữ vị trí thẳng đứng. Mũi tên hoặc dấu hiệu trên van phải phù hợp với hướng dòng chảy của đường ống. Không nên lắp đặt ở nơi có nước bắn hoặc rò rỉ.
5. Vị trí lắp đặt:
Không nên lắp đặt van điện từ ở phần lõm thấp của đường ống để tránh cản trở hoạt động do sự kết tủa của hơi nước ngưng tụ và các tạp chất trong van.
6. Làm sạch và bảo quản đường ống:
Trước khi lắp đặt, đường ống dẫn phải được làm sạch. Nên lắp bộ lọc trước van và lắp bẫy trong đường ống dẫn hơi.
7. Đọc hướng dẫn sử dụng:
Trước khi lắp đặt, hãy đọc kỹ hướng dẫn sử dụng và đảm bảo rằng sản phẩm đáp ứng các điều kiện sử dụng.
8. Đồng hồ đo áp suất:
Đồng hồ đo áp suất nên được lắp trên đường ống trước và sau van điện từ hơi để quan sát áp suất đường ống và đảm bảo vận hành trong ngưỡng an toàn.
