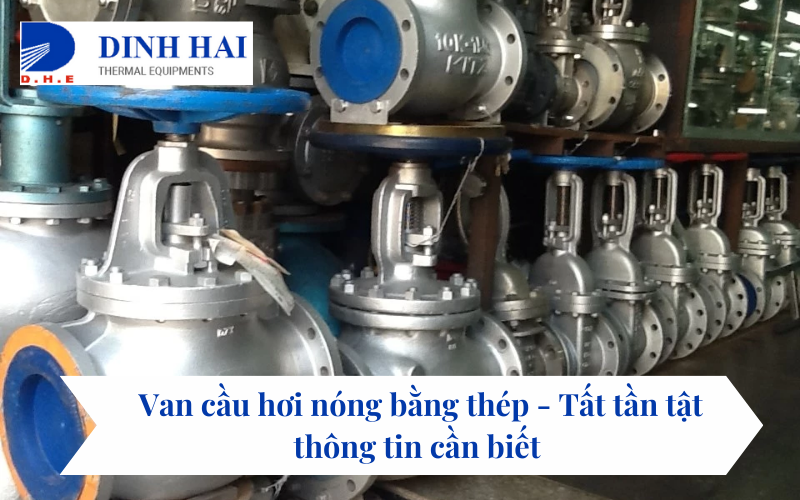

Van cầu hơi nóng bằng thép - Tất tần tật thông tin cần biết

Van cầu hơi nóng bằng thép - một giải pháp vượt trội trong việc điều khiển luồng hơi nóng trong các ứng dụng công nghiệp và xử lý chất lỏng. Qua bài viết này, bạn sẽ hiểu rõ hơn về tại sao van cầu hơi nóng bằng thép được ưa chuộng trong các ứng dụng đòi hỏi khả năng chịu nhiệt và áp lực cao nhé!

Van cầu hơi nóng là gì?

Van cầu (globe valve) hay còn được gọi là van chữ ngã, van yên ngựa, là một loại van được sử dụng để điều tiết lưu lượng chất lỏng hoặc khí bằng cách điều chỉnh độ mở hoặc đóng của van. Đặc điểm quan trọng của van cầu là khả năng tạo ra sự điều chỉnh mức lưu lượng chính xác, từ mở hoàn toàn đến đóng hoàn toàn.

Vì sao nên sử dụng van cầu hơi nóng bằng thép?

1. Khả năng Hoạt Động Ổn Định ở Nhiệt Độ Cao: Van cầu hơi nóng bằng thép có khả năng hoạt động đáng tin cậy trong những môi trường có nhiệt độ cao, thậm chí vượt 400 độ C.
2. Khả Năng Chống ăn Mòn và Áp Lực Lớn: Với sự chế tạo từ thép, dòng van này có khả năng chống ăn mòn và đảm bảo độ bền tốt trong môi trường có áp lực cao.
3. Chu Trình Đóng Mở Nhanh: Van cầu hơi nóng được thiết kế cho chu trình đóng mở nhanh hơn so với một số dòng van khác.
4. Khả Năng Điều Tiết Tốt: Van cầu hơi nóng bằng thép có khả năng điều tiết tốt, cho phép điều chỉnh dòng chất lỏng hoặc khí theo yêu cầu của quy trình.

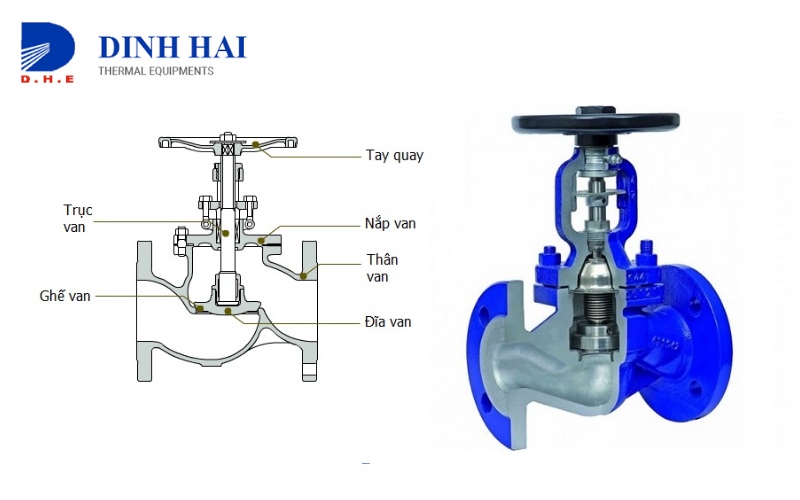

Cấu tạo của van hơi nóng bằng thép

Thân van

Được chế tạo từ chất liệu thép, thân van có hình dạng chữ ngã. Thân van là phần chứa các thành phần bên trong và có nhiệm vụ kết nối với các đường ống thông qua các kết nối bích hoặc kết nối ren. Thân van đóng vai trò quan trọng trong việc giữ vững cấu trúc và vận hành ổn định của van.

Đĩa van

Được sản xuất từ chất liệu thép không bị ăn mòn, đĩa van có hình dáng giống nút chai và đóng vai trò trong việc điều tiết, đóng mở luồng chất đi qua các ống dẫn. Đĩa van thường được đặt ở bên trong thân van và được điều khiển bởi trục van.

Trục van

Là một thanh kim loại tròn được đặt trong thân van và được kín bằng gioăng cao su. Trục van kết nối với đĩa van và tay quay. Khi tay quay được xoay, trục van di chuyển lên xuống và điều chỉnh khe hở để kiểm soát lưu chất đi qua van.

Nắp van

Nắp van bao quanh các bộ phận bên trong thân van và kết nối với thân van thông qua việc bắt vít. Nhiệm vụ của nắp van là bảo vệ các bộ phận bên trong khỏi các yếu tố môi trường và đảm bảo rằng trục van được duy trì thẳng đứng.

Tay quay

Tay quay là một phần hình tròn được làm từ chất liệu thép. Nằm trên thân van, tay quay có khả năng xoay tròn để điều khiển hoạt động đóng mở của van. Khi tay quay được xoay, trục van di chuyển và điều chỉnh khe hở của đĩa van để kiểm soát luồng chất.

Thông số kỹ thuật

Chất liệu: Thép.
Kích thước: DN15 – DN400
Kiểu kết nối: ren, mặt bích.
Nhiệt độ: Max 400oc.
Điều Khiển: Tay quay, khí nén, điện tử.
Suất xứ: Hàn Quốc, Trung Quốc, Thổ Nhĩ Kỳ…
Bảo hành: 12 tháng

Nguyên lý hoạt động

Nguyên lý hoạt động của van cầu hơi nóng dựa trên cơ chế điều khiển cơ học, với sự tác động từ tay quay xuống trục van để điều chỉnh lưu lượng hơi nóng đi qua ống dẫn. Khi vận hành, tay quay được xoay để di chuyển trục van và đĩa van lên xuống, tạo ra sự mở hoặc đóng luồng chất lỏng hoặc khí.
Khi tay quay quay theo chiều ngược kim đồng hồ, trục van được kéo lên và đẩy đĩa van lên để tạo một khe hở, cho phép lưu chất đi qua ống dẫn. Tùy thuộc vào độ cao của đĩa van và khe hở được tạo ra, lưu lượng chất lỏng hoặc khí sẽ được điều chỉnh theo ý muốn.
Ngược lại, khi tay quay quay theo chiều kim đồng hồ, trục van sẽ được đẩy xuống, đóng kín đĩa van và chặn lưu chất không cho đi qua ống dẫn.
Việc thay đổi vị trí của đĩa van thông qua tay quay điều khiển sẽ ảnh hưởng trực tiếp đến khả năng điều chỉnh lưu lượng hơi nóng trong hệ thống.
Còn về việc sử dụng bộ điều khiển khí nén hoặc điện tử thay cho tay quay, nguyên lý hoạt động bên trong van vẫn không thay đổi. Tuy nhiên, sự thay đổi này ảnh hưởng đến cách người điều khiển tương tác với van.

>>> Xem thêm : Van điện từ hơi nóng là gì ? Cấu tạo và nguyên lý hoạt động

Phân loại van cầu hơi nóng bằng thép

Van cầu hơi nóng bằng thép là một phần quan trọng của các hệ thống công nghiệp và sản xuất, đặc biệt là trong việc điều tiết và điều khiển dòng chảy của hơi nóng và khí trong quá trình sản xuất và chế biến.

Phân loại theo kết nối

Một trong những yếu tố quan trọng nhất khi lựa chọn van cầu hơi nóng bằng thép là kết nối. Van có thể được thiết kế để kết nối với đường ống thông qua các loại kết nối khác nhau. Dưới đây là một số phân loại chính:
Kết nối mặt bích: Đây là loại kết nối phổ biến, trong đó van được gắn vào đường ống thông qua các mặt bích. Tiêu chuẩn mặt bích như JIS, BS, DIN thường được tuân thủ.
Kết nối ren: Loại kết nối này phù hợp cho các đường ống nhỏ hơn và đòi hỏi tính linh hoạt trong việc lắp đặt.

Phân loại theo bộ điều khiển

Cách van được điều khiển cũng là một phần quan trọng trong phân loại. Có ba loại chính:
Điều khiển thủ công: Trong loại này, người vận hành sử dụng tay quay để điều khiển van bằng tay. Điều này thường được thực hiện trong các ứng dụng đơn giản hoặc khi không có nguồn điện hoặc khí nén sẵn có.
Điều khiển điện tử: Van có thể được điều khiển bằng tín hiệu điện, cho phép kiểm soát chính xác hơn và tích hợp vào hệ thống tự động hóa.
Điều khiển khí nén: Trong trường hợp này, van được điều khiển bằng khí nén. Điều này thường được sử dụng trong các ứng dụng cần kiểm soát nhanh và chính xác.

Phân loại theo hình dáng

Van cầu hơi nóng chữ ngã: Loại van này có thiết kế hình chữ "L" hoặc "T" và thường được sử dụng để điều tiết và điều khiển dòng chảy của hơi nóng hoặc khí trong các ứng dụng công nghiệp.
Van cầu hơi nóng dạng bầu: Loại van này có thiết kế hình dạng bầu và thường được sử dụng cho các dòng lưu chất lớn hơn, đặc biệt trong ngành công nghiệp hóa chất và nhiệt độ cao.

Ưu và nhược điểm của van cầu hơi nóng bằng thép

Ưu điểm

Khả năng điều tiết lưu lượng tốt: Van cầu hơi nóng bằng thép được thiết kế để cung cấp khả năng kiểm soát lưu lượng hơi nóng một cách hiệu quả. Điều này cho phép người dùng điều chỉnh lượng hơi nóng theo nhu cầu của hệ thống.
Khả năng làm kín tốt: Van cầu hơi nóng bằng thép thường có khả năng làm kín rất tốt. Điều này đảm bảo rằng hơi nóng không thể rò rỉ ra ngoài, giúp duy trì áp suất và hiệu suất của hệ thống.
Vận hành đơn giản: Van cầu hơi nóng bằng thép thường có thiết kế đơn giản và dễ vận hành. Điều này làm cho việc sử dụng và bảo trì trở nên thuận tiện.
Đa dạng các kiểu kết nối: Loại van này có sẵn trong nhiều kiểu kết nối khác nhau, bao gồm kết nối mặt bích và kết nối ren. Điều này cho phép người dùng lựa chọn loại kết nối phù hợp với hệ thống của họ.
Dải kích thước đa dạng: Van cầu hơi nóng bằng thép có sẵn trong nhiều kích thước khác nhau, cho phép người dùng lựa chọn kích thước phù hợp với đường ống và hệ thống của họ.

Nhược điểm

Kết cấu yên ngựa giới hạn lưu thông hoàn toàn: Van cầu hơi nóng thường có thiết kế với kết cấu yên ngựa. Điều này có nghĩa là trong một số trường hợp, hơi nóng không thể lưu thông hoàn toàn, và một phần nhỏ có thể bị giữ lại.
Không phù hợp trong môi trường dễ bị ăn mòn: Mặc dù chất liệu thép của van cầu hơi nóng bằng thép rất chắc chắn, nhưng nó không phải lúc nào cũng là lựa chọn tốt trong môi trường dễ bị ăn mòn. Trong các ứng dụng yêu cầu chịu ăn mòn cao, cần xem xét sử dụng chất liệu khác như inox hoặc các hợp kim đặc biệt.

Ứng dụng của van cầu hơi nóng bằng thép

Lò hơi
Van cầu hơi nóng bằng thép thường được sử dụng trong lò hơi công nghiệp. Trong lò hơi, nhiệt độ và áp suất cao được tạo ra để sản xuất hơi nước. Van này được sử dụng để kiểm soát lưu lượng và áp suất hơi nóng trong quá trình sản xuất. Chúng giúp duy trì hiệu suất và an toàn của lò hơi bằng cách điều tiết lưu lượng nhiệt độ và áp suất.
Nồi hơi
Nồi hơi công nghiệp là một phần quan trọng của hệ thống tạo hơi nước. Van cầu hơi nóng bằng thép được sử dụng trong các nồi hơi để kiểm soát quá trình sản xuất hơi nước. Chúng giúp đảm bảo rằng nồi hơi hoạt động ổn định và an toàn bằng cách điều chỉnh lưu lượng hơi nóng và áp suất.
Hệ thống ống hơi trong sản xuất
Hệ thống ống hơi trong sản xuất sử dụng van cầu hơi nóng bằng thép để kiểm soát và điều tiết dòng hơi nóng. Điều này thường xảy ra trong quá trình sản xuất và chế biến, nơi cần cung cấp hơi nóng để làm nóng hoặc xử lý các sản phẩm. Van này giúp điều chỉnh nhiệt độ và áp suất của hơi nóng để đảm bảo hiệu suất và chất lượng sản phẩm cuối cùng.

Lưu ý khi mua van cầu hơi nóng

Xác định môi trường làm việc của van, bao gồm nhiệt độ, áp suất và tính chất của lưu chất. Điều này quan trọng để chọn vật liệu và thiết kế van phù hợp.
Xem xét yêu cầu về điều tiết áp suất và lưu lượng của hệ thống để lựa chọn van có khả năng hoạt động theo yêu cầu cụ thể.
Đảm bảo rằng thông số kỹ thuật của van như áp suất làm việc tối đa, nhiệt độ làm việc, kích thước đường ống và kết nối mặt bích đủ lớn để đáp ứng yêu cầu của hệ thống.
Chắc chắn rằng van tuân theo các tiêu chuẩn sản xuất và kết nối mặt bích phù hợp với hệ thống của bạn. Tiêu chuẩn phổ biến bao gồm JIS, BS, DIN, ANSI, và ISO.
Luôn luôn mua sản phẩm từ các nhà sản xuất uy tín và chất lượng. Sản phẩm chính hãng thường được kiểm định và đảm bảo đáp ứng các tiêu chuẩn chất lượng cao hơn
.
