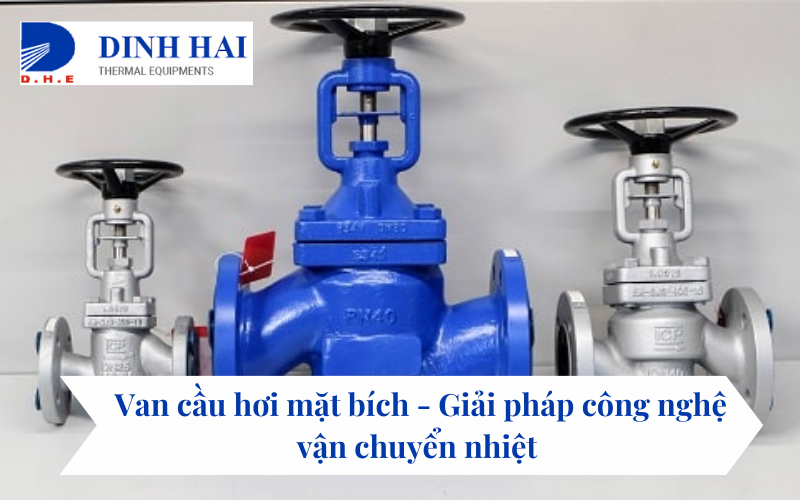

Van cầu hơi mặt bích - Giải pháp công nghệ vận chuyển nhiệt

Van cầu hơi mặt bích - một giải pháp công nghệ vượt bậc trong việc vận chuyển nhiệt đang dần khẳng định vai trò quan trọng của mình trong các hệ thống công nghiệp và sản xuất. Trong bài viết này, chúng ta sẽ cùng khám phá sâu hơn về các đặc điểm, cấu tạo và nguyên tắc hoạt động của van cầu hơi mặt bích nhé!

Van cầu hơi mặt bích là gì ?

Van cầu hơi mặt bích là một loại van công nghiệp được sử dụng để điều khiển và kiểm soát lưu lượng của hơi, khí nóng, khí, và các loại khí khác trong các hệ thống đường ống. Đặc điểm nổi bật của loại van này là cách kết nối với đường ống thông qua dạng mặt bích.
Thường được chế tạo từ các vật liệu chất lượng cao như thép không gỉ (inox) hoặc thép carbon, van cầu hơi mặt bích có khả năng chịu áp lực và nhiệt độ cao. Điều này làm cho nó trở thành một lựa chọn phù hợp cho các ứng dụng yêu cầu độ bền và đáng tin cậy trong môi trường nhiệt đới và công nghiệp.

>>> Xem thêm : Van điện từ hơi nóng là gì ? Cấu tạo và nguyên lý hoạt động

Đặc điểm van cầu hơi mặt bích

Thiết kế ống vào và ra không đồng tâm: Van cầu hơi mặt bích được thiết kế với hai đường ống vào và ra của lưu chất không đồng tâm, tức là chúng giao nhau ở vị trí ghế van và đĩa van. Điều này giúp cải thiện hiệu suất của van trong việc kiểm soát lưu lượng và áp suất.
Thiết kế hình dáng đa dạng: Van cầu hơi mặt bích có thiết kế uốn lượn theo hình dáng yên ngựa hoặc hình dấy "~". Ngoài ra, còn có các thiết kế dạng bầu và các dạng góc khác. Điều này cho phép van phù hợp với nhiều vị trí lắp đặt khác nhau và đáp ứng được các yêu cầu đa dạng của hệ thống.
Khả năng điều tiết lưu chất tốt: Van cầu hơi mặt bích thường được đánh giá có khả năng điều tiết lưu chất tốt nhất hiện nay. Điều này có nghĩa là người sử dụng có khả năng điều chỉnh lưu lượng và áp suất của lưu chất thông qua van một cách chính xác và linh hoạt.
Kết nối đường ống mặt bích: Một trong những đặc điểm quan trọng của loại van này là việc kết nối với đường ống thông qua mặt bích. Điều này đảm bảo tính chắc chắn và độ bền của hệ thống. Kết nối mặt bích cung cấp khả năng kết nối chắc chắn và cân đối, đồng thời giúp giảm thiểu rủi ro về khả năng rò rỉ hoặc mất kín đáo.

Cấu tạo van cầu hơi mặt bích

Thân van

Thân van thường được chế tạo từ các vật liệu như gang hoặc inox, tùy thuộc vào yêu cầu của ứng dụng cụ thể. Thân van có thể có nhiều hình dáng khác nhau, bao gồm uốn lượn hình chữ ngã, hình dạng bầu, hoặc hình dạng vuông góc. Hình dáng của thân van có thể thay đổi tùy thuộc vào yêu cầu thiết kế và chức năng của van.

Trục van

Trục van thường được chế tạo từ vật liệu inox cao cấp hoặc thép hợp kim cứng không gỉ để đảm bảo độ bền và khả năng chống ăn mòn. Một đầu của trục van được liên kết với đĩa van, còn đầu còn lại liên kết với tay quay vô lăng hoặc các thiết bị điều khiển khác.

Đĩa van

Đĩa van là một phần quan trọng trong cấu tạo của van cầu hơi mặt bích. Được chế tạo hoàn toàn từ vật liệu inox, đĩa van có khả năng chống mài mòn tốt và đảm bảo tính kín đáo của van. Trong một số trường hợp, đĩa van có thể được bọc cao su để tăng khả năng kín đáo và giảm ma sát.

Lò xo đàn hồi

Lò xo đàn hồi được đặt trên trục van và thường xuyên xỏ vào trục van. Chức năng của lò xo đàn hồi là cung cấp lực trợ giúp khi thao tác đóng van. Lò xo giúp đảm bảo rằng van sẽ được đóng chặt mỗi khi không cần thiết.

Chi tiết điều khiển

Chi tiết điều khiển có vai trò quan trọng trong việc điều khiển hoạt động của van. Có thể có hai loại điều khiển chính là thủ công (bằng tay quay vô lăng) hoặc tự động (sử dụng bộ điều khiển điện hoặc điều khiển khí nén). Sự lựa chọn giữa hai loại điều khiển này phụ thuộc vào yêu cầu và ứng dụng cụ thể của hệ thống.

Hoạt động của van cầu hơi mặt bích

Hoạt động của van cầu hơi mặt bích đóng một vai trò quan trọng trong việc điều tiết và kiểm soát luồng chảy của các loại khí, hơi nóng và các chất khí khác trong các hệ thống đường ống công nghiệp. Hoạt động của loại van này dựa trên cơ chế cơ học và cơ cấu thiết kế độc đáo, đảm bảo khả năng vận hành ổn định và điều chỉnh linh hoạt.
Cơ chế hoạt động cơ bản của van cầu hơi mặt bích dựa vào việc điều chỉnh độ cao của đĩa van thông qua tay quay vô lăng. Khi đĩa van được nâng lên, luồng chảy được mở ra; khi đĩa van được ép xuống, luồng chảy bị chặn lại. Quá trình này cho phép người sử dụng điều chỉnh lưu lượng và áp suất của lưu chất theo nhu cầu, đảm bảo hiệu suất và an toàn của hệ thống.

Các dòng van cầu hơi mặt bích hiện nay trên thị trường

Van cầu hơi chữ ngã

Loại van này có thiết kế thân van uốn lượn hình chữ ngã. Đây là thiết kế thông dụng và linh hoạt, phù hợp cho nhiều ứng dụng và vị trí lắp đặt khác nhau. Van cầu hơi chữ ngã thường có khả năng điều tiết lưu chất tốt và đáp ứng tốt trong nhiều điều kiện làm việc.

Van cầu hơi dạng bầu

Loại van này có thiết kế hình dạng bầu, giúp tối ưu hóa luồng chảy của lưu chất. Điều này đặc biệt hữu ích trong những tình huống cần kiểm soát áp suất và lưu lượng chính xác.

Van cầu hơi điều khiển điện

Đây là phiên bản tự động của van cầu hơi, được điều khiển bằng điện. Sử dụng các bộ điều khiển và cảm biến, loại van này cho phép điều chỉnh lưu lượng và áp suất của lưu chất một cách tự động và chính xác.

Van cầu hơi điều khiển khí nén

Tương tự như van điều khiển điện, loại van này được điều khiển bằng khí nén. Điều này thường áp dụng trong các môi trường có yêu cầu về sự an toàn và độ tin cậy cao.

Van cầu hơi mặt bích inox

Loại van này được chế tạo từ vật liệu inox, cho khả năng chịu mài mòn và ăn mòn tốt. Thích hợp cho các ứng dụng trong môi trường yêu cầu độ bền và độ ổn định cao.

Van cầu hơi mặt bích gang

Loại van này được chế tạo từ vật liệu gang, thường được sử dụng trong các ứng dụng có áp suất và nhiệt độ thấp hơn. Van cầu hơi mặt bích gang thường có giá thành thấp hơn và phù hợp cho các hệ thống đơn giản.

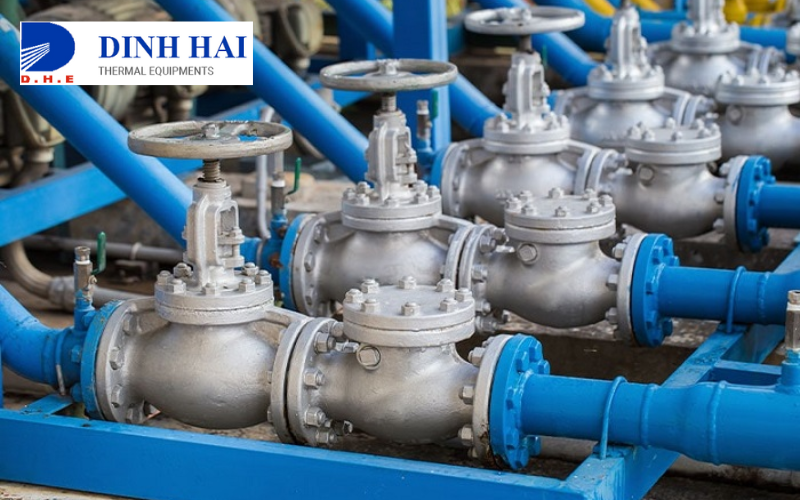

Van cầu hơi mặt bích được lắp đặt ở đâu ?

Hệ thống nồi hơi: Van cầu hơi thường được sử dụng trong các hệ thống nồi hơi để điều tiết dòng khí nóng, kiểm soát áp suất và nhiệt độ.
Hệ thống khí nén: Trong các ứng dụng khí nén, van cầu hơi được dùng để kiểm soát áp suất và lưu lượng khí nén trong các đường ống và hệ thống.
Lò sấy và lò nung: Van cầu hơi có vai trò quan trọng trong việc điều tiết và kiểm soát lưu lượng khí nóng vào các lò sấy và lò nung để đảm bảo hiệu suất làm việc và an toàn.
Xưởng may giặt ủi: Các hệ thống xưởng may giặt ủi cũng thường sử dụng van cầu hơi để kiểm soát hơi và nhiệt độ cần thiết trong quá trình giặt và ủi.
Hệ thống khí gas: Van cầu hơi cũng được sử dụng trong các hệ thống khí gas để kiểm soát lưu lượng và áp suất của khí gas trong quá trình vận hành.
Phân xưởng công nghiệp: Các phân xưởng công nghiệp thường có nhu cầu sử dụng khí nén và các loại khí nóng khác để vận hành các thiết bị và máy móc. Van cầu hơi giúp kiểm soát và điều tiết lưu lượng khí cần thiết cho các quy trình sản xuất.

Lưu ý khi lựa chọn van cầu hơi mặt bích

Thông số kỹ thuật của hệ thống: Trước hết, bạn cần xác định rõ thông số kỹ thuật của hệ thống như áp suất làm việc, nhiệt độ hoạt động, lưu lượng khí nóng, và các yêu cầu khác. Đảm bảo rằng van bạn lựa chọn có khả năng hoạt động ổn định và an toàn trong mọi điều kiện.
Chất liệu van: Chọn chất liệu van phù hợp với yêu cầu nhiệt độ và chất lượng của lưu chất. Thường thì van cầu hơi mặt bích có thể được chế tạo từ gang, inox, hay thép hợp kim. Việc lựa chọn đúng chất liệu sẽ đảm bảo tính bền vững và độ bền của van trong thời gian dài.
Tiêu chuẩn mặt bích: Đảm bảo rằng van cầu hơi mặt bích bạn chọn tuân theo các tiêu chuẩn mặt bích phù hợp như JIS, BS, DIN. Tiêu chuẩn mặt bích cần phải tương thích với hệ thống của bạn để đảm bảo việc lắp đặt suôn sẻ và an toàn.
Hãng sản xuất: Lựa chọn sản phẩm từ các hãng uy tín và có thương hiệu được khẳng định trong ngành. Sản phẩm từ các hãng có uy tín thường được đảm bảo về chất lượng và hiệu suất hoạt động.
Cơ chế điều khiển: Xác định xem bạn cần van cầu hơi mặt bích điều khiển thủ công bằng tay quay vô lăng, hay bạn cần tích hợp bộ điều khiển tự động bằng điện hoặc khí nén. Lựa chọn phù hợp với yêu cầu hoạt động của hệ thống.
Kiểm tra đánh giá: Trước khi mua, hãy kiểm tra các đánh giá và phản hồi từ người dùng khác về sản phẩm và hãng sản xuất. Điều này giúp bạn có cái nhìn tổng quan về hiệu suất và độ tin cậy của sản phẩm.
