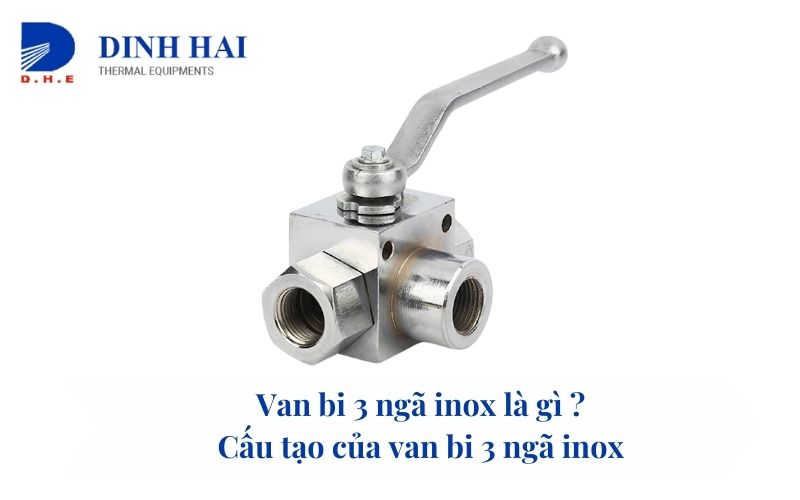

Van bi 3 ngã inox là gì ? Cấu tạo của van bi 3 ngã inox

Van bi 3 ngã inox là một trong những thành phần chủ chốt trong hệ thống đường ống công nghiệp và dân dụng. Được biết đến với tính linh hoạt và hiệu suất cao, loại van này đóng vai trò quan trọng trong việc điều khiển dòng chảy và phân phối chất lỏng trong các ứng dụng khác nhau.

Van bi 3 ngã inox là gì ?

Van bi 3 ngã inox là loại van bi được sản xuất từ vật liệu inox 304 hoặc 316. Được biết đến với tên gọi này vì có ba cửa kết nối với đường ống. Chức năng chính của nó là phân nhánh hoặc trộn các dòng lưu chất lại với nhau trong hệ thống.

Xem thêm :

• Van bi nhựa 3 ngã là gì ? Cấu tạo và nguyên lý hoạt động

Các kiểu cấu tạo của van bi 3 ngã inox

Dạng chữ L

Van bi có hình dạng chữ L cho phép chia dòng lưu chất từ cửa ở giữa sang hai cửa còn lại hoặc từ một trong hai cửa sang cửa ở giữa.

Dạng chữ T

Van bi 3 ngã 180 độ dạng chữ T sẽ có khả năng linh hoạt hơn. Nó không chỉ có thể phân nhánh dòng chất lỏng mà còn có thể trộn hai dòng thành một dòng duy nhất.

Các kiểu kết nối của van bi 3 ngã inox

Kết nối ren

Kết nối ren giúp việc lắp đặt và tháo dỡ van trở nên dễ dàng hơn. Sử dụng kết nối ren giúp việc thi công nhanh chóng mà không yêu cầu kỹ thuật hay thiết bị đặc biệt đi kèm. Điều này giúp giảm thiểu chi phí nhân công đáng kể.
Van bi 3 ngã inox lắp ren thường có kích thước nhỏ gọn và giá thành thấp hơn so với loại van lắp bích cùng kích cỡ. Tuy nhiên, kết nối ren thường chỉ áp dụng cho các van có kích thước từ DN80 trở xuống và không đảm bảo độ chống rò rỉ cao như loại van lắp bích.

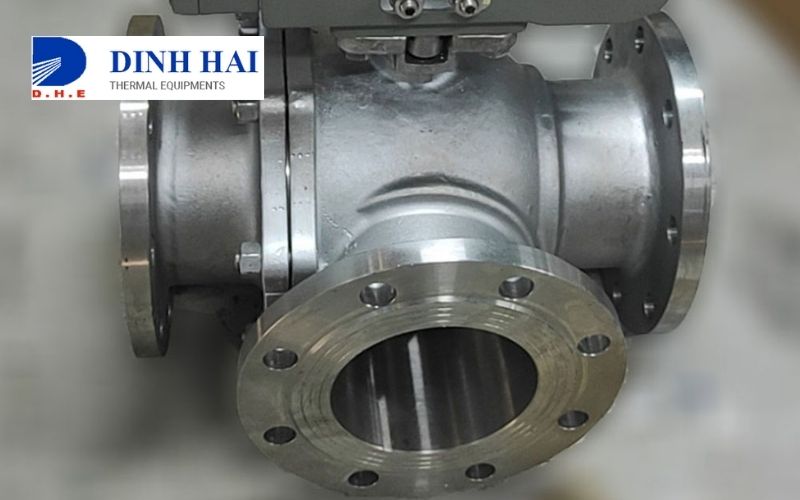

Kết nối bích

Van kết nối bích cũng dễ dàng trong việc lắp đặt. Tuy nhiên, việc này yêu cầu chi phí nhân công lớn hơn và đòi hỏi kỹ thuật cao hơn khi phải hàn mặt bích vào đường ống để kết nối van. Van bi 3 ngã mặt bích thường được sử dụng phổ biến cho các kích thước từ DN50 trở lên, mặt bích được thiết kế theo các tiêu chuẩn phổ biến như JIS, ANSI, BS hoặc DIN.

Kết nối clamp

Van bi 3 ngã inox clamp thường được áp dụng trong các hệ thống đường ống vi sinh. Kết nối clamp giúp đảm bảo vệ sinh an toàn bằng cách không để chất lỏng tồn đọng ở phần kết nối. Van 3 ngã vi sinh thường được thiết kế theo tiêu chuẩn riêng của ống vi sinh, khác biệt so với các ống thông thường trong công nghiệp.

Ưu điểm của van bi 3 ngã inox

Van bi 3 ngã được sản xuất từ vật liệu thép không gỉ (inox) thuộc dòng Austenitic, phổ biến với các mác là 304 và 316. Đây là loại vật liệu có nhiều đặc điểm ưu việt:

• Độ bền vật lý cao: Có khả năng chịu áp lực và nhiệt độ cao một cách ấn tượng.
• Kháng ăn mòn hóa học: Thích hợp cho hoạt động trong môi trường hóa chất có nồng độ cao mà không bị ảnh hưởng.
• Chống nhiễm từ tốt: Có khả năng chống nhiễm từ tốt, giúp bảo vệ van khỏi tác động của các trường từ xung quanh.
• Bề mặt chống nhiễm bẩn và đánh bóng: Phù hợp cho các ngành sản xuất thực phẩm, nước giải khát và công nghiệp thực phẩm.
• Dễ dàng gia công: Có thể được gia công và tạo hình một cách linh hoạt.
• Giá thành hợp lý: Vật liệu inox có chi phí sản xuất và sử dụng phải chăng.

Nhờ những ưu điểm này, van bi 3 ngã inox được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ sử dụng dân dụng đến các ứng dụng trong công nghiệp.

Các kiểu vận hành của van bi 3 ngã inox

Trong những hệ thống yêu cầu điều khiển chính xác và tự động hoặc khi van được lắp đặt ở những vị trí khó tiếp cận, việc sử dụng tay gạt trở nên không khả thi. Trong trường hợp này, người ta sử dụng các bộ điều khiển điện hoặc khí nén để vận hành van.

Van bi 3 ngã inox điều khiển điện

Sử dụng động cơ hoạt động bằng điện áp 24v, 220v hoặc 380v để cung cấp moment xoắn cho hoạt động của van. Có thời gian mở và đóng lâu hơn (khoảng 15-20s). Tuy nhiên, hiệu suất và tính kinh tế khi sử dụng lâu dài không thể đánh giá chính xác.

Van bi 3 ngã inox điều khiển khí nén

Thay vì sử dụng điện trong môi trường công nghiệp, người ta thường sử dụng van điều khiển khí nén. Bộ điều khiển này sử dụng áp lực khí nén để tạo moment xoắn hoạt động cho van. Các van này có thời gian mở và đóng rất nhanh, nhưng thường gây ra tiếng ồn lớn trong quá trình hoạt động.
