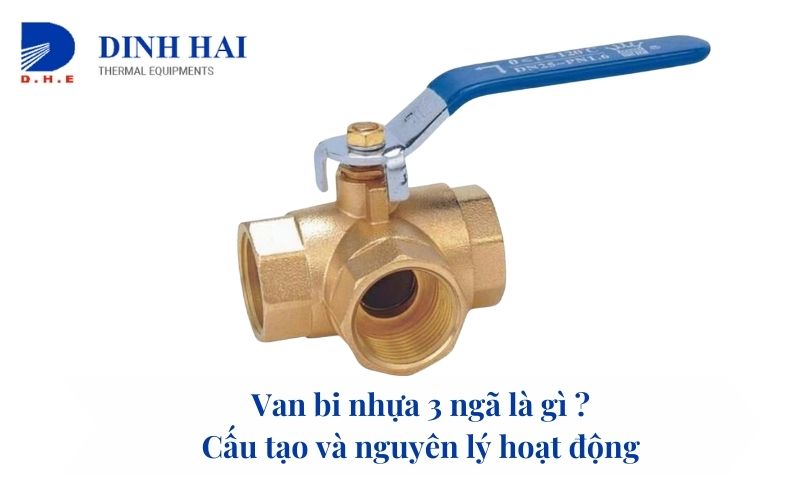

Van bi nhựa 3 ngã là gì ? Cấu tạo và nguyên lý hoạt động

Van bi nhựa 3 ngã, một trong những thành phần quan trọng trong các hệ thống đường ống và điều chỉnh dòng chảy. Hãy cùng tìm hiểu cụ thể hơn về van bi nhựa 3 ngã, từ cấu tạo, cách hoạt động, vai trò và ứng dụng của sản phẩm này trong các môi trường công nghiệp và hệ thống cung cấp nước.

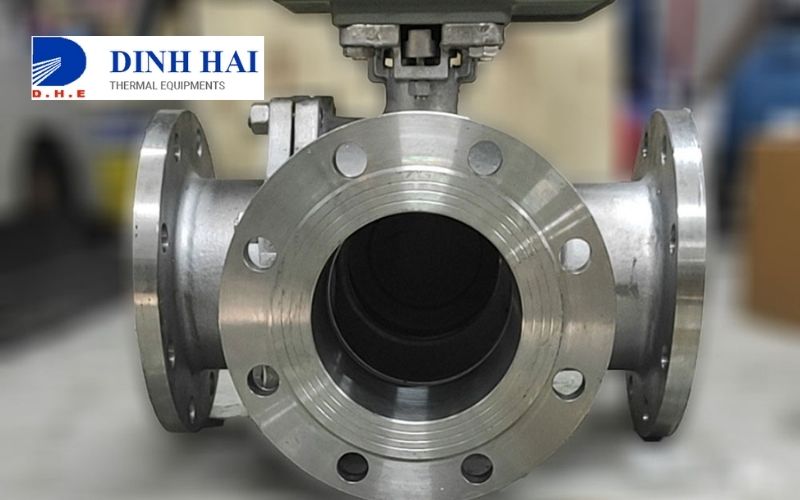

Van bi nhựa 3 ngã là gì ?

• Van bi nhựa 3 ngã, hay còn được gọi là dòng van bi ba cửa được sản xuất từ vật liệu nhựa. Nó được đặc biệt thiết kế để sử dụng trong các đường ống có sự phân nhánh dòng chảy khác biệt so với các loại van 2 cửa thông thường.
• Việc sử dụng vật liệu nhựa cho toàn bộ thân van cho phép sản phẩm này hoạt động tốt hơn trong các hệ thống nước ở điều kiện bình thường và thậm chí có thể áp dụng trong một số hệ thống hoá chất ở áp lực thấp.
• Dòng van bi nhựa UPVC nổi bật với hai dạng thiết kế chính là chữ L và dạng chữ T, phù hợp với các nhu cầu sử dụng khác nhau. Ví dụ, thiết kế chữ L chỉ cho phép đóng hoặc mở với hai cửa nhất định. Trong khi đó, thiết kế chữ T cho phép đóng mở nhiều cửa hơn.

Xem thêm :

• Van bi một chiều là gì ? Mọi thông tin cần biết

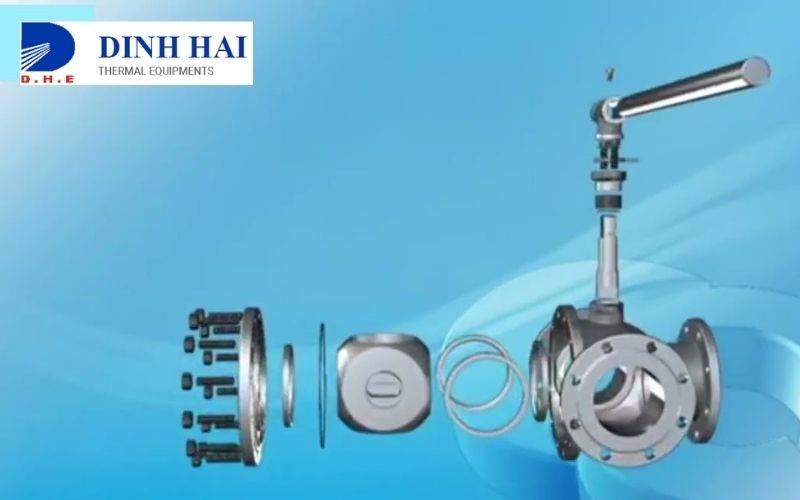

Cấu tạo van bi nhựa 3 ngã

Thân

Được làm từ nhựa tổng hợp có độ cứng cao, giúp sản phẩm có khả năng chịu được áp lực và làm việc hiệu quả trong thời gian dài. Thiết kế thân van dạng 3 ngã giúp việc đổi hướng và phân chia dòng chảy dễ dàng hơn. Thân van có khả năng chịu áp lực làm việc lên đến 10 bar và nhiệt độ dao động từ 50 đến 75 độ C.

Trục

Thường được làm từ hợp kim thép hoặc inox không gỉ để đảm bảo tính bền và tránh tình trạng kẹt van trong quá trình hoạt động kéo dài.

Bi

Được đục lỗ theo dạng chữ T hoặc L, giúp dòng chảy di chuyển theo hướng tương ứng với loại bi được sử dụng.

Zoăng

Sử dụng gioăng cao su cao cấp teflon, hoạt động hiệu quả trong môi trường nhiệt độ từ 50 đến 70 độ C. Gioăng có chức năng tạo độ kín cho van bi nhựa, ngăn chặn hiện tượng rò rỉ.

Bộ phận thực hiện hoạt động đóng mở

Phổ biến nhất là việc sử dụng tay gạt để điều khiển van. Tuy nhiên, vẫn có nhiều loại van bi nhựa sử dụng bộ điều khiển điện hoặc khí để thực hiện các chức năng điều khiển và kiểm soát khác nhau.

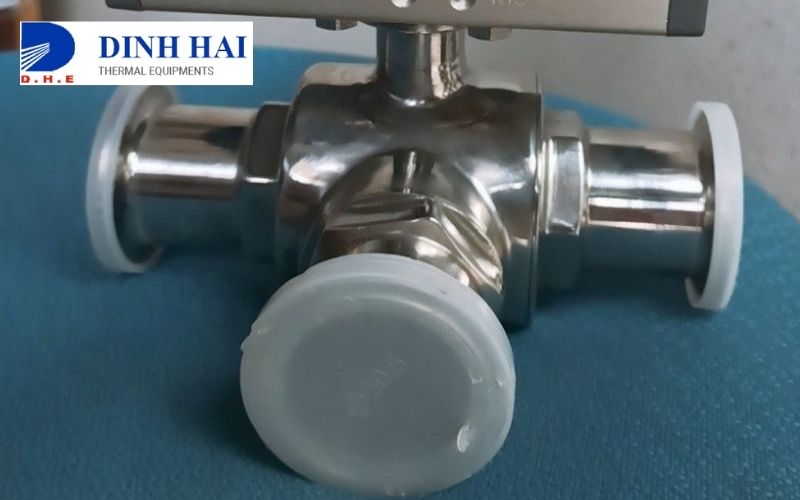

Nguyên lý hoạt động van bi nhựa 3 ngã

Dạng L

Dạng van chữ L chỉ có thể mở hoặc đóng hai cửa, khi một cửa được đóng thì cửa kia sẽ mở. Mặc dù vậy, van chữ L vẫn được ưa chuộng hơn so với van chữ T trong một số trường hợp, một phần là do nhu cầu sử dụng cụ thể của người dùng.

Dạng T

Với dòng van 3 ngã dạng chữ T, điểm đặc biệt nằm ở khả năng cho phép người dùng mở cùng lúc ba cửa van để phân chia dòng chảy một cách hiệu quả hơn. Điều này làm cho thiết kế của quả bi bên trong van khác hoàn toàn so với các loại van hai cửa thông thường.

Ưu điểm của van bi nhựa 3 ngã

• Các sản phẩm làm từ vật liệu nhựa luôn đáp ứng tiêu chuẩn vệ sinh cao trong các hệ thống nước sạch.
• Van có khả năng kết hợp với nhiều loại bộ điều khiển hoạt động khác nhau.
• Về mặt giá cả, chúng thường có giá rẻ hơn đáng kể so với các dòng van làm từ vật liệu inox.
• Thiết kế với rắc co ở mỗi vị trí cửa cho phép việc lắp đặt dễ dàng vào các đường ống nhựa hiện nay.
• Có khả năng tháo rời các bộ phận của van một cách dễ dàng, giúp việc bảo dưỡng trở nên thuận tiện.
• Có thể lắp đặt van trong các hệ thống ngoài trời mà không lo lắng về ảnh hưởng của điều kiện thời tiết.
• Có nguồn gốc nhập khẩu từ Trung Quốc và Đài Loan, trong đó giá của van từ Đài Loan thường cao hơn so với sản phẩm nhập từ Trung Quốc, tuy nhiên vẫn có sự lựa chọn phù hợp cho người tiêu dùng.

Phân loại các dòng van bi nhựa 3 ngã

Van bi nhựa 3 ngã tay gạt

• Van bi nhựa 3 ngã tay gạt được coi là một sản phẩm phổ biến và quen thuộc đối với người sử dụng. Đây là một dòng van bi nhựa PVC cơ bản và cần thiết, được vận hành bằng cơ chế tay gạt. Sự linh hoạt của nó cho phép điều chỉnh lượng dòng chảy một cách dễ dàng hơn. Và để nó hoạt động hiệu quả nhất, nên lắp đặt hướng lên trên.
• Sản phẩm này có khả năng vận chuyển linh hoạt, điều chỉnh dòng chảy bằng tay, giá thành thấp và kết nối dễ dàng với hệ thống.
• Ứng dụng của van bi nhựa 3 ngã tay gạt phổ biến trong môi trường nước sạch, nước sinh hoạt, và khu dân cư cũng như trong các môi trường làm việc với xăng dầu, khí nén, khí gas và các hệ thống có nồng độ axit loãng như nước muối, bazo, axit loãng và sản xuất bia rượu.

Van bi nhựa 3 ngã điều khiển điện

• Đây là một loại sản phẩm kết hợp giữa van bi nhựa PVC cao cấp và bộ điều khiển điện. Hoạt động của van phụ thuộc vào nguồn điện được cấp vào, có thể là 2 pha, 220V, hoặc 24V.
• Cách hoạt động của bộ điều khiển điện là thông qua việc sử dụng các dây điện 2 pha với nguồn điện 220V. Việc điều khiển van mở hoặc đóng sẽ phụ thuộc vào cấp điện và cách vận hành như mô tả: khi đấu điện dây 2 và 3 cùng 1 lúc, van sẽ mở; khi cấp điện vào dây 2 và 4, van sẽ đóng.
• Ứng dụng của van bi nhựa 3 ngã điều khiển điện thường xuất hiện trong các hệ thống sử dụng điện, môi trường làm việc cao áp, nước, xăng dầu, khí gas.

Van bi nhựa 3 ngã lắp khí nén

Van bi nhựa 3 ngã lắp khí nén là sự kết hợp giữa van bi nhựa ba ngã và bộ điều khiển khí nén. Cách hoạt động tương tự như dòng sản phẩm điều khiển điện khi sử dụng khí để điều chỉnh van mở hoặc đóng.

Ứng dụng của van bi nhựa 3 ngã

Hiện nay, van bi nhựa 3 ngã được áp dụng trong nhiều hệ thống và môi trường làm việc như sau:

• Lắp đặt trong các đường ống lọc nước để điều chỉnh dòng chảy của nước.
• Sử dụng trong các đường ống dẫn nước, đặc biệt là trong lĩnh vực chăn nuôi và nuôi trồng hải sản, nơi vật liệu như gang hoặc thép dễ bị ăn mòn do môi trường nước mặn.
• Lắp đặt cho các hệ thống đường ống thoát nước thải để kiểm soát dòng chảy của nước thải.
• Ứng dụng trong nhà máy chế biến thực phẩm, đặc biệt là trong sản xuất nước ngọt và bánh kẹo, giúp điều chỉnh lưu lượng chất lỏng trong quá trình sản xuất.
• Sử dụng trong các nhà máy cung cấp nước sinh hoạt hàng ngày để kiểm soát và điều chỉnh dòng chảy của nước.
• Áp dụng trong các nhà máy hóa chất sản xuất bột giặt, nước rửa bát, nước lau sàn và một số loại hoá chất khác để quản lý việc lưu thông và điều chỉnh chất lỏng trong quá trình sản xuất.

Một số lưu ý khi lắp đặt van bi nhựa 3 ngã

Việc lắp đặt luôn đóng vai trò quan trọng trong hiệu suất và tuổi thọ của van bi nhựa. Để tối ưu hóa khả năng hoạt động và đảm bảo tuổi thọ của van, có một số điều cần lưu ý khi lắp đặt:

• Van bi nhựa PVC có thể được lắp đặt trong môi trường như nước, khí gas và các đường ống với nhiệt độ phòng.
• Tránh lắp đầu van bi ngược để tránh gây khó khăn trong việc bảo trì và sửa chữa. Đảm bảo rằng các đầu nối được gắn chặt với ống và không có khoảng trống để tránh rò rỉ khi van hoạt động.
• Lắp đặt van theo chiều hướng đúng để đảm bảo hệ thống hoạt động đúng cách. Lắp đặt van theo hướng dựng đứng sẽ giúp cho việc vận hành trở nên thuận lợi hơn.
• Chú ý đến việc sử dụng rắc co và sử dụng băng tan để làm chặt mối nối, giúp tăng tính chắc chắn của kết nối và tránh rủi ro rò rỉ.
