Hệ thống đánh lửa đầu đốt công nghiệp: Cấu tạo và nguyên lý hoạt động

Hệ thống đánh lửa đầu đốt công nghiệp có nhiệm vụ tạo tia lửa ban đầu để đốt cháy hỗn hợp nhiên liệu và không khí. Hệ thống gồm biến áp đánh lửa, điện cực, dây dẫn, bộ điều khiển và thiết bị kiểm soát ngọn lửa, phối hợp theo trình tự để đầu đốt khởi động và vận hành an toàn.

Cấu tạo của hệ thống đánh lửa đầu đốt công nghiệp

Hệ thống đánh lửa là bộ phận quan trọng của đầu đốt gas, dầu DO/FO. Tùy từng loại đầu đốt, cấu tạo có thể khác nhau nhưng thường gồm biến áp đánh lửa, điện cực, dây dẫn và bộ điều khiển kết hợp thiết bị kiểm soát ngọn lửa.

Bộ biến áp đánh lửa

Bộ biến áp đánh lửa có nhiệm vụ chuyển đổi nguồn điện đầu vào thành điện áp cao để tạo tia lửa. Khi nhận tín hiệu từ bộ điều khiển, điện áp cao được truyền qua dây dẫn tới điện cực.

Biến áp cần cung cấp điện áp ổn định và phù hợp với yêu cầu của đầu đốt. Nếu biến áp yếu hoặc hư hỏng, tia lửa có thể không đủ mạnh khiến đầu đốt khó khởi động.

Điện cực đánh lửa

Điện cực là bộ phận trực tiếp tạo tia lửa điện để mồi cháy nhiên liệu. Điện cực thường được bố trí gần đầu phun, tại vị trí thuận lợi để tia lửa tiếp xúc với hỗn hợp nhiên liệu và không khí.

Khả năng đánh lửa phụ thuộc vào khoảng cách điện cực, vị trí lắp đặt và tình trạng bề mặt. Điện cực bị mòn, bám muội hoặc sai khe hở có thể khiến tia lửa yếu và đầu đốt khó bắt cháy.

Dây dẫn và bộ phận kết nối

Dây cao áp có nhiệm vụ truyền điện áp từ biến áp đến điện cực đánh lửa. Do làm việc với điện áp cao và gần khu vực có nhiệt độ lớn, dây cần có khả năng cách điện và chịu nhiệt tốt.

Các đầu nối phải chắc chắn, tiếp xúc tốt và không để xảy ra hiện tượng rò điện. Dây bị nứt, lão hóa hoặc đầu nối lỏng đều có thể ảnh hưởng đến quá trình tạo tia lửa.

Bộ điều khiển và thiết bị kiểm soát ngọn lửa

Bộ điều khiển quản lý trình tự hoạt động của hệ thống, bao gồm cấp gió, đánh lửa, cấp nhiên liệu và kiểm tra trạng thái ngọn lửa.

Thiết bị kiểm soát ngọn lửa có nhiệm vụ xác nhận nhiên liệu đã được đốt cháy. Tùy đầu đốt, hệ thống có thể sử dụng điện cực ion hóa, cảm biến UV hoặc loại cảm biến phù hợp khác.

Nếu không phát hiện được ngọn lửa trong khoảng thời gian an toàn được thiết lập, bộ điều khiển sẽ thực hiện trình tự ngắt nhiên liệu hoặc khóa lỗi theo thiết kế để hạn chế nhiên liệu chưa cháy tiếp tục đi vào buồng đốt.

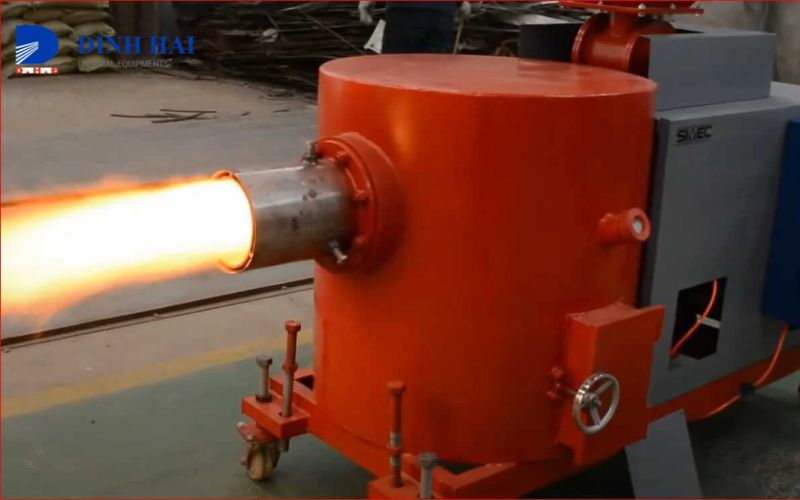

Nguyên lý hoạt động của hệ thống đánh lửa đầu đốt công nghiệp

Hệ thống đánh lửa hoạt động theo một trình tự được thiết lập sẵn. Các bước từ cấp nguồn, tạo tia lửa đến xác nhận ngọn lửa cần phối hợp chính xác để đầu đốt khởi động ổn định.

Cấp nguồn và tạo điện áp đánh lửa

Khi có lệnh khởi động và các điều kiện an toàn được đáp ứng, bộ điều khiển bắt đầu chu trình đánh lửa.

Biến áp nhận nguồn điện và tạo ra điện áp cao. Nguồn điện này được truyền qua dây cao áp tới điện cực để chuẩn bị hình thành tia lửa.

Hình thành tia lửa điện

Điện áp cao tạo ra chênh lệch điện thế tại khe đánh lửa, làm xuất hiện tia lửa điện.

Để đánh lửa hiệu quả, tia lửa phải đủ mạnh và xuất hiện đúng vị trí. Vì vậy, khoảng cách điện cực và vị trí của điện cực so với đầu phun cần được điều chỉnh theo yêu cầu kỹ thuật của từng đầu đốt.

Đốt cháy hỗn hợp nhiên liệu

Khi gas hoặc dầu được đưa vào vùng cháy và hòa trộn với không khí, tia lửa cung cấp nguồn năng lượng ban đầu để hỗn hợp bắt cháy.

Quá trình cơ bản diễn ra theo trình tự:

Cấp gió → tạo tia lửa → cấp nhiên liệu → bắt cháy → xác nhận ngọn lửa.

Thời điểm cấp nhiên liệu và thời gian đánh lửa phụ thuộc vào thiết kế của từng đầu đốt và bộ điều khiển. Bên cạnh tia lửa, tỷ lệ nhiên liệu - không khí phù hợp cũng là điều kiện quan trọng để quá trình bắt cháy diễn ra ổn định.

Duy trì và kiểm soát ngọn lửa

Sau khi nhiên liệu bắt cháy, cảm biến ngọn lửa gửi tín hiệu xác nhận về bộ điều khiển. Hệ thống sau đó chuyển từ giai đoạn khởi động sang vận hành bình thường.

Trong quá trình hoạt động, trạng thái ngọn lửa tiếp tục được giám sát. Nếu ngọn lửa bị mất bất thường, bộ điều khiển sẽ xử lý theo chương trình an toàn của đầu đốt, trong đó có việc ngừng cấp nhiên liệu khi cần thiết.

Các loại hệ thống đánh lửa đầu đốt công nghiệp phổ biến

Tùy loại nhiên liệu, công suất và thiết kế đầu đốt, hệ thống đánh lửa có thể sử dụng các phương pháp khác nhau. Phổ biến gồm đánh lửa bằng tia lửa điện, đánh lửa điện tử và đánh lửa trực tiếp.

Hệ thống đánh lửa bằng tia lửa điện

Đây là phương pháp phổ biến trên nhiều đầu đốt gas và dầu. Biến áp tạo điện áp cao, sau đó điện cực phát sinh tia lửa để mồi cháy nhiên liệu.

Ưu điểm của hệ thống này gồm:

• Cấu tạo tương đối đơn giản.

• Tạo tia lửa nhanh.

• Dễ kiểm tra và bảo trì.

• Phù hợp với nhiều loại đầu đốt.

Khả năng làm việc phụ thuộc nhiều vào biến áp, điện cực, dây cao áp và vị trí tạo tia lửa.

Hệ thống đánh lửa điện tử

Hệ thống đánh lửa điện tử sử dụng bộ điều khiển để quản lý thời điểm và trình tự đánh lửa. Hệ thống có thể phối hợp hoạt động giữa biến áp, điện cực, van nhiên liệu và cảm biến ngọn lửa.

Ưu điểm chính là khả năng tự động hóa cao, kiểm soát trình tự chính xác và dễ tích hợp với các thiết bị bảo vệ của đầu đốt. Khi đánh lửa thất bại, bộ điều khiển có thể nhận biết và chuyển hệ thống sang trạng thái an toàn theo chương trình cài đặt.

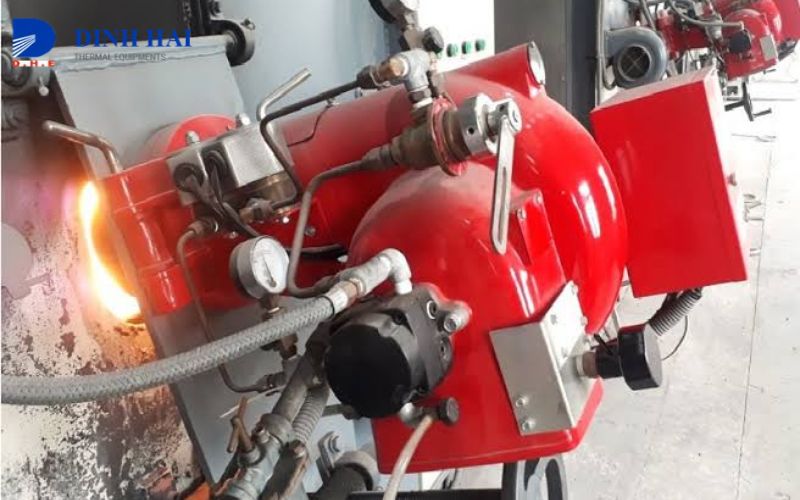

Hệ thống đánh lửa trực tiếp

Hệ thống đánh lửa trực tiếp sử dụng tia lửa để đốt cháy nhiên liệu tại đầu đốt chính mà không cần duy trì một ngọn lửa mồi riêng.

Phương pháp này có cấu tạo gọn và được sử dụng trên nhiều đầu đốt có công suất, loại nhiên liệu và thiết kế buồng đốt phù hợp. Với các hệ thống công suất lớn hoặc yêu cầu đặc biệt, nhà sản xuất có thể sử dụng đầu đốt mồi trước khi kích hoạt đầu đốt chính.

Những yếu tố ảnh hưởng đến khả năng đánh lửa của đầu đốt

Khả năng đánh lửa không chỉ phụ thuộc vào biến áp và điện cực mà còn liên quan đến nguồn điện, nhiên liệu, không khí và hệ thống điều khiển. Một số yếu tố cần chú ý gồm:

• Nguồn điện: Điện áp không ổn định có thể ảnh hưởng đến biến áp và bộ điều khiển.

• Biến áp đánh lửa: Biến áp yếu hoặc hư hỏng khiến tia lửa không đủ mạnh.

• Điện cực: Điện cực bẩn, mòn hoặc sai khe hở làm giảm khả năng tạo tia lửa.

• Dây cao áp: Dây nứt, xuống cấp hoặc tiếp xúc kém có thể gây rò điện.

• Áp suất nhiên liệu: Áp suất gas hoặc dầu không phù hợp ảnh hưởng đến khả năng bắt cháy.

• Tỷ lệ nhiên liệu - không khí: Quá nhiều hoặc quá ít không khí đều có thể khiến hỗn hợp khó bắt lửa.

• Đầu phun: Béc phun bẩn hoặc tắc làm nhiên liệu phân bố không đều.

• Cảm biến ngọn lửa: Cảm biến bẩn hoặc hư hỏng có thể khiến bộ điều khiển không nhận biết được trạng thái cháy.

• Bộ điều khiển: Lỗi tín hiệu hoặc liên động có thể làm gián đoạn chu trình đánh lửa.

Khi đầu đốt thường xuyên đánh lửa thất bại, cần kiểm tra tổng thể hệ thống thay vì chỉ thay điện cực hoặc biến áp. Việc xác định đúng nguyên nhân giúp khắc phục sự cố hiệu quả và tránh lỗi lặp lại.

Kết luận

Hệ thống đánh lửa đầu đốt công nghiệp giữ vai trò tạo tia lửa ban đầu để đốt cháy nhiên liệu, đồng thời phối hợp với bộ điều khiển và cảm biến để kiểm soát quá trình hình thành ngọn lửa. Các bộ phận như biến áp, điện cực, dây cao áp và thiết bị kiểm soát cần hoạt động đồng bộ để đầu đốt khởi động ổn định.

Trong quá trình sử dụng, cần kiểm tra định kỳ hệ thống đánh lửa, đồng thời đảm bảo nguồn điện, áp suất nhiên liệu và lượng không khí phù hợp. Điều này giúp hạn chế tình trạng khó bắt lửa, ngắt đầu đốt và các sự cố phát sinh trong quá trình vận hành.
