Cảm biến áp suất là gì ? Cảm biến có các loại nào ? Giá cảm biến áp suất ra sao ? Hãy cùng Đình Hải đi tìm hiểu mọi thông tin về về cảm biến áp suất - Pressure Transmitter tại bài viết dưới đây nhé !

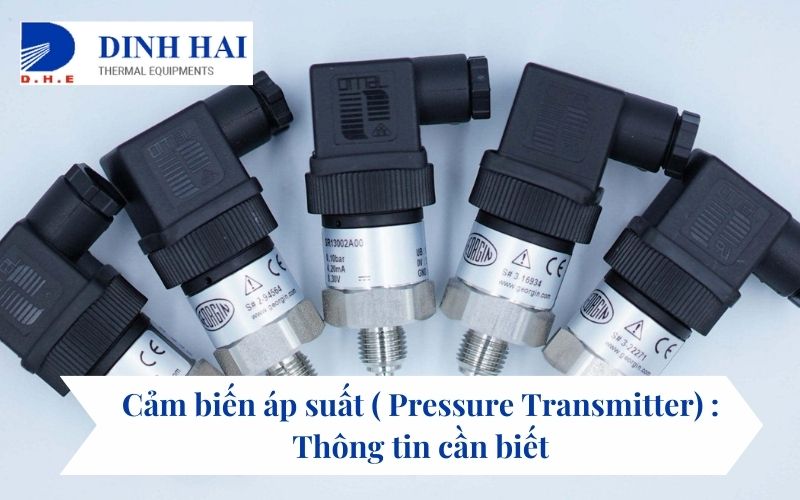

Pressure Transmitter là gì?

Pressure Transmitter

hay còn gọi là cảm biến áp suất là thiết bị dùng để đo áp suất chất lỏng, khí hoặc hơi và chuyển đổi nó thành tín hiệu điện để truyền tải dữ liệu đến hệ thống điều khiển. Chúng thường được sử dụng trong các ngành công nghiệp như dầu khí, hóa chất, và sản xuất để giám sát và điều khiển áp suất trong các quy trình.

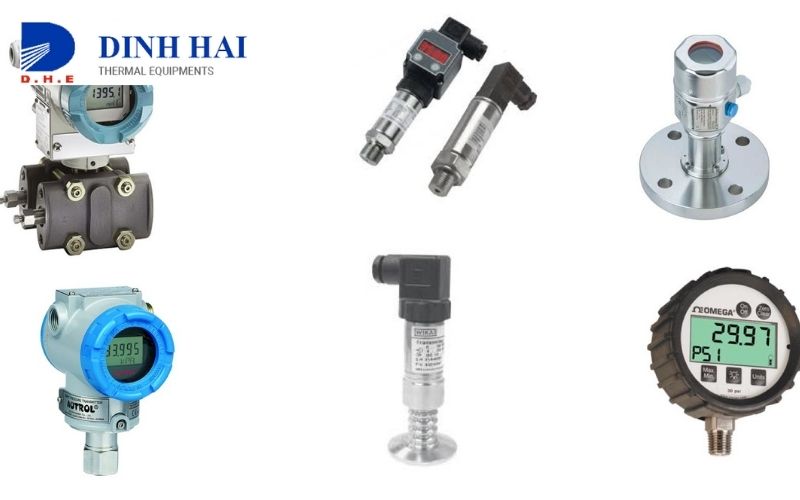

Pressure Transmitter là gì?
Xem thêm :

 Cảm biến áp suất dạng màng là gì? Cấu tạo nguyên lý hoạt động

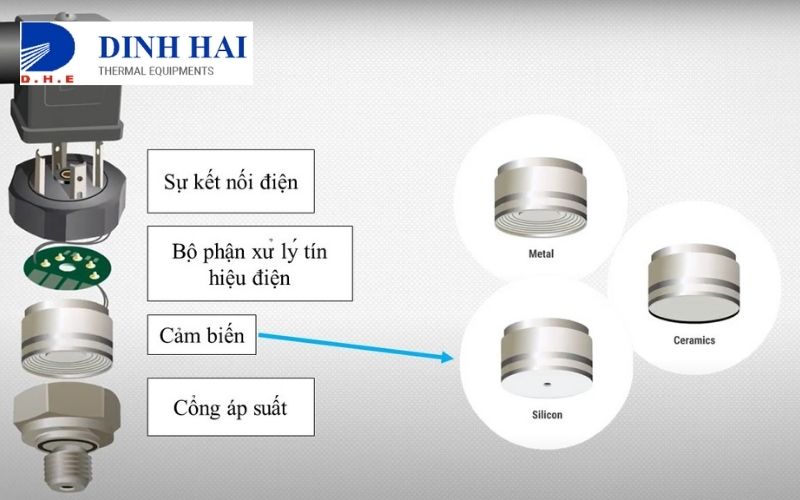

Cấu tạo và nguyên lý hoạt động của Pressure Transmitter - cảm biến áo suất

Cấu tạo đơn giản của Pressure Transmitter - Cảm biến áp suất

Pressure Transmitter được phân loại thành nhiều dạng khác nhau, tùy thuộc vào mục đích sử dụng và cấu trúc của chúng. Mặc dù vậy, chúng đều bao gồm những thành phần chính sau:

Thân cảm biến (Body)

Là phần bên ngoài bọc bên trong cảm biến, chịu trách nhiệm bảo vệ các thành phần bên trong khỏi tác động bên ngoài. Thân cảm biến thường được làm từ vật liệu như thép không gỉ SS304/SS316 hoặc các vật liệu đặc biệt khác tùy vào từng trường hợp cụ thể.

Kết nối cơ khí (Process connection)

Là phần bên ngoài bọc bên trong cảm biến, chịu trách nhiệm bảo vệ các thành phần bên trong khỏi tác động bên ngoài. Thân cảm biến thường được làm từ vật liệu như thép không gỉ SS304/SS316 hoặc các vật liệu đặc biệt khác tùy vào từng trường hợp cụ thể.

Màng cảm biến (Sensing diaphragm)

Là phần nằm trong thân cảm biến, ngay phía trên phần kết nối cơ khí. Chức năng chính của nó là cảm nhận giá trị áp lực từ môi trường và truyền tới phần capsule phía trên. Màng cảm biến chỉ tiếp nhận áp lực cơ học và ngăn chặn môi trường xâm nhập vào các thành phần điện ở phía trên.

Bộ phận làm kín (O-ring Seals)

Thường làm từ vật liệu như cao su hoặc các biến thể của nó, chịu trách nhiệm kín chặt phần tiếp xúc giữa màng cảm biến và bên trong thân cảm biến, ngăn chặn môi trường xâm nhập vào màng và tiếp xúc với các thành phần điện có thể gây hỏng.
Cấu tạo và nguyên lý hoạt động của Pressure Transmitter - cảm biến áo suất

Bộ phận cảm biến (Capsule)

Là phần ở trên cùng của màng cảm biến, nhận tín hiệu từ áp suất và truyền tín hiệu này đến bộ phận xử lý. Chức năng của nó là chuyển đổi tín hiệu cơ áp suất sang dạng tín hiệu điện phù hợp với bộ phận xử lý.

Bộ phận xử lý

Nhận tín hiệu từ bộ phận cảm biến và thực hiện các xử lý để chuyển đổi chúng thành các tín hiệu chuẩn như 4 ~ 20 mA (tín hiệu phổ biến nhất), 0 ~ 5 VDC, 0 ~ 10 VDC, 1 ~ 5 VDC...

Cáp kết nối (Cable Connection)

Nằm ở phía trên cùng của cảm biến, là phần cáp điện nhận tín hiệu từ bộ phận xử lý và truyền tới các thiết bị hiển thị, cảnh báo hoặc điều khiển. Bộ phận này có thể được thiết kế hoặc lựa chọn theo yêu cầu của khách hàng, có thể có hoặc không có một đầu bảo vệ thường được làm bằng nhựa.

Nguyên lý hoạt động của Pressure Transmitter - cảm biến áp suất

Nguyên tắc hoạt động của cảm biến áp suất (Pressure Transmitter) tương tự như các loại cảm biến khác, đòi hỏi một nguồn tác động (trong trường hợp này là áp suất) để ảnh hưởng lên cảm biến (thường là một màng đo đặt trên các thành phần điện trở), cảm biến chuyển đổi giá trị này và gửi đến vi xử lý. Vi xử lý sau đó xử lý tín hiệu và chuyển nó về thiết bị hiển thị (nếu người dùng cần biết giá trị áp suất) hoặc thiết bị điều khiển, PLC, để điều khiển hoạt động của động cơ.

Có mấy loại Pressure Transmitter - Cảm biến áp suất phổ biến?

Tùy thuộc vào tiêu chí phân loại, cảm biến áp suất Pressure Transmitter sẽ có nhiều loại khác nhau. Dựa trên phạm vi sử dụng, cảm biến đo áp suất có thể được chia thành những loại sau:

Cảm biến áp suất tuyệt đối (Absolute Pressure Sensor)

  • Loại cảm biến này được thiết kế để đo áp suất so với áp suất không tuyệt đối. Chúng hoạt động dựa trên nguyên tắc nén một bar vào cảm biến.
  • Khi được đặt trong môi trường khí quyển, áp suất đo được sẽ là 1 bar. Do chúng luôn đo theo áp suất chuẩn (áp suất chân không) nên sẽ không bị ảnh hưởng bởi sự thay đổi áp suất khí quyển và ít bị ảnh hưởng bởi sự thay đổi nhiệt độ.
Ví dụ: Khi đặt trong môi trường không khí và có một lực tác động là 1 bar, giá trị đo được của cảm biến áp suất tuyệt đối là 2 bar.

Cảm biến áp suất tương đối (Relative Pressure Sensor)

Loại cảm biến này hoạt động bằng cách so sánh áp suất đo với áp suất khí quyển hiện tại. Khi đặt cảm biến đo áp suất trong môi trường khí quyển, áp suất đo được sẽ là 0 bar.
Ví dụ: Khi áp suất tương đối bằng 1 bar, áp suất tại vị trí đo sẽ lớn hơn áp suất khí quyển một đại lượng áp suất là 1 bar.

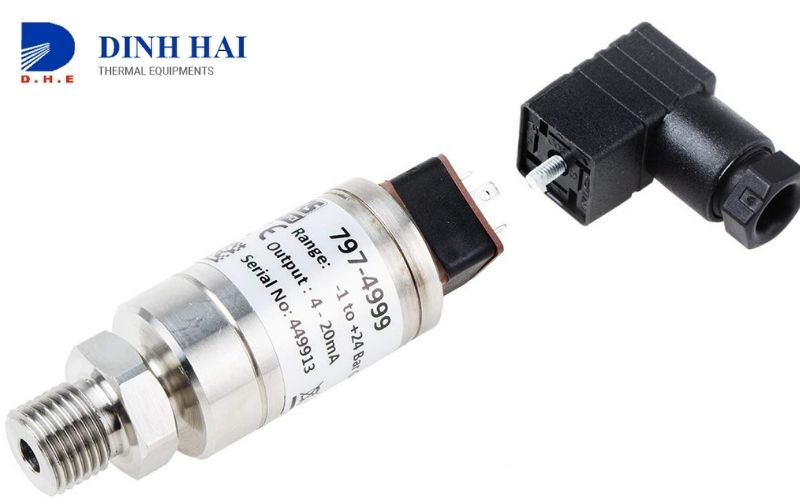

Có mấy loại Pressure Transmitter - Cảm biến áp suất phổ biến?

Cảm biến áp suất chênh áp (Differential Pressure Sensor)

Loại cảm biến này được sử dụng để đo sự chênh lệch giữa hai áp suất, một áp suất được kết nối với mỗi bên của cảm biến. Chúng có thể được dùng để đo nhiều đặc tính như giảm áp suất trên bộ lọc dầu hoặc khí, mức chất lỏng (so sánh áp suất trên và dưới chất lỏng) hoặc tốc độ dòng chảy (đo sự thay đổi áp suất qua một giới hạn).

Cảm biến áp suất - Pressure transmitter cần có các thông số gì ?

  • Trước hết, để hiểu rõ về cảm biến áp suất, chúng ta cần xem xét dãy đo áp suất mà cảm biến có thể đo được. Đây là thông số quan trọng do các kỹ sư thiết kế cung cấp, phù hợp với các hệ thống đường ống.
  • Có đến gần 100 dãy đo khác nhau, nhưng phổ biến là các dãy đo như 0-1bar, 0-2,5bar, 0-4bar, 0-10bar, 0-16bar, 0-25bar, 0-40bar, 0-80bar, 0-100bar, 0-160bar, 0-250bar, 0-300bar, 0-400bar...
  • Ngoài ra, cũng có các dãy đo rất nhỏ như 0-100 pascal, 0-200 pascal, 0-500 pascal... Lưu ý rằng 1 bar tương đương với 100.000 pascal, do đó, các dãy đo cực nhỏ có giá thành cao hơn.
  • Thông số tiếp theo cần quan tâm là nhiệt độ mà cảm biến áp suất có thể chịu đựng. Thông thường, nhiệt độ chịu đựng của cảm biến áp suất tiêu chuẩn dao động từ -25 đến 125°C.
  • Tuy nhiên, tùy thuộc vào nhu cầu cụ thể, có thể lựa chọn cảm biến chịu nhiệt độ cao hơn, lên đến 300°C, với việc làm mát bằng dung dịch silicon.
  • Một yếu tố quan trọng khác là kiểu kết nối cơ khí của cảm biến áp suất, có thể biết đến qua các kiểu kết nối khác nhau như G1/2 DIN3852, G1/2 EN837, G1/4 DIN 3852, G1/4 EN837, G1/2 open port, 1/2 NPT, 1/4 NPT...
  • Mỗi kiểu kết nối này phù hợp với các yêu cầu và tiêu chuẩn khác nhau trong việc kết nối cảm biến áp suất vào hệ thống hay thiết bị.

Top 7 loại Pressure Transmitter - Cảm biến áp suất tốt nhất hiện nay

Cảm biến áp suất Autonics

  • Cảm biến áp suất Autonics là một sản phẩm đo lường áp suất nổi tiếng từ Hàn Quốc. Điểm đặc biệt và thú vị của cảm biến áp suất của hãng này là tính năng hiển thị thông qua LED được tích hợp sẵn.
  • Khác với nhiều hãng khác, việc có màn hình hiển thị LED trên cảm biến áp suất thường là một tùy chọn riêng biệt và không đi kèm theo. Autonics đã tích hợp rất nhiều tính năng vào một sản phẩm duy nhất, đem lại sự tiện lợi cho người dùng.
  • Đặc điểm chủ yếu của cảm biến áp suất Autonics là phù hợp với các ứng dụng áp suất âm và áp suất thấp. Bên cạnh đó, tất cả tài liệu liên quan đến cảm biến áp suất của Autonics đều được dịch sang tiếng Việt, giúp việc sử dụng trở nên thuận tiện hơn.

Cảm biến áp suất SMC

  • SMC là một tập đoàn hàng đầu trong sản xuất thiết bị khí nén tại Nhật Bản, hoạt động từ năm 1959 và có mạng lưới hoạt động rộng khắp, với 82 chi nhánh trên toàn thế giới và nhà máy tại 28 quốc gia.
  • Cảm biến áp suất chân không của SMC là một trong những sản phẩm phổ biến được sử dụng rộng rãi trong các nhà máy tại Châu Á.
  • Cảm biến áp suất chân không SMC, hay còn được biết đến với tên gọi cảm biến áp suất âm (hoặc áp suất hút), là thiết bị dùng để đo độ chân không trong hệ thống chân không.
  • Cảm biến này của SMC có tích hợp màn hình hiển thị mức áp suất, hiển thị đa dạng đơn vị như mbar, mmHg, Torr, Mbar, kPa, giúp người dùng quan sát và giám sát chính xác mức áp suất thực tế của hệ thống.
  • Khi cảm biến đạt mức áp suất được cài đặt, nó sẽ đưa ra tín hiệu analog như 0-5V, 4-20mA hoặc 0-10V. Đồng thời, cảm biến này cũng có thể xuất tín hiệu tiếp điểm NPN hoặc PNP để điều khiển việc đóng ngắt hệ thống bơm chân không.

Cảm biến áp suất OMRON

  • Thương hiệu Omron là một trong những thương hiệu nổi tiếng đến từ Nhật Bản - Xứ sở hoa anh đào. Từ khi thành lập vào năm 1933, Omron đã trở thành biểu tượng của sự chất lượng, an toàn và tin cậy.
  • Thương hiệu này đã trở nên quen thuộc với nhiều khách hàng thông qua những linh kiện được sử dụng trong hệ thống thiết bị công nghiệp. Các sản phẩm cảm biến của Omron đều được sản xuất với chất lượng cao và tích hợp công nghệ mới nhất.
  • Cảm biến này được áp dụng để nhận biết các trạng thái vật lý, hóa học hoặc sinh học, sau đó chuyển đổi chúng thành tín hiệu điện để truyền thông tin. Những tín hiệu này sau đó được truyền qua các thiết bị máy móc để thực hiện các công việc cụ thể như mở, đóng thiết bị hoặc cảnh báo về nồng độ trong môi trường.

Cảm biến áp suất Danfoss

  • Danfoss là một tập đoàn lớn chuyên sản xuất các thiết bị công nghiệp, trong đó bao gồm cả cảm biến áp suất nước. Thương hiệu này bắt đầu hoạt động từ năm 1933 và trong gần 90 năm phát triển, sản phẩm của Danfoss đã xuất hiện ở khắp mọi nơi trên toàn cầu.
  • Loại cảm biến này thường được sử dụng trong máy bơm nước. Mặc dù Danfoss là một thương hiệu đến từ Đan Mạch, nhưng sản xuất cảm biến của họ thường được thực hiện tại các nhà máy ở Trung Quốc.
  • Cảm biến áp suất nước của Danfoss thường có thiết kế nhỏ gọn và đơn giản. Chúng thường được thiết kế với chân ren chắc chắn, được làm từ chất liệu inox 316, đảm bảo độ bền và an toàn cho người sử dụng.

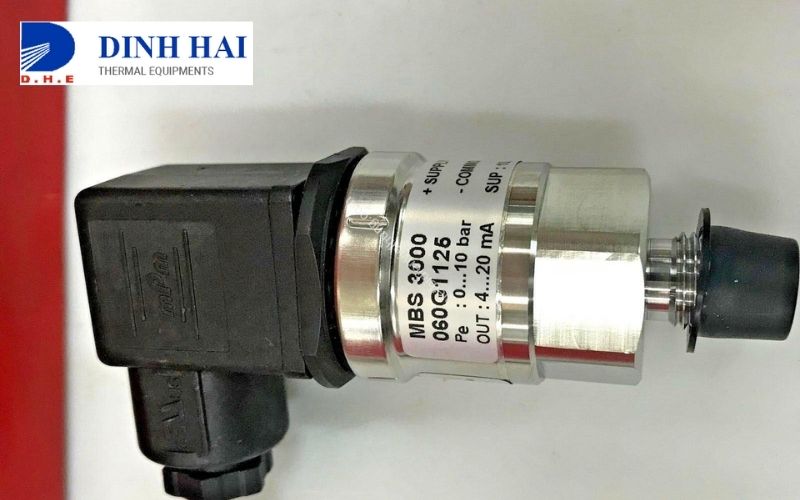

Top 7 loại Pressure Transmitter - Cảm biến áp suất tốt nhất hiện nay

Cảm biến áp suất Sensys

  • Sensys là một thương hiệu nổi tiếng chuyên sản xuất cảm biến áp suất đa dạng từ Hàn Quốc. Sản phẩm cảm biến áp suất của Sensys rất phổ biến tại thị trường Việt Nam vì sự đa dạng chủng loại và mẫu mã.
  • Các loại cảm biến này được sử dụng rộng rãi trong nhiều ngành công nghiệp như hoá chất, hệ thống cấp thoát nước, và giám sát thuỷ lực.
  • Đặc biệt, dòng cảm biến áp suất Sensys mã M5256 từ 0 - 10 bar được sử dụng phổ biến tại Việt Nam với giá cả phù hợp với người tiêu dùng.

Cảm biến áp suất Keller

  • Keller là một trong những nhà sản xuất hàng đầu về thiết bị cảm biến áp suất có uy tín lâu năm trên thị trường. Thiết bị cảm biến áp suất của Keller được biết đến rộng rãi ở nhiều khu vực như Châu Âu, Châu Á và Mỹ.
  • Các mẫu mã cảm biến áp suất của Keller đa dạng và được ứng dụng rộng rãi trong công nghiệp. Keller không chỉ sản xuất các linh kiện cảm biến áp suất mà còn cung cấp sensor áp suất hoàn chỉnh.
  • Với cảm biến áp suất của Keller, người dùng hoàn toàn yên tâm vì nó được sản xuất 100% tại Thụy Sĩ. Cảm biến áp suất Keller có thiết kế thân nhỏ gọn nhưng chất lượng tốt, bền bỉ và ổn định, điểm mạnh này khiến nó hoàn toàn nổi bật trong phân khúc giá của mình.

Cảm biến áp suất Georgin

  • Georgin là một nhà sản xuất uy tín về các thiết bị đo lường và cảm biến áp suất, có trụ sở chính tại Pháp. Nó nổi tiếng với những sản phẩm cảm biến áp suất chất lượng cao, cung cấp giải pháp đo lường chính xác và đáng tin cậy cho nhiều ngành công nghiệp khác nhau: điện tử, dầu khí, y tế…
  • Các sản phẩm của họ bao gồm cảm biến áp suất tĩnh, cảm biến áp suất động, cảm biến áp suất chân không và các loại cảm biến khác. Chúng được thiết kế để đáp ứng các yêu cầu khắt khe về chính xác, độ tin cậy và hiệu suất trong các môi trường khó khăn và yêu cầu chặt chẽ.

Bảng giá cảm biến áp suất Danfoss cập nhật mới nhất 2024

Model Cảm biến đo áp suất Danfoss Giá bán(VND)
MBS3000(060G1112) (0-160bar) Danfoss                                2,677,500
MBS3000(060G1125) (0-10bar) Danfoss                                2,677,500
MBS3000(060G1122) (0-2.5bar) Danfoss                                2,677,500
MBS3000(060G3813) (0-16bar) Danfoss                                2,950,000
MBS3000(060G1650) (0-10bar) Danfoss                                2,950,000
MBS3000(060G1123) (0-4bar) Danfoss                                2,677,500
MBS1900 (0-10BAR)                                  2,560,000


Lưu ý : Bảng giá trên chỉ mang tính chất tham khảo để có giá chính xác và tốt nhất xin vui lòng liên hệ : 0913916150

Ứng dụng của cảm biến áp suất

Hiện nay, các đầu dò áp suất được sử dụng rộng rãi trong nhiều lĩnh vực ứng dụng, đặc biệt là trong môi trường nhà máy công nghiệp, có một số ứng dụng cụ thể như sau:
  • Cảm biến đo áp suất cho hệ thống thủy lực, nước, khí nén, áp suất gas, và các chất lỏng khác.
  • Cảm biến áp lực thường được sử dụng để đo trong hệ thống lò hơi, đặc biệt là đo trực tiếp trên lò hơi. Đây là khu vực đòi hỏi độ chính xác cao và phải chịu được nhiệt độ cao.
  • Trên các máy nén khí, cảm biến áp suất được sử dụng để giới hạn áp suất đầu ra, ngăn chặn các tình huống quá áp gây hư hỏng và nguy cơ cháy nổ. Cũng như trên các trạm bơm nước, sensor áp suất được sử dụng để giám sát áp suất, thông tin này được đưa về PLC hoặc biến tần để điều khiển bơm nước.
  • Đối với việc điều áp hoặc điều khiển áp suất sau van điều khiển, cảm biến áp lực đóng vai trò quan trọng, ảnh hưởng trực tiếp đến áp suất đầu ra sau van điều khiển.
  • Trên các xe cẩu thường có các ben thuỷ lực, việc giám sát các ben này rất quan trọng vì nó ảnh hưởng đến lực kéo của ben. Do đó, họ thường lắp Pressure Transducer để giám sát áp suất trên các ben thuỷ lực này.
  • Các tank chứa nước hoặc nguyên vật liệu thường sử dụng cảm biến áp lực để đo mức trong các tank này.
  • Trong các dây chuyền tự động hóa, sản xuất linh kiện điện tử, linh kiện ô tô và nhiều ứng dụng sản xuất khác.

Một số tiêu chí cần thiết khi lựa chọn Pressure Transmitter

Ngày nay, việc phân biệt và lựa chọn cảm biến áp suất phù hợp trở nên khó khăn đối với nhiều người. Để mua cảm biến phù hợp và hiệu quả, bạn nên chú ý đến các điểm sau:

Lưu chất cần đo

Xác định loại chất lỏng hoặc khí mà bạn muốn đo áp suất, như nước, hơi, dầu, hóa chất, chất lỏng có độ nhớt hay cặn. Từ đó, có thể xác định vật liệu và loại cảm biến phù hợp.

Dải đo

Xác định áp suất tối đa cần đo, chọn dãy áp suất phù hợp. Lựa chọn một dải đo cao hơn khoảng 30% áp suất tối đa để đảm bảo độ bền và tránh hỏng cảm biến trong trường hợp quá áp.

Đơn vị đo

Xác định đơn vị đo phù hợp như bar, kgf/cm2, psi, mH2O để thuận tiện theo dõi và quan sát.

Kiểu kết nối

Xác định kiểu kết nối phù hợp với đường ống, hệ thống hoặc thiết bị cần lắp cảm biến. Có ba loại kết nối phổ biến là ren, mặt bích và clamp.
Một số tiêu chí cần thiết khi lựa chọn Pressure Transmitter

Sai số cho phép

Xác định mức sai số cho phép, khả năng chịu quá áp của cảm biến.

Nhiệt độ làm việc

Xác định nhiệt độ làm việc của chất lỏng hoặc khí để chọn loại cảm biến có nhiệt độ thiết kế phù hợp. Trong trường hợp nhiệt độ vượt quá giới hạn cho phép, có thể cần sử dụng phụ kiện bảo vệ như ống syphon để tránh hỏng cảm biến.

Tín hiệu ngõ ra

Xác định tín hiệu ngõ ra phù hợp với nhu cầu sử dụng, bao gồm tín hiệu 4-20mA, 0-10V, 0-5V...
