Van điện từ gas: Giải pháp kiểm soát dòng gas tự động

Van điện từ gas là thiết bị được sử dụng để đóng mở dòng gas tự động thông qua tín hiệu điện. Với khả năng phối hợp cùng bộ điều khiển, cảm biến và các thiết bị bảo vệ, van được ứng dụng phổ biến trong hệ thống cấp gas, lò hơi, lò sấy và đầu đốt công nghiệp.

Van điện từ gas hoạt động như thế nào?

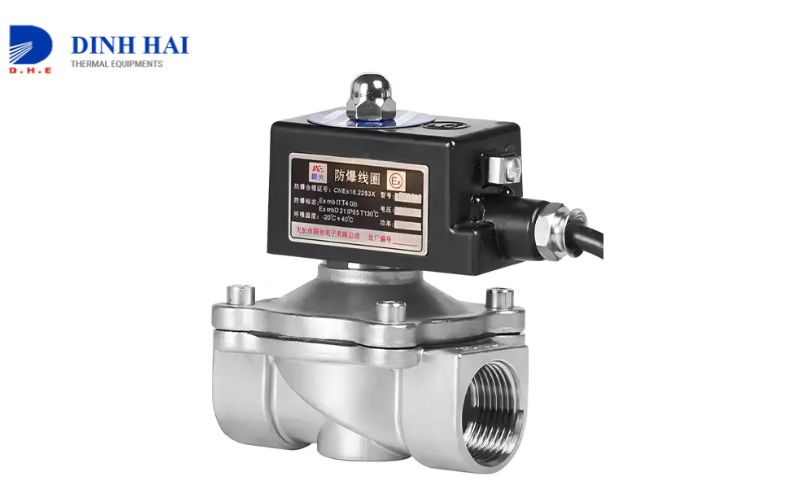

Van điện từ gas là loại van sử dụng lực điện từ để điều khiển trạng thái đóng hoặc mở của dòng gas. Cấu tạo cơ bản thường gồm thân van, cuộn coil điện từ, lõi van, lò xo và bộ phận làm kín.

Khi cuộn coil được cấp điện, từ trường sinh ra làm dịch chuyển lõi van, từ đó thay đổi trạng thái đóng hoặc mở của đường gas. Khi ngắt điện, lò xo đưa lõi van trở lại trạng thái ban đầu. Cơ chế này cho phép van phản hồi nhanh theo tín hiệu điều khiển mà không cần thao tác đóng mở thủ công.

Trong các hệ thống gas công nghiệp, loại thường đóng (Normally Closed - NC) được sử dụng phổ biến. Ở trạng thái không cấp điện, van đóng; khi được cấp điện đúng điện áp, van mới cho phép gas đi qua. Khi mất điện hoặc hệ thống phát hiện điều kiện không an toàn, nguồn cấp cho coil có thể bị ngắt để van trở về trạng thái đóng.

Tuy nhiên, nguyên lý cụ thể còn phụ thuộc vào thiết kế van trực tiếp, gián tiếp, thường đóng hoặc thường mở. Vì vậy cần kiểm tra thông số của từng model trước khi sử dụng.

Ứng dụng của van điện từ gas trong hệ thống

Nhờ khả năng đóng mở bằng tín hiệu điện, van điện từ gas có thể kết nối với bộ điều khiển và các thiết bị giám sát để tự động kiểm soát nguồn gas trong nhiều hệ thống.

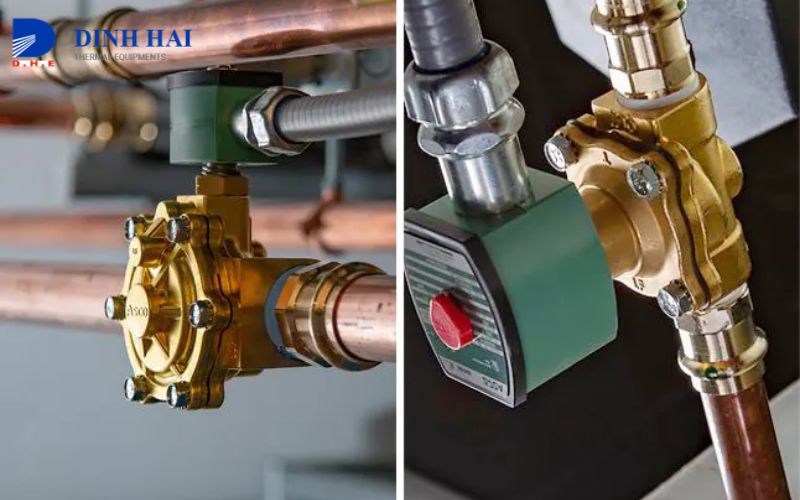

Hệ thống cấp và phân phối gas

Trong hệ thống cấp và phân phối gas, van điện từ được lắp trên đường ống để kiểm soát việc cấp gas đến từng khu vực hoặc thiết bị sử dụng.

Van có thể phối hợp với bộ điều khiển, cảm biến hoặc hệ thống quản lý trung tâm để đóng mở nguồn gas theo yêu cầu vận hành. Trong một số hệ thống, khi phát hiện điều kiện bất thường, tín hiệu điều khiển sẽ ngắt điện để van thường đóng thực hiện khóa dòng gas.

Lò hơi, lò sấy và thiết bị gia nhiệt

Lò hơi, lò sấy và các thiết bị gia nhiệt sử dụng gas cần kiểm soát quá trình cấp nhiên liệu theo từng giai đoạn vận hành.

Van điện từ gas có nhiệm vụ đóng hoặc mở nguồn nhiên liệu theo tín hiệu từ hệ thống điều khiển. Khi thiết bị bắt đầu hoạt động và các điều kiện cho phép được đáp ứng, van mở để cấp gas. Khi hệ thống dừng hoặc xuất hiện tín hiệu bảo vệ, van đóng để ngừng cấp nhiên liệu.

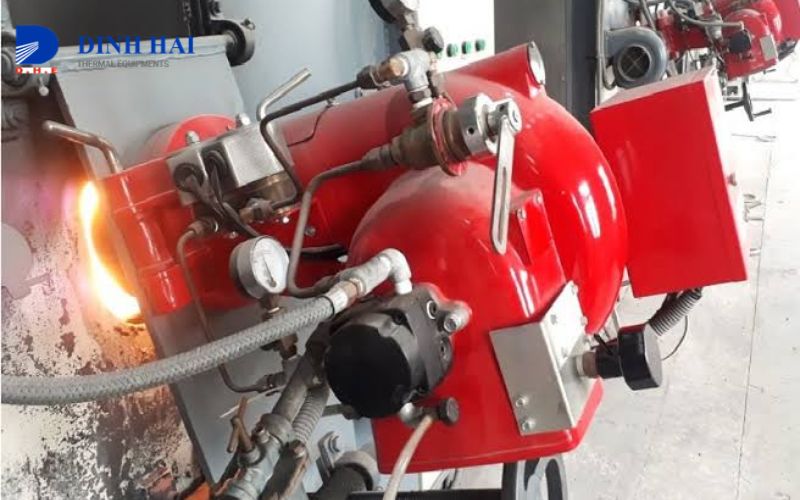

Hệ thống đầu đốt gas công nghiệp

Trong hệ thống đầu đốt gas, van điện từ là một thành phần quan trọng trên đường cấp nhiên liệu. Van thường hoạt động cùng bộ điều khiển đầu đốt, bộ điều áp, công tắc áp suất và thiết bị giám sát ngọn lửa.

Khi đầu đốt thực hiện đúng trình tự khởi động, bộ điều khiển cấp tín hiệu cho van mở để gas đi tới đầu đốt. Nếu không phát hiện ngọn lửa hoặc hệ thống gặp điều kiện không cho phép tiếp tục vận hành, tín hiệu điều khiển được ngắt và van đóng nguồn gas theo thiết kế của hệ thống.

Hệ thống điều khiển và bảo vệ gas

Van điện từ gas có thể kết nối với nhiều thiết bị điều khiển và giám sát như cảm biến rò rỉ gas, bộ điều khiển đầu đốt, rơ-le hoặc hệ thống điều khiển tự động.

Ví dụ, khi cảm biến phát hiện nồng độ gas vượt ngưỡng cài đặt, hệ thống có thể phát tín hiệu để đóng van và ngắt nguồn gas. Trong hệ thống đầu đốt, van cũng có thể được điều khiển đóng khi mất điện, mất lửa hoặc một liên động an toàn không đáp ứng yêu cầu.

Van điện từ chỉ là một thành phần trong hệ thống bảo vệ gas. Khả năng bảo vệ tổng thể còn phụ thuộc vào thiết kế đường ống, cảm biến, bộ điều khiển và các thiết bị an toàn liên quan.

Cách lựa chọn van điện từ gas phù hợp

Lựa chọn van điện từ gas cần căn cứ vào đặc tính môi chất và điều kiện vận hành thực tế. Không nên chỉ dựa vào kích thước đường ống hoặc giá thành vì van không phù hợp có thể ảnh hưởng đến khả năng cấp gas và hoạt động của toàn hệ thống.

Xác định loại gas và áp suất làm việc

Trước tiên cần xác định loại gas sử dụng như LPG, khí tự nhiên hoặc loại khí cụ thể của hệ thống. Vật liệu thân van, gioăng và các bộ phận tiếp xúc phải tương thích với môi chất.

Tiếp theo cần kiểm tra áp suất đầu vào, áp suất làm việc và giới hạn áp suất cho phép của van. Van được lựa chọn phải đáp ứng phạm vi áp suất thực tế của hệ thống theo thông số do nhà sản xuất công bố.

Ngoài áp suất, lưu lượng gas yêu cầu cũng là thông số cần xem xét để tránh lựa chọn van gây tổn thất áp suất lớn hoặc không đáp ứng lượng nhiên liệu cần cấp.

Lựa chọn kích thước và kiểu kết nối

Kích thước van cần phù hợp với thiết kế đường ống và lưu lượng yêu cầu. Các kích thước thường được thể hiện theo DN hoặc kích thước ren tùy sản phẩm.

Kiểu kết nối phổ biến gồm:

• Kết nối ren cho các kích thước nhỏ và vừa.

• Kết nối mặt bích đối với đường ống lớn hoặc hệ thống có yêu cầu lắp đặt tương ứng.

Khi thay van cũ, cần kiểm tra cả kích thước danh nghĩa, chuẩn ren hoặc tiêu chuẩn mặt bích thay vì chỉ dựa vào đường kính bên ngoài của đường ống.

Kiểm tra điện áp và chế độ hoạt động

Cuộn coil của van phải sử dụng đúng điện áp của hệ thống điều khiển. Tùy model, van có thể sử dụng các mức điện áp AC hoặc DC khác nhau.

Ngoài điện áp, cần xác định chế độ hoạt động của van. Với hệ thống yêu cầu ngắt gas khi mất nguồn điện, van thường đóng NC thường được sử dụng. Trong khi đó, van thường mở NO chỉ phù hợp với những ứng dụng có yêu cầu vận hành tương ứng.

Cũng cần kiểm tra tần suất đóng mở và điều kiện cấp điện cho coil để lựa chọn đúng loại van theo hướng dẫn của nhà sản xuất.

Xem xét yêu cầu an toàn của hệ thống

Hệ thống gas liên quan trực tiếp đến nhiên liệu dễ cháy, vì vậy yêu cầu an toàn cần được xem xét ngay từ khi lựa chọn van.

Van cần phù hợp với loại gas, áp suất, nhiệt độ và điều kiện môi trường tại vị trí lắp đặt. Với hệ thống đầu đốt hoặc thiết bị công nghiệp có yêu cầu cụ thể, cần kiểm tra thêm các tiêu chuẩn, chứng nhận và yêu cầu kỹ thuật áp dụng cho van.

Bên cạnh đó, van điện từ cần được lắp đúng chiều dòng chảy, đúng tư thế cho phép và kết nối chính xác với hệ thống điều khiển. Việc kiểm tra rò rỉ sau lắp đặt và bảo trì định kỳ cũng cần được thực hiện theo yêu cầu kỹ thuật của hệ thống.

Kết luận

Van điện từ gas giúp đóng mở và kiểm soát dòng gas tự động theo tín hiệu điện, được ứng dụng phổ biến trong hệ thống cấp gas, lò hơi, lò sấy, thiết bị gia nhiệt và đầu đốt công nghiệp.

Để lựa chọn van phù hợp cần xác định chính xác loại gas, áp suất, lưu lượng, kích thước kết nối, điện áp coil và yêu cầu an toàn của hệ thống. Việc lựa chọn và lắp đặt đúng thông số giúp van phối hợp hiệu quả với hệ thống điều khiển và đáp ứng yêu cầu vận hành.
