Vai trò của van an toàn trong hệ thống đầu đốt bạn cần biết

Van an toàn trong hệ thống đầu đốt có nhiệm vụ xả áp khi áp suất vượt ngưỡng cài đặt, qua đó bảo vệ đường ống và các thiết bị trên đường cấp nhiên liệu. Thiết bị được sử dụng trong hệ thống đầu đốt gas, dầu DO/FO với nhiều loại và dải áp suất khác nhau.

Van an toàn trong hệ thống đầu đốt là gì?

Van an toàn trong hệ thống đầu đốt là thiết bị bảo vệ quá áp trên đường cấp nhiên liệu. Khi áp suất vượt mức cài đặt, van tự động mở để xả bớt gas hoặc dầu, sau đó đóng lại khi áp suất trở về mức cho phép.

Thiết bị được sử dụng trong hệ thống đầu đốt gas, dầu DO, FO nhằm bảo vệ đường ống, bơm, bộ điều áp và các thiết bị liên quan trước tình trạng áp suất tăng bất thường.

Khái niệm và vị trí lắp đặt trên đường ống/đầu đốt

Van an toàn thường ở trạng thái đóng và chỉ mở khi áp suất đạt đến ngưỡng cài đặt.

Tùy cấu hình hệ thống, van có thể được lắp tại:

• Đường ống cấp nhiên liệu.

• Phía sau bộ điều áp.

• Cụm bơm cấp dầu.

• Vị trí có nguy cơ tăng áp.

• Trước thiết bị cần được bảo vệ quá áp.

Vị trí cụ thể cần xác định theo sơ đồ đường ống, áp suất vận hành, loại nhiên liệu và yêu cầu kỹ thuật của hệ thống đầu đốt.

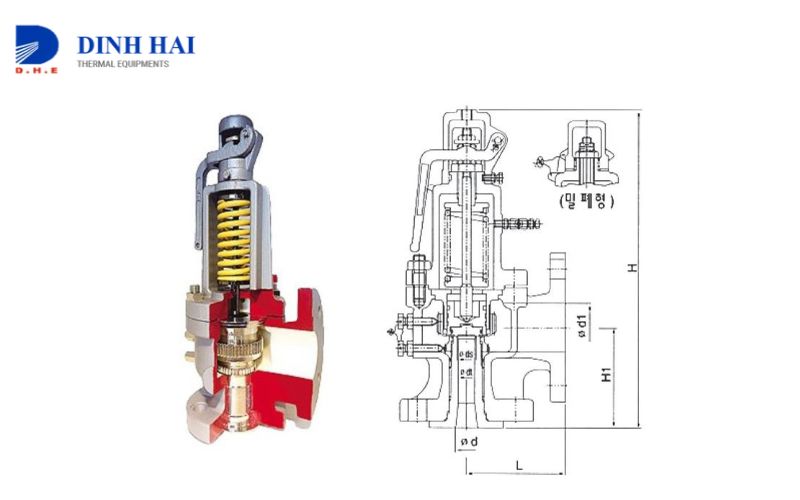

Nguyên lý xả áp tự động khi vượt mức cài đặt

Với van an toàn lò xo, khi áp suất bình thường, lực lò xo giữ đĩa van ở trạng thái đóng.

Khi áp suất tăng đến mức cài đặt, lực của môi chất thắng lực lò xo và đẩy đĩa van lên. Gas hoặc dầu được xả ra ngoài qua cửa xả để giảm áp suất trong hệ thống.

Khi áp suất giảm xuống mức phù hợp, lò xo đưa đĩa van trở về vị trí ban đầu và van đóng lại.

Quá trình này diễn ra tự động nên van có thể phản ứng nhanh khi hệ thống xuất hiện tình trạng quá áp.

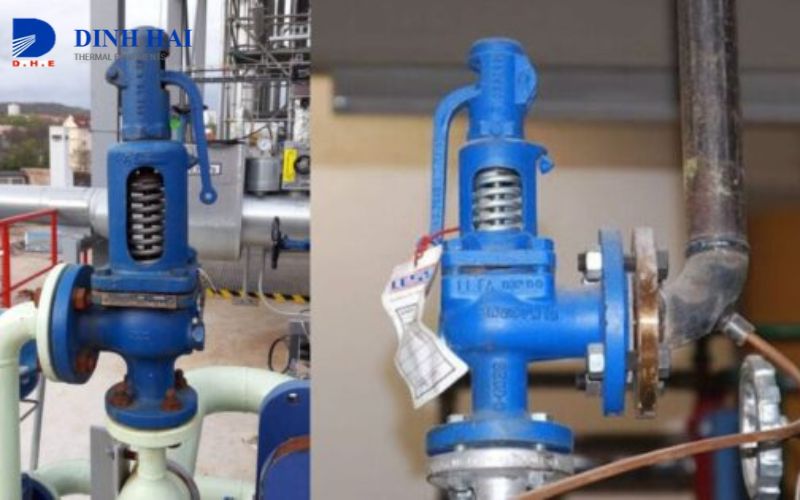

Vai trò của van an toàn trong hệ thống đầu đốt

Van an toàn đóng vai trò quan trọng trong việc duy trì điều kiện vận hành an toàn cho hệ thống đầu đốt. Các chức năng chính gồm:

• Kiểm soát quá áp: Tự động xả khi áp suất vượt ngưỡng cài đặt.

• Bảo vệ đường ống: Hạn chế áp suất vượt quá giới hạn chịu áp của đường ống và phụ kiện.

• Bảo vệ thiết bị: Giảm nguy cơ hư hỏng bơm, bộ điều áp, đồng hồ và các thiết bị trên đường nhiên liệu.

• Hạn chế rò rỉ: Giảm tác động của áp suất cao lên gioăng, mối nối và các vị trí làm kín.

• Tăng an toàn vận hành: Đặc biệt quan trọng với gas và dầu - những nhiên liệu có nguy cơ cháy khi xảy ra sự cố.

• Hỗ trợ hệ thống hoạt động ổn định: Giữ áp suất trong phạm vi phù hợp với yêu cầu thiết kế.

Van an toàn không thay thế toàn bộ các thiết bị bảo vệ khác. Một hệ thống đầu đốt có thể còn sử dụng bộ điều áp, van điện từ, công tắc áp suất và các thiết bị kiểm soát nhiên liệu khác.

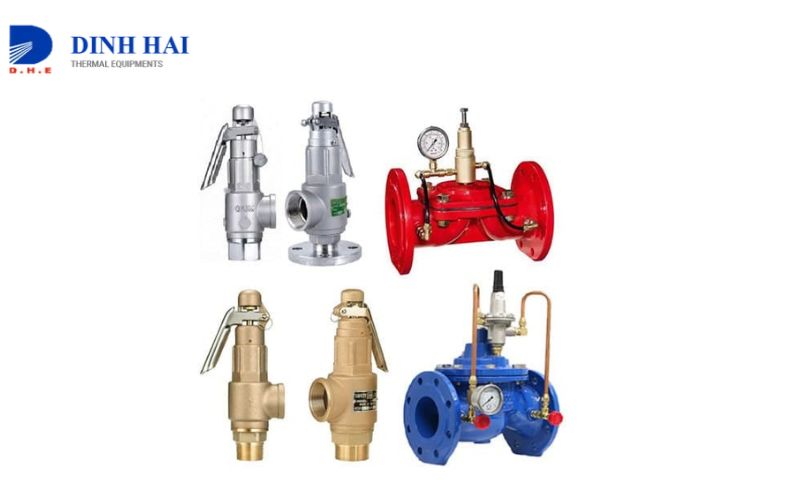

Các loại van an toàn trong hệ thống đầu đốt phổ biến

Van an toàn có thể được phân loại theo nguyên lý hoạt động và loại nhiên liệu sử dụng. Trong hệ thống đầu đốt, phổ biến nhất là van tác động trực tiếp và van Pilot.

Van an toàn tác động trực tiếp (dùng cho hệ thống vừa và nhỏ)

Van tác động trực tiếp thường sử dụng lò xo để giữ đĩa van đóng. Khi áp suất vượt mức cài đặt, môi chất tác động trực tiếp lên đĩa van và làm van mở.

Loại này có ưu điểm:

• Cấu tạo đơn giản.

• Phản ứng trực tiếp theo áp suất.

• Dễ lắp đặt và bảo trì.

• Chi phí hợp lý.

• Phù hợp với nhiều hệ thống vừa và nhỏ.

Đây là lựa chọn phổ biến khi hệ thống không yêu cầu lưu lượng xả quá lớn hoặc cơ cấu điều khiển phức tạp.

Van an toàn tác động gián tiếp / Pilot (dùng cho hệ thống công suất lớn)

Van an toàn Pilot sử dụng một van điều khiển nhỏ để kiểm soát hoạt động của van chính. Khi áp suất đạt ngưỡng cài đặt, pilot tác động để mở van chính và giải phóng môi chất.

Loại van này phù hợp hơn với:

• Hệ thống đầu đốt công suất lớn.

• Đường ống có lưu lượng cao.

• Hệ thống yêu cầu khả năng xả lớn.

• Dây chuyền công nghiệp vận hành liên tục.

Van Pilot có khả năng đáp ứng các hệ thống lớn nhưng cấu tạo và quá trình bảo trì phức tạp hơn van tác động trực tiếp.

Phân loại theo nhiên liệu: Van an toàn cho Gas và Dầu (DO/FO)

Van an toàn cho Gas: yêu cầu khả năng làm kín tốt, vật liệu tương thích với loại khí và đáp ứng đúng áp suất làm việc. Van thường được sử dụng cùng bộ điều áp và các thiết bị kiểm soát trên đường gas.

Van an toàn cho dầu DO: sử dụng trên đường cấp dầu hoặc cụm bơm nhằm bảo vệ hệ thống khi áp suất tăng quá mức. Vật liệu thân và gioăng cần tương thích với dầu.

Van an toàn cho dầu FO: ngoài áp suất, cần chú ý đến nhiệt độ và độ nhớt của nhiên liệu. Do FO có độ nhớt cao và có thể cần gia nhiệt, vật liệu làm kín phải phù hợp với điều kiện vận hành.

Không nên dùng chung một loại van cho mọi nhiên liệu nếu chưa kiểm tra khả năng tương thích về vật liệu, nhiệt độ và áp suất.

Lưu ý khi chọn và vận hành van an toàn trong hệ thống đầu đốt

Van an toàn cần được lựa chọn theo điều kiện vận hành thực tế. Chọn sai áp suất cài đặt hoặc khả năng xả có thể khiến van không bảo vệ hệ thống đúng yêu cầu.

Chọn theo dải áp suất cài đặt và lưu lượng xả

Khi lựa chọn van cần xác định:

• Loại nhiên liệu: Gas, LPG, DO, FO...

• Áp suất làm việc.

• Áp suất cài đặt.

• Lưu lượng xả yêu cầu.

• Nhiệt độ môi chất.

• Kích thước đường ống.

• Kiểu kết nối ren hoặc mặt bích.

• Vật liệu thân và gioăng làm kín.

• Điều kiện đường xả.

• Tiêu chuẩn kỹ thuật áp dụng.

Trong đó, áp suất cài đặt và lưu lượng xả là hai thông số quan trọng nhất.

Áp suất cài đặt phải phù hợp với giới hạn chịu áp của thiết bị cần bảo vệ. Nếu cài quá cao, van có thể mở muộn; nếu quá thấp, van dễ xả khi hệ thống vẫn đang hoạt động bình thường.

Lưu lượng xả cũng phải đủ lớn để kiểm soát tình trạng tăng áp. Với gas hoặc nhiên liệu dễ cháy, đường xả cần được dẫn đến vị trí an toàn theo thiết kế của hệ thống.

Quy trình kiểm tra, thử áp và bảo trì định kỳ

Van an toàn cần được kiểm tra định kỳ để đảm bảo khả năng đóng mở chính xác. Các hạng mục cần chú ý gồm:

• Kiểm tra rò rỉ tại thân và vị trí kết nối.

• Kiểm tra đường xả có bị tắc hay không.

• Kiểm tra tình trạng ăn mòn.

• Kiểm tra áp suất mở thực tế.

• Kiểm tra khả năng đóng kín sau khi xả.

• Vệ sinh cặn bẩn trên van sử dụng cho dầu.

• Kiểm tra lò xo, seat và gioăng làm kín.

• Hiệu chuẩn hoặc kiểm định theo yêu cầu.

Không nên tự ý tăng áp suất cài đặt khi van thường xuyên xả. Trường hợp này cần kiểm tra nguyên nhân từ bộ điều áp, bơm, áp suất nguồn và các thiết bị liên quan trước khi điều chỉnh van.

Kết luận

Van an toàn trong hệ thống đầu đốt giúp kiểm soát quá áp và bảo vệ đường ống, bơm, bộ điều áp cùng các thiết bị trên đường cấp nhiên liệu. Tùy hệ thống sử dụng Gas, DO hay FO, cần lựa chọn van phù hợp về áp suất cài đặt, lưu lượng xả, vật liệu và điều kiện làm việc.

Bên cạnh lựa chọn đúng van, việc lắp đặt đúng vị trí và kiểm tra, bảo trì định kỳ cũng rất quan trọng. Điều này giúp van duy trì khả năng phản ứng khi xảy ra quá áp, góp phần đảm bảo hệ thống đầu đốt vận hành ổn định và an toàn.
