Thiết bị trao đổi nhiệt công nghiệp: Phân loại và cách lựa chọn

Thiết bị trao đổi nhiệt được sử dụng rộng rãi trong các hệ thống gia nhiệt, làm mát, lò hơi và dây chuyền sản xuất công nghiệp. Tùy vào môi chất, nhiệt độ, áp suất và yêu cầu truyền nhiệt, thiết bị có thể được thiết kế dạng ống, dạng tấm, dạng xoắn hoặc ống chùm. Việc hiểu rõ đặc điểm từng loại giúp lựa chọn thiết bị phù hợp và duy trì hiệu quả trao đổi nhiệt của hệ thống.

Thiết bị trao đổi nhiệt công nghiệp là gì?

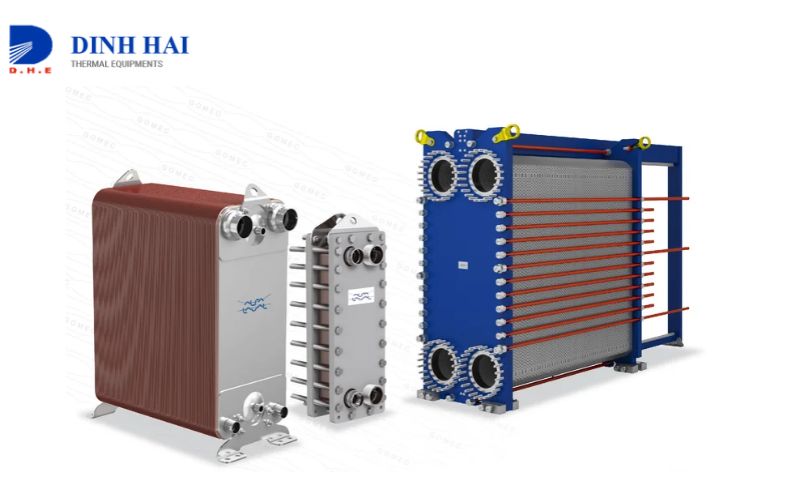

Thiết bị trao đổi nhiệt (Heat Exchanger) là thiết bị thực hiện quá trình truyền nhiệt giữa hai hoặc nhiều môi chất có nhiệt độ khác nhau. Môi chất có thể là lỏng - lỏng, lỏng - khí/hơi hoặc khí/hơi - khí/hơi tùy từng ứng dụng.

Trong nhiều thiết kế công nghiệp, hai môi chất không tiếp xúc trực tiếp mà truyền nhiệt qua bề mặt ngăn cách như tấm kim loại hoặc thành ống. Nhiệt từ môi chất có nhiệt độ cao được truyền sang môi chất có nhiệt độ thấp hơn.

Tùy mục đích sử dụng, thiết bị trao đổi nhiệt còn được gọi với những tên như bộ gia nhiệt, bộ làm mát, bộ sinh hàn hoặc bộ thu hồi nhiệt. Thiết bị được ứng dụng trong nhiều lĩnh vực từ lò hơi, HVAC, dầu khí đến thực phẩm, hóa chất và dây chuyền sản xuất.

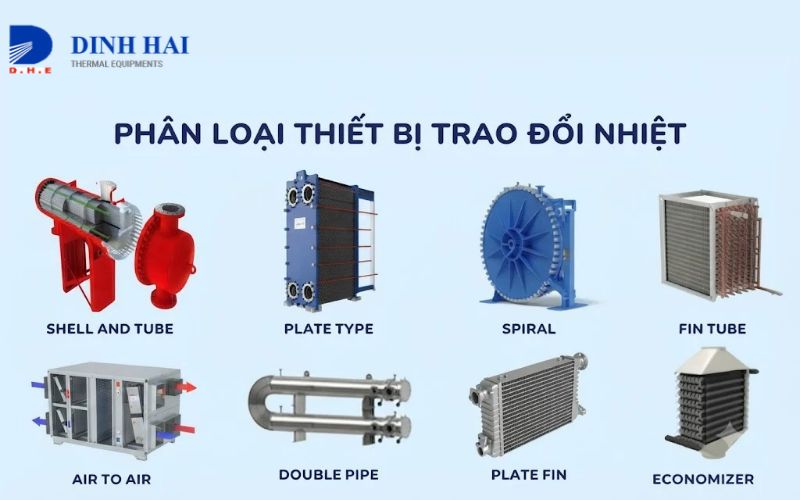

Các loại thiết bị trao đổi nhiệt công nghiệp phổ biến

Thiết bị trao đổi nhiệt được thiết kế với nhiều kết cấu khác nhau. Trong công nghiệp, dạng ống, dạng tấm, dạng xoắn và ống chùm là những loại thường gặp.

Thiết bị trao đổi nhiệt dạng ống

Thiết bị trao đổi nhiệt dạng ống sử dụng các ống kim loại làm bề mặt truyền nhiệt giữa hai môi chất. Một môi chất lưu chuyển bên trong ống, môi chất còn lại đi phía ngoài thành ống để thực hiện quá trình trao đổi nhiệt.

Kết cấu dạng ống tương đối đa dạng như ống lồng ống, ống thẳng hoặc những thiết kế chuyên dụng theo từng hệ thống. Loại này có thể sử dụng cho quá trình gia nhiệt hoặc làm mát và được lựa chọn theo lưu lượng, nhiệt độ, áp suất cũng như đặc tính của môi chất.

Vật liệu chế tạo ống cần có khả năng dẫn nhiệt và chịu được điều kiện làm việc thực tế, đặc biệt với môi chất có tính ăn mòn hoặc hệ thống vận hành ở nhiệt độ, áp suất cao.

Thiết bị trao đổi nhiệt dạng tấm

Thiết bị trao đổi nhiệt dạng tấm sử dụng nhiều tấm kim loại mỏng xếp liên tiếp để tạo thành các kênh cho môi chất nóng và lạnh lưu chuyển xen kẽ. Nhiệt được truyền qua bề mặt của các tấm kim loại.

Ưu điểm của thiết kế dạng tấm là diện tích truyền nhiệt lớn trong kích thước tương đối gọn. Với loại sử dụng gioăng có thể tháo rời, việc vệ sinh, thay tấm hoặc thay gioăng cũng thuận tiện hơn và một số thiết kế cho phép thay đổi số lượng tấm để điều chỉnh khả năng trao đổi nhiệt.

Thiết bị dạng tấm được ứng dụng trong hệ thống nước, HVAC, thực phẩm, hóa chất, làm mát dầu và nhiều quá trình công nghiệp khác. Khi lựa chọn cần chú ý đến vật liệu tấm, loại gioăng, nhiệt độ, áp suất và tính chất của môi chất.

Thiết bị trao đổi nhiệt dạng xoắn

Thiết bị trao đổi nhiệt dạng xoắn sử dụng đường ống hoặc kênh trao đổi nhiệt được bố trí theo dạng xoắn nhằm tăng diện tích tiếp xúc trong một không gian nhất định.

Với dạng ống xoắn, môi chất có thể lưu chuyển bên trong ống trong khi môi chất còn lại tiếp xúc phía ngoài để truyền nhiệt. Thiết kế này thường được sử dụng trong các hệ thống làm mát, gia nhiệt hoặc một số ứng dụng sử dụng môi chất lạnh.

Khi sử dụng cần chú ý đến chất lượng môi chất vì cặn bẩn tích tụ bên trong đường ống có thể làm giảm khả năng truyền nhiệt và gây khó khăn cho việc vệ sinh.

Thiết bị trao đổi nhiệt ống chùm

Thiết bị trao đổi nhiệt ống chùm (Shell and Tube Heat Exchanger) gồm một vỏ chứa nhiều ống trao đổi nhiệt được bố trí thành chùm. Một môi chất đi bên trong các ống, môi chất còn lại lưu chuyển trong phần vỏ bao quanh chùm ống.

Đây là kết cấu được sử dụng phổ biến trong nhiều hệ thống công nghiệp nhờ khả năng đáp ứng dải công suất lớn và có thể thiết kế cho những điều kiện nhiệt độ, áp suất khác nhau.

Thiết bị ống chùm thường được sử dụng trong hệ thống dầu, nước, hơi, hóa chất, bình ngưng, bộ gia nhiệt và các quá trình cần trao đổi nhiệt công suất lớn. Tuy nhiên, cần tính đến khả năng đóng cặn và phương án vệ sinh, bảo trì ngay từ giai đoạn thiết kế.

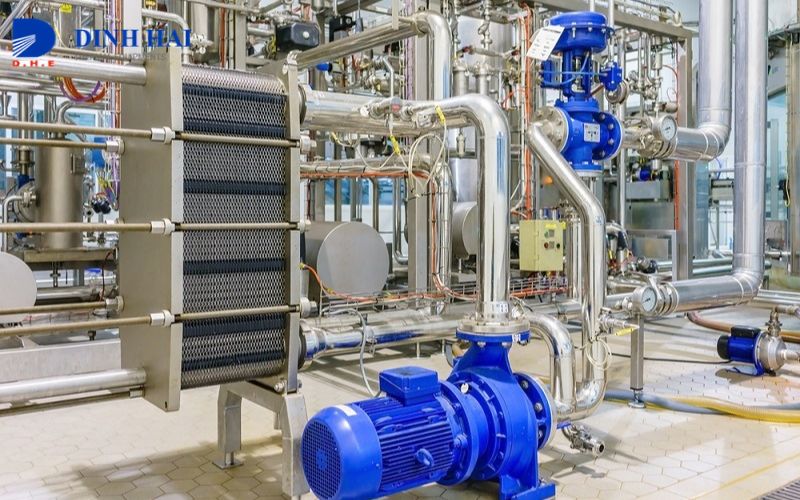

Ứng dụng của thiết bị trao đổi nhiệt trong công nghiệp

Khả năng truyền nhiệt giữa các môi chất khiến thiết bị trao đổi nhiệt trở thành một thành phần quan trọng trong nhiều hệ thống sản xuất và năng lượng.

Ứng dụng trong hệ thống gia nhiệt

Trong hệ thống gia nhiệt, thiết bị trao đổi nhiệt sử dụng nguồn nhiệt từ hơi nước, nước nóng, dầu tải nhiệt hoặc môi chất khác để truyền nhiệt sang môi chất cần gia nhiệt.

Phương pháp này được sử dụng trong gia nhiệt nước, dầu, dung dịch, hóa chất và nguyên liệu trong các dây chuyền sản xuất. Hai môi chất có thể được cách ly với nhau qua bề mặt trao đổi nhiệt, phù hợp với những quy trình không yêu cầu chúng tiếp xúc trực tiếp.

Ứng dụng trong hệ thống làm mát

Thiết bị trao đổi nhiệt cũng được sử dụng để lấy nhiệt ra khỏi dầu, nước, dung dịch hoặc thiết bị sản xuất nhằm duy trì nhiệt độ làm việc phù hợp.

Một số ứng dụng thường gặp gồm làm mát dầu thủy lực, dầu máy nén khí, dầu bôi trơn, máy công cụ và các hệ thống sản xuất cần kiểm soát nhiệt độ. Nguồn làm mát có thể là nước từ tháp giải nhiệt, nước lạnh, glycol hoặc môi chất phù hợp với thiết kế hệ thống.

Ứng dụng trong lò hơi và hệ thống hơi

Trong lò hơi và hệ thống sử dụng hơi, thiết bị trao đổi nhiệt có thể tận dụng năng lượng của hơi hoặc nước nóng để gia nhiệt cho một môi chất khác.

Thiết bị cũng có thể tham gia vào các quá trình gia nhiệt nước, ngưng tụ hơi hoặc thu hồi nhiệt tùy cấu hình hệ thống. Việc tận dụng nguồn nhiệt sẵn có giúp sử dụng năng lượng hiệu quả hơn thay vì cấp nhiệt riêng cho từng công đoạn.

Ứng dụng trong các dây chuyền sản xuất

Thiết bị trao đổi nhiệt xuất hiện trong nhiều ngành như thực phẩm - đồ uống, hóa chất, dược phẩm, cơ khí, dầu khí, HVAC và các dây chuyền sản xuất công nghiệp.

Tùy từng quy trình, thiết bị có thể đảm nhiệm chức năng gia nhiệt, làm mát, ngưng tụ, bay hơi hoặc thu hồi nhiệt. Vì vậy, cấu hình thiết bị cần được thiết kế dựa trên điều kiện vận hành cụ thể thay vì sử dụng một loại chung cho mọi ứng dụng.

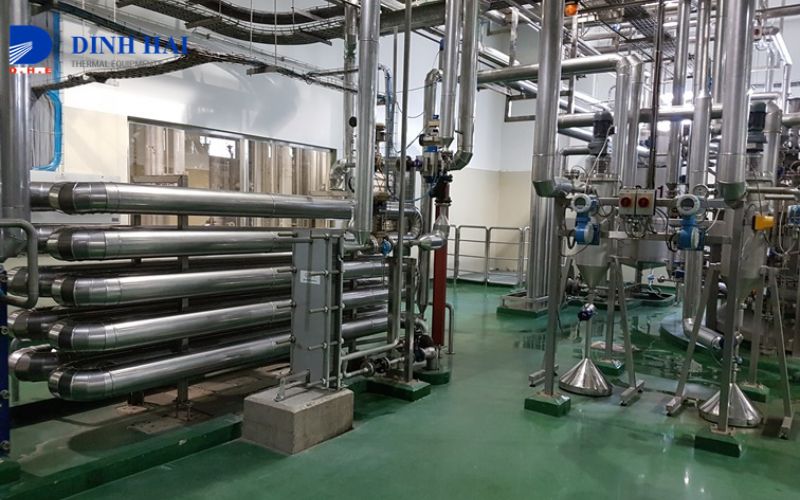

Cách lựa chọn thiết bị trao đổi nhiệt phù hợp

Khi lựa chọn thiết bị trao đổi nhiệt, trước tiên cần xác định yêu cầu nhiệt của hệ thống: cần gia nhiệt hay làm mát, nhiệt độ đầu vào - đầu ra mong muốn và công suất trao đổi nhiệt cần đạt.

Một số yếu tố quan trọng cần xem xét gồm:

• Loại và tính chất của môi chất nóng, môi chất lạnh.

• Lưu lượng của từng môi chất.

• Nhiệt độ đầu vào và nhiệt độ đầu ra yêu cầu.

• Áp suất làm việc và tổn thất áp suất cho phép.

• Công suất trao đổi nhiệt cần thiết.

• Độ nhớt, mức độ đóng cặn và khả năng ăn mòn của môi chất.

• Vật liệu tấm, ống, vỏ và gioăng.

• Không gian lắp đặt.

• Yêu cầu tháo lắp, vệ sinh và bảo trì.

• Chi phí đầu tư và vận hành.

Với hệ thống cần thiết bị nhỏ gọn, diện tích truyền nhiệt lớn và thuận tiện tháo vệ sinh, bộ trao đổi nhiệt dạng tấm có thể là lựa chọn phù hợp. Với hệ thống công suất lớn hoặc yêu cầu thiết kế cho điều kiện áp suất, nhiệt độ cụ thể, dạng ống chùm thường được cân nhắc. Dạng xoắn hoặc dạng ống lại phù hợp với những điều kiện vận hành và môi chất nhất định.

Không nên lựa chọn thiết bị chỉ dựa vào kích thước đường ống hoặc công suất danh nghĩa. Để xác định cấu hình phù hợp cần tính toán đồng thời tải nhiệt, lưu lượng, nhiệt độ, áp suất và đặc tính của hai môi chất.

Kết luận

Thiết bị trao đổi nhiệt đóng vai trò quan trọng trong quá trình gia nhiệt, làm mát và thu hồi nhiệt của nhiều hệ thống công nghiệp. Các dạng phổ biến như dạng ống, dạng tấm, dạng xoắn và ống chùm có cấu tạo cũng như phạm vi ứng dụng khác nhau.

Để lựa chọn đúng thiết bị, cần căn cứ vào môi chất, công suất trao đổi nhiệt, nhiệt độ, áp suất, vật liệu và yêu cầu bảo trì của hệ thống. Việc xác định chính xác các thông số ngay từ đầu sẽ giúp thiết bị đáp ứng tốt yêu cầu truyền nhiệt và thuận tiện hơn trong quá trình vận hành lâu dài.
