Rơ le máy nén khí 1 pha: Cấu tạo và cách lắp đặt chuẩn kỹ thuật

Rơ le máy nén khí 1 pha là bộ phận quan trọng giúp kiểm soát áp suất, bảo vệ máy nén khỏi quá tải và duy trì hệ thống khí nén vận hành ổn định. Việc hiểu rõ cấu tạo, nguyên lý và cách lắp đặt đúng kỹ thuật sẽ giúp người dùng tối ưu hiệu suất, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị. Bài viết dưới đây sẽ cung cấp đầy đủ thông tin chuyên sâu, dễ hiểu để bạn lựa chọn và sử dụng rơ le máy nén khí 1 pha hiệu quả.

Rơ le máy nén khí 1 pha là gì? Vì sao thiết bị này quan trọng

Rơ le máy nén khí 1 pha (hay còn gọi là rơ le áp suất máy nén khí 1 pha, công tắc áp suất) là thiết bị điện có nhiệm vụ điều khiển quá trình đóng - ngắt hoạt động của máy nén dựa trên mức áp suất cài đặt sẵn trong bình chứa.

Trong hệ thống khí nén dân dụng và xưởng nhỏ, rơ le máy nén khí 1 pha đóng vai trò như “bộ não” kiểm soát áp suất. Khi áp suất giảm xuống mức thấp, rơ le tự động cấp điện để máy hoạt động. Khi đạt ngưỡng cao, thiết bị sẽ ngắt mạch điện để dừng máy. Nhờ đó, hệ thống luôn duy trì áp suất ổn định, tránh quá tải và đảm bảo an toàn.

Nếu thiếu hoặc cài đặt sai rơ le máy nén khí 1 pha, máy có thể chạy liên tục gây nóng động cơ, tăng tiêu hao điện năng và tiềm ẩn nguy cơ nổ bình do quá áp. Vì vậy, đây là bộ phận nhỏ nhưng ảnh hưởng trực tiếp đến tuổi thọ toàn bộ hệ thống.

>>> Có thể bạn sẽ quan tâm: Cách chỉnh rơ le máy nén khí 3 pha chuẩn kỹ thuật cho thợ mới

Chức năng chính của rơ le máy nén khí 1 pha trong vận hành thực tế

Thiết bị có chức năng điều khiển tự động quá trình khởi động và dừng máy. Khi áp suất trong bình giảm xuống mức cài đặt thấp (cut-in), rơ le đóng mạch cho máy nén hoạt động. Khi áp suất đạt mức cao (cut - out), rơ le ngắt điện để dừng máy. Cơ chế này giúp hệ thống vận hành theo chu kỳ tối ưu.

Ngoài ra, một số dòng rơ le máy nén khí 1 pha tích hợp bảo vệ quá tải nhiệt. Khi động cơ nóng bất thường, rơ le sẽ tự ngắt để tránh cháy cuộn dây. Tính năng này đặc biệt quan trọng với máy nén sử dụng liên tục trong môi trường nóng.

Bên cạnh đó, thiết bị còn có khả năng bảo vệ quá dòng. Khi dòng điện vượt quá mức cho phép, rơ le ngắt mạch nhằm bảo vệ motor và hệ thống điện. Nhờ vậy, rủi ro hư hỏng nghiêm trọng được giảm thiểu đáng kể.

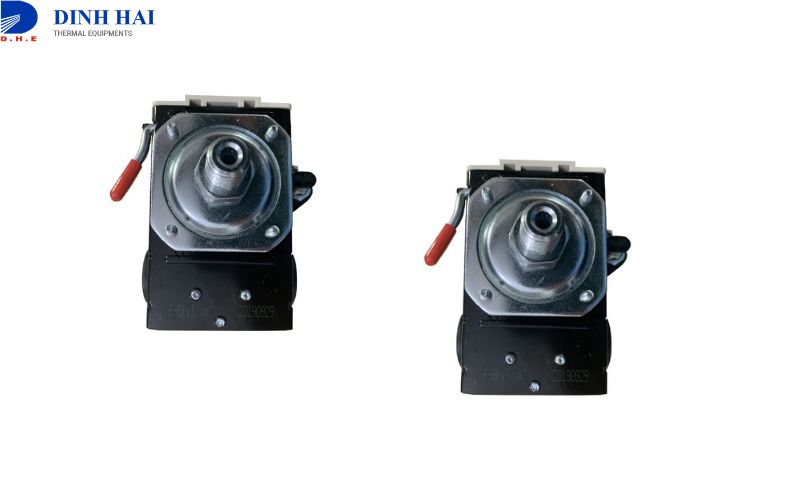

Rơ le máy nén khí 1 pha  có chức năng điều khiển tự động quá trình khởi động và dừng máy.

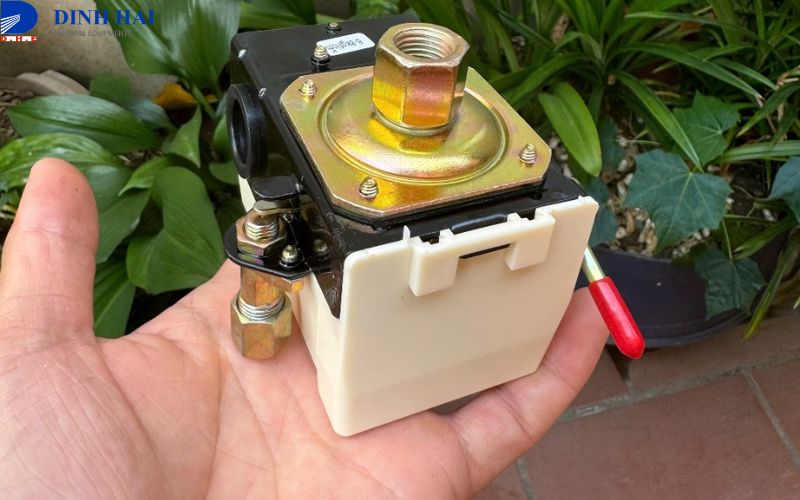

Cấu tạo cơ bản của rơ le máy nén khí 1 pha gồm những gì?

Để sử dụng và lắp đặt đúng kỹ thuật, người dùng cần hiểu rõ cấu tạo của rơ le máy nén khí 1 pha. Dù trên thị trường có nhiều mẫu mã khác nhau, cấu trúc cơ bản thường bao gồm các bộ phận chính sau:

Trung tâm của thiết bị là cảm biến áp suất (pressure sensor). Bộ phận này tiếp nhận áp suất từ bình chứa và chuyển đổi thành tín hiệu cơ học hoặc điện học.

Tiếp theo là cơ cấu truyền động lò xo - màng ngăn. Khi áp suất thay đổi, màng ngăn dịch chuyển, tác động lên lò xo để đóng hoặc ngắt tiếp điểm điện.

Phần quan trọng khác là bộ tiếp điểm điện (contact set). Đây là nơi thực hiện đóng/ngắt nguồn điện cấp cho động cơ máy nén.

Ngoài ra, rơ le máy nén khí 1 pha còn có vỏ bảo vệ, đầu nối ren vào bình chứa (thường ren 1/4”, 3/8”) và các vít điều chỉnh áp suất. Một số dòng có thêm van xả áp nhỏ (unloader valve) để giảm tải khi khởi động lại.

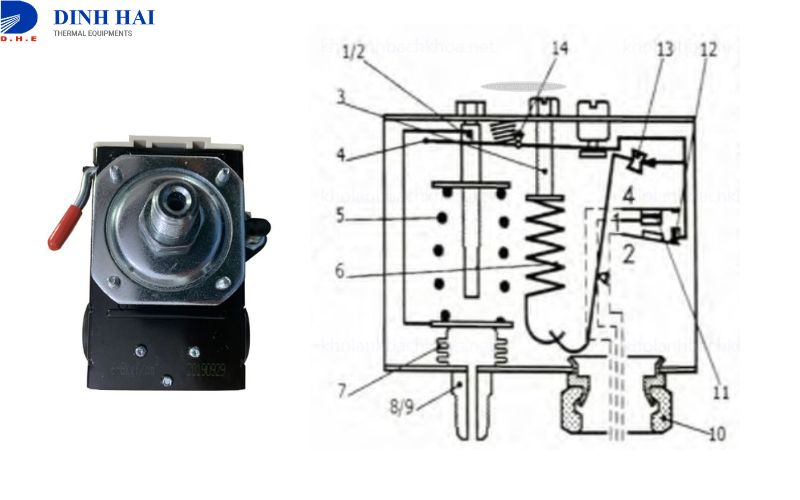

Nguyên lý hoạt động của rơ le áp suất máy nén khí 1 pha

Khi áp suất trong bình giảm xuống dưới mức cài đặt thấp, lực lò xo thắng lực áp suất tác động lên màng ngăn. Tiếp điểm điện được đóng lại, dòng điện cấp cho motor và máy nén bắt đầu hoạt động.

Trong quá trình nén khí, áp suất tăng dần. Khi đạt đến mức áp suất cao đã thiết lập, lực tác động từ khí nén đẩy màng ngăn theo chiều ngược lại, làm tách tiếp điểm điện. Máy nén dừng hoạt động.

Quá trình này diễn ra hoàn toàn tự động và lặp lại theo chu kỳ. Nhờ vậy, rơ le máy nén khí 1 pha giúp duy trì áp suất ổn định trong phạm vi cho phép, đảm bảo các thiết bị sử dụng khí nén hoạt động chính xác.

>>> Xem thêm: Rơ le ngắt dòng không khí AF1 Mc Donnell giá rẻ nhất thị trường

Thông số kỹ thuật cần quan tâm khi chọn mua rơ le máy nén khí 1 pha

Việc lựa chọn đúng rơ le không chỉ đảm bảo hiệu suất mà còn giúp hệ thống vận hành bền bỉ lâu dài. Dưới đây là các thông số quan trọng cần xem xét.

Dải áp suất làm việc phù hợp với nhu cầu

Dải áp suất (ví dụ: 4 - 8 bar, 6 - 10 bar) phải tương thích với thông số của máy nén và nhu cầu sử dụng thực tế. Nếu chọn sai dải, rơ le có thể đóng/ngắt không chính xác, làm giảm hiệu suất hệ thống. Với máy nén dân dụng, dải 6 - 8 bar hoặc 8 - 10 bar thường được sử dụng phổ biến. Tuy nhiên, cần kiểm tra kỹ thông số trên tem máy trước khi mua.

Điện áp và dòng điện tương thích

Rơ le máy nén khí 1 pha phải phù hợp với nguồn điện 220V và dòng tải của motor. Nếu dòng định mức của rơ le thấp hơn motor, nguy cơ cháy tiếp điểm sẽ rất cao. Người dùng nên kiểm tra công suất motor (HP/kW) để chọn rơ le có dòng chịu tải tương ứng, đảm bảo an toàn điện.

Kích thước ren kết nối và khả năng lắp đặt

Ren kết nối phải khớp với đầu chờ trên bình chứa hoặc cụm chia khí. Các kích thước phổ biến gồm 1/4”, 3/8” hoặc 1/2”. Ngoài ra, cần xem xét không gian lắp đặt thực tế để đảm bảo thao tác bảo trì thuận tiện, tránh lắp quá sát tường hoặc vật cản.

Hướng dẫn lắp đặt và đấu nối rơ le máy nén khí 1 pha đúng kỹ thuật

Sau khi chọn đúng thiết bị, việc lắp đặt rơ le máy nén khí 1 pha cần thực hiện theo quy trình chuẩn để đảm bảo an toàn.

Chuẩn bị dụng cụ và kiểm tra an toàn điện

Trước khi lắp đặt, cần chuẩn bị tua vít, cờ lê, băng keo điện và đồng hồ đo điện nếu có. Quan trọng nhất là ngắt hoàn toàn nguồn điện trước khi thao tác để tránh rủi ro giật điện. Đồng thời, kiểm tra tình trạng dây dẫn và aptomat để đảm bảo hệ thống điện ổn định.

Các bước lắp đặt chi tiết

Đầu tiên, xác định vị trí lắp rơ le trên cụm chia khí hoặc bình chứa. Quấn băng tan vào ren và siết chặt vừa đủ lực để tránh rò rỉ khí. Tiếp theo, đấu dây theo sơ đồ nhà sản xuất cung cấp. Thông thường sẽ có cổng Line (nguồn vào) và Motor (ra motor). Đấu sai có thể gây chập cháy, vì vậy cần thực hiện cẩn thận. Sau khi hoàn tất, đóng nắp bảo vệ và kiểm tra lại toàn bộ kết nối.

Các bước lắp đặt rơ le áp suất chi tiết

Khi đã lắp xong, tiến hành cấp điện và khởi động máy thử nghiệm. Quan sát đồng hồ áp suất để kiểm tra điểm đóng và điểm ngắt có đúng mức cài đặt hay không. Nếu cần điều chỉnh, sử dụng vít chỉnh lớn để thay đổi áp suất tổng và vít nhỏ để điều chỉnh độ chênh lệch giữa cut-in và cut-out. Thao tác nên thực hiện từ từ, tránh vặn quá nhiều một lúc.

Cách sử dụng và bảo trì rơ le máy nén khí 1 pha để tăng tuổi thọ

Sử dụng đúng cách và bảo trì định kỳ là yếu tố quyết định độ bền của rơ le máy nén khí 1 pha.

Điều chỉnh mức áp suất phù hợp

Không nên cài đặt áp suất quá cao vượt mức khuyến nghị của nhà sản xuất. Điều này không chỉ làm giảm tuổi thọ rơ le mà còn gây nguy hiểm cho bình chứa.

Vệ sinh và kiểm tra định kỳ

Môi trường nhiều bụi có thể ảnh hưởng đến tiếp điểm điện và cơ cấu lò xo. Do đó, nên kiểm tra định kỳ 3 - 6 tháng/lần, siết lại ốc và làm sạch bụi bẩn. Việc kiểm tra sớm giúp phát hiện hiện tượng cháy tiếp điểm hoặc lỏng dây điện trước khi xảy ra sự cố nghiêm trọng.

Nhận biết và xử lý các sự cố thường gặp

Nếu máy không tự ngắt khi đạt áp suất cao, có thể tiếp điểm đã dính hoặc lò xo bị kẹt. Nếu máy không khởi động lại khi áp suất giảm, khả năng cao là rơ le bị hỏng hoặc mất nguồn cấp. Trong trường hợp không xác định được nguyên nhân, nên liên hệ kỹ thuật viên chuyên môn để kiểm tra, tránh tự ý tháo rời gây hư hỏng thêm.

Rơ le máy nén khí 1 pha là bộ phận quan trọng quyết định độ ổn định, an toàn và hiệu suất của toàn bộ hệ thống khí nén. Từ việc hiểu cấu tạo, nguyên lý hoạt động đến lựa chọn đúng thông số và lắp đặt chuẩn kỹ thuật, tất cả đều góp phần giúp thiết bị vận hành bền bỉ lâu dài.

Nếu bạn đang sử dụng máy nén khí dân dụng hoặc xưởng nhỏ, hãy đảm bảo rơ le máy nén khí 1 pha được lắp đúng chuẩn, cài đặt chính xác và bảo trì định kỳ. Đây là cách đơn giản nhưng hiệu quả nhất để bảo vệ khoản đầu tư của bạn và tối ưu chi phí vận hành trong dài hạn.
