Quy trình vận hành lò hơi tầng sôi: Nguyên lý hoạt động và các bước vận hành

Lò hơi tầng sôi có khả năng đốt nhiều loại nhiên liệu rắn và tạo hơi phục vụ cho nhiều ngành công nghiệp. Tuy nhiên, do hệ thống gồm nhiều thiết bị như quạt gió, cấp nhiên liệu, cấp nước, buồng đốt, lọc bụi và xử lý nước, việc vận hành cần được thực hiện theo trình tự phù hợp. Nắm rõ quy trình vận hành lò hơi tầng sôi giúp kiểm soát quá trình cháy, duy trì các thông số ổn định và hạn chế những sự cố không mong muốn trong quá trình làm việc.

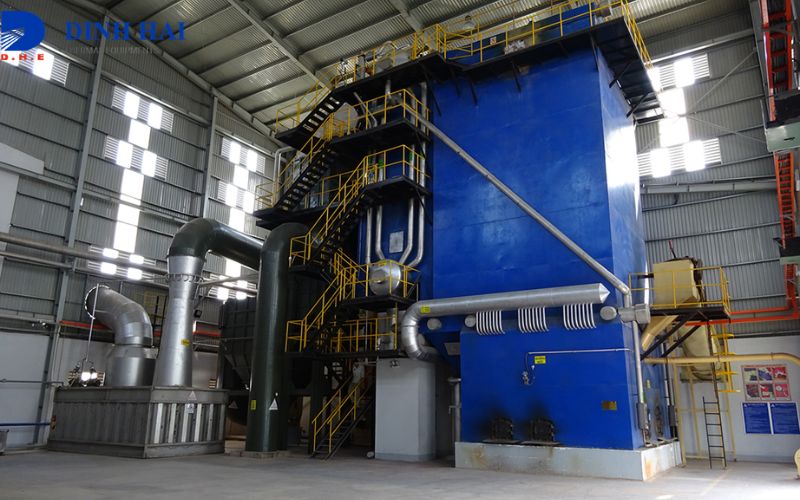

Đặc điểm của lò hơi tầng sôi

Lò hơi tầng sôi sử dụng dòng không khí đi từ phía dưới lên để làm lớp vật liệu rắn trong buồng đốt chuyển động và tạo thành tầng sôi. Khi nhiên liệu được đưa vào môi trường này, quá trình hòa trộn với không khí diễn ra liên tục, tạo điều kiện thuận lợi cho quá trình cháy và truyền nhiệt.

Một đặc điểm đáng chú ý của loại lò này là khả năng sử dụng nhiều dạng nhiên liệu rắn. Tùy thiết kế, nhiên liệu có thể là than, sinh khối, trấu, dăm gỗ hoặc các loại nhiên liệu phù hợp khác.

Bên cạnh buồng đốt, hệ thống còn có nhiều thiết bị phụ trợ như quạt hút khói, quạt cấp gió, hệ thống cấp nước, cấp nhiên liệu, thu gom tro, lọc bụi và hệ thống điều khiển – đo lường.

Do đó, hiệu quả vận hành không chỉ phụ thuộc vào khả năng đốt cháy nhiên liệu mà còn liên quan đến sự phối hợp của toàn bộ hệ thống. Tài liệu tham khảo cũng nhấn mạnh việc kiểm tra quạt, cấp nước, điện – đo lường, bảo vệ áp suất, cấp nhiên liệu, lọc bụi và các thiết bị phụ trước khi đưa lò vào hoạt động.

Nguyên lý hoạt động của lò hơi tầng sôi

Nguyên lý của lò hơi tầng sôi dựa trên sự kết hợp giữa dòng khí, lớp vật liệu và nhiên liệu trong buồng đốt. Không khí được cấp từ phía dưới thông qua hệ thống phân phối gió, làm lớp vật liệu chuyển động. Nhiên liệu sau đó được đưa vào buồng đốt, tiếp xúc với oxy và cháy để tạo nhiệt.

Nhiệt lượng sinh ra được truyền đến các bề mặt trao đổi nhiệt. Nước nhận nhiệt và chuyển thành hơi, sau đó được đưa đến hệ thống phân phối để phục vụ sản xuất.

Có thể chia nguyên lý hoạt động thành ba quá trình chính.

Quá trình tạo tầng sôi

Trong buồng đốt có một lớp vật liệu sôi, thường gồm tro, xỉ, cát hoặc vật liệu có kích thước phù hợp với thiết kế. Khi quạt cấp gió hoạt động, không khí đi từ dưới lên qua lớp vật liệu.

Nếu tốc độ dòng khí đạt điều kiện cần thiết, các hạt vật liệu bắt đầu chuyển động và phân tán. Lúc này lớp vật liệu có trạng thái tương tự chất lỏng, tạo thành tầng sôi.

Độ đồng đều của lớp sôi có ảnh hưởng trực tiếp đến quá trình cháy. Tài liệu tham khảo mô tả việc kiểm tra lớp sôi bằng cách cho vật liệu trải đều trong buồng đốt, tăng dần quạt gió cấp 1 và kiểm tra độ bằng phẳng của lớp liệu trước khi nhóm lò.

Vì vậy, khi vận hành cần chú ý đến lưu lượng gió, sự phân bố của lớp vật liệu và tình trạng hệ thống phân phối gió.

Quá trình đốt cháy nhiên liệu

Sau khi tầng sôi được hình thành, nhiên liệu được cấp vào buồng đốt theo từng bước. Nhờ sự chuyển động liên tục của lớp vật liệu và dòng khí, nhiên liệu được hòa trộn với không khí tốt hơn.

Quá trình cháy tạo ra nhiệt lượng để phục vụ quá trình sinh hơi. Đồng thời, khí thải và tro được đưa qua các hệ thống thu gom, xử lý phù hợp.

Lượng nhiên liệu và không khí cần được điều chỉnh cân đối. Nếu cấp nhiên liệu quá nhanh trong khi điều kiện cháy chưa ổn định, lớp sôi có thể bị mất nhiệt hoặc ngọn lửa bị dập. Ngược lại, chế độ cấp gió và nhiên liệu không phù hợp cũng làm ảnh hưởng đến hiệu quả đốt.

Đặc biệt trong giai đoạn khởi động nóng, tài liệu tham khảo lưu ý phải cấp nhiên liệu từ từ để tránh mất nhiệt lớp sôi và tắt lửa.

Quá trình truyền nhiệt và tạo hơi

Nhiệt sinh ra trong buồng đốt được truyền đến các bề mặt trao đổi nhiệt của lò. Nước trong hệ thống nhận nhiệt, tăng nhiệt độ và chuyển thành hơi.

Hơi sau khi hình thành được đưa vào đường ống và phân phối đến các thiết bị sử dụng. Trong quá trình này, áp suất hơi, mực nước và nhiệt độ cần được kiểm soát liên tục để đảm bảo hệ thống hoạt động ổn định.

Ngoài quá trình tạo hơi, chất lượng nước cũng ảnh hưởng đến hiệu quả truyền nhiệt. Nước không được xử lý phù hợp có thể tạo cáu cặn, làm giảm hiệu suất và ảnh hưởng đến tuổi thọ thiết bị. Tài liệu tham khảo đề cập đến các phương pháp xử lý như lắng lọc, trao đổi ion, khử oxy, xử lý hóa chất và RO.

Quy trình vận hành lò hơi tầng sôi

Quy trình vận hành lò hơi tầng sôi cần được thực hiện theo từng giai đoạn, bắt đầu từ kiểm tra hệ thống, khởi động, tạo tầng sôi, cấp nhiên liệu và duy trì quá trình cháy cho đến khi dừng lò.

Các thông số cụ thể như nhiệt độ, áp suất, lưu lượng gió hoặc độ dày lớp sôi phải căn cứ vào thiết kế của từng thiết bị và hướng dẫn vận hành tương ứng. Không nên áp dụng máy móc một mức thông số cho mọi hệ thống.

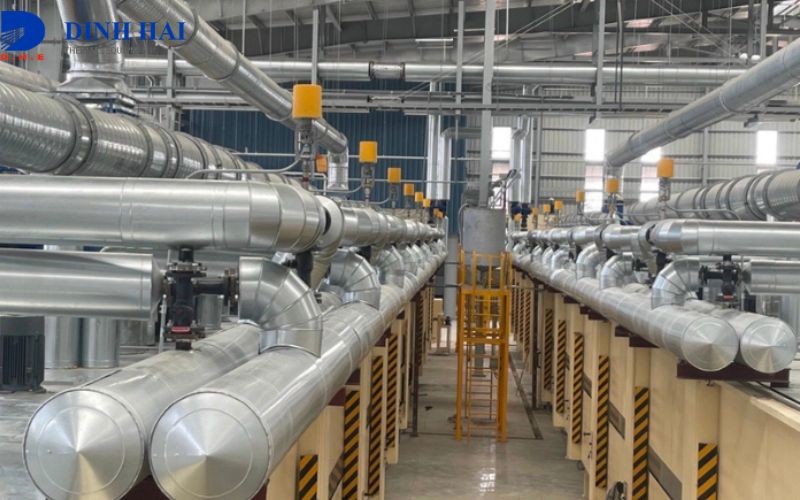

Kiểm tra hệ thống trước khi khởi động

Đây là bước đầu tiên và có ý nghĩa quan trọng đối với toàn bộ quá trình vận hành. Nếu lò mới lắp đặt, vừa sửa chữa hoặc đã ngừng trong thời gian dài, cần kiểm tra kỹ trước khi khởi động.

Các hạng mục chính gồm:

• Hệ thống quạt: kiểm tra chiều quay, tình trạng bôi trơn, độ rung và tiếng ồn bất thường.

• Hệ thống cấp nước: kiểm tra bơm, van, đường ống và nguồn nước.

• Hệ thống điện và đo lường: kiểm tra tủ điện, cảm biến, thiết bị đo và hệ thống cảnh báo.

• Hệ thống bảo vệ: kiểm tra van an toàn, thiết bị bảo vệ áp suất, cảm biến mức nước và kính thủy.

• Hệ thống cấp nhiên liệu: đảm bảo nhiên liệu đã được chuẩn bị và thiết bị cấp liệu hoạt động bình thường.

• Hệ thống lọc bụi: kiểm tra túi lọc, cyclone và đường khói.

• Thiết bị phụ: kiểm tra vít tải, van xoay, hệ thống thu gom tro và các thiết bị quay.

Những nội dung này tương ứng với các hạng mục kiểm tra được nêu trong tài liệu tham khảo trước khi đưa lò vào hoạt động.

Nếu lò vừa sửa chữa buồng đốt hoặc ngừng trong thời gian dài, cần thực hiện thêm các công việc chuẩn bị phù hợp trước khi vận hành.

Khởi động và tạo tầng sôi

Sau khi kiểm tra toàn bộ hệ thống, người vận hành tiến hành khởi động theo chế độ phù hợp với trạng thái của lò.

Đối với lò ở trạng thái lạnh, cần chuẩn bị vật liệu mồi đốt và lớp sôi trước. Tài liệu tham khảo đề cập đến việc sử dụng lớp vật liệu gồm tro, xỉ hoặc cát thạch anh, sau đó kiểm tra độ đồng đều của lớp liệu trong buồng đốt.

Tiếp theo, quạt hút khói và quạt cấp gió được đưa vào hoạt động theo trình tự. Lưu lượng gió được tăng dần để kiểm tra khả năng tạo tầng sôi.

Khi lớp sôi đã ổn định, tiến hành nhóm lò và điều chỉnh quạt để duy trì quá trình cháy. Nhiên liệu được đưa vào từng bước, tránh cấp quá nhanh khi nhiệt độ chưa đạt điều kiện phù hợp.

Đối với lò đang ở trạng thái nóng, trình tự có thể được rút gọn nhưng vẫn cần kiểm tra các hệ thống bảo vệ và thông số trước khi cấp nhiên liệu. Tài liệu tham khảo yêu cầu cấp nhiên liệu từ từ trong giai đoạn này để tránh mất nhiệt lớp sôi hoặc tắt lửa.

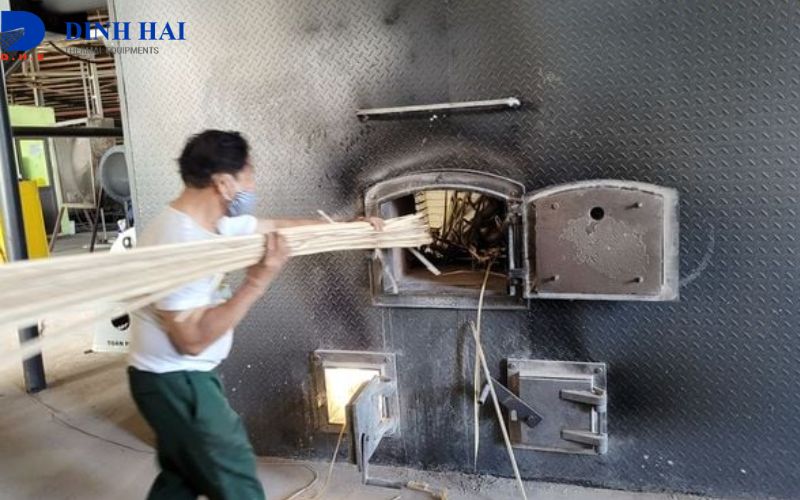

Cấp nhiên liệu và duy trì quá trình cháy

Khi tầng sôi và điều kiện cháy đã ổn định, nhiên liệu được cấp vào buồng đốt theo nhu cầu tải.

Lượng nhiên liệu cần được điều chỉnh cùng với lượng gió cấp để duy trì quá trình cháy ổn định. Người vận hành không nên tăng nhiên liệu đột ngột mà cần theo dõi phản ứng của buồng đốt sau mỗi lần điều chỉnh.

Trong quá trình này cần chú ý:

• Chất lượng và độ ẩm của nhiên liệu.

• Lưu lượng nhiên liệu cấp vào.

• Trạng thái lớp sôi.

• Nhiệt độ buồng đốt.

• Lượng oxy trong khí thải.

• Áp suất hơi.

• Mức nước.

• Tình trạng tro và xỉ.

Theo tài liệu tham khảo, trong ca vận hành cần theo dõi chất lượng nhiên liệu, điều chỉnh quá trình cháy, kiểm tra độ lưu động của lớp sôi, xả cáu cặn, theo dõi hệ thống xử lý khói và thu gom tro.

Điều chỉnh gió, nhiên liệu và nhiệt độ

Gió và nhiên liệu cần được duy trì ở trạng thái cân bằng để đảm bảo hiệu quả cháy. Việc điều chỉnh nên dựa trên các thông số thực tế thay vì chỉ quan sát ngọn lửa.

Nếu lượng nhiên liệu tăng, lượng không khí cần được điều chỉnh tương ứng. Khi lượng gió quá thấp, nhiên liệu có thể cháy không hoàn toàn. Nếu lượng gió quá lớn, nhiệt có thể bị cuốn theo dòng khí và làm ảnh hưởng đến quá trình cháy.

Tài liệu tham khảo đưa ra một số thông số vận hành cụ thể cho hệ thống mà tài liệu đề cập, trong đó nhiệt độ buồng đốt được duy trì trong khoảng 700–1.000°C, oxy dư 8,5–11% và chân không buồng đốt khoảng -50 Pa/-5 mmH₂O.

Tuy nhiên, đây không nên được xem là thông số áp dụng chung cho mọi lò hơi tầng sôi. Khi vận hành thực tế, cần sử dụng giá trị theo hồ sơ thiết kế, tài liệu kỹ thuật và quy trình của chính thiết bị.

Bên cạnh đó, cần theo dõi độ lưu hóa của lớp sôi. Nếu lớp vật liệu tích tụ quá nhiều hoặc xuất hiện xỉ, cần thực hiện xử lý theo quy trình để duy trì không gian cháy và khả năng hòa trộn nhiên liệu.

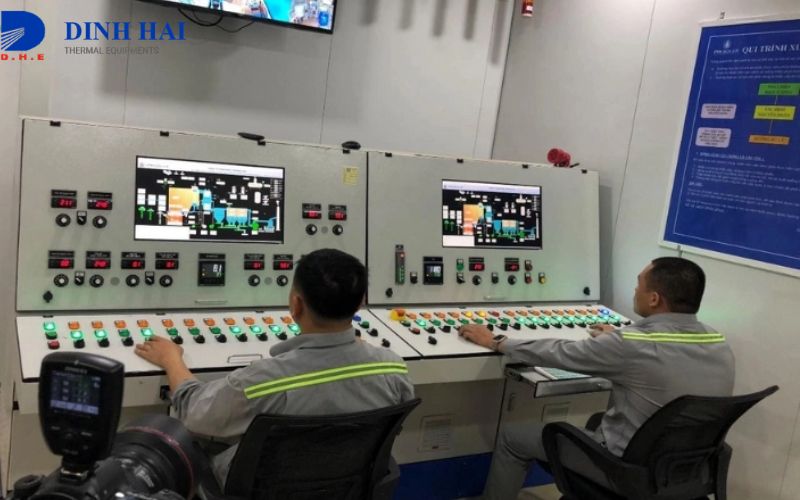

Theo dõi áp suất, nhiệt độ và mức nước

Trong suốt thời gian làm việc, người vận hành cần theo dõi liên tục các thông số quan trọng.

Nhiệt độ buồng đốt phản ánh tình trạng cháy và khả năng duy trì tầng sôi. Khi nhiệt độ thay đổi bất thường, cần kiểm tra lại lượng nhiên liệu, gió cấp và trạng thái lớp vật liệu.

Áp suất hơi cần được kiểm soát theo áp suất thiết kế của lò. Không để áp suất vượt giới hạn cho phép. Tài liệu tham khảo cũng xác định áp suất hơi chính phải nằm trong giới hạn áp suất thiết kế.

Mức nước cần được theo dõi thường xuyên thông qua kính thủy và hệ thống đo mức. Bơm nước cấp phải hoạt động ổn định, đồng thời người vận hành cần kiểm tra nguồn nước tại các bồn chứa để đảm bảo đủ nước cho quá trình làm việc.

Ngoài ra, cần kiểm soát chất lượng nước cấp và nước trong lò. Theo tài liệu tham khảo, việc kiểm soát nước, xả đáy và hệ thống xử lý nước có vai trò hạn chế cáu cặn, bảo vệ thiết bị và duy trì hiệu suất.

Dừng lò và xử lý sau vận hành

Việc dừng lò cần được thực hiện theo đúng trình tự, tùy thuộc vào việc dừng theo kế hoạch, dừng tạm thời hay dừng khẩn cấp.

Dừng bình thường: giảm tải, dừng cấp nhiên liệu và xử lý lượng nhiên liệu còn lại theo quy trình để tránh cháy ngược. Sau đó giảm dần hoạt động của quạt và các thiết bị phụ theo nhiệt độ thực tế của buồng đốt.

Dừng tạm thời: khi chỉ tạm ngừng cấp hơi, cần dừng cấp nhiên liệu và các thiết bị không cần thiết nhưng vẫn duy trì những hệ thống cần thiết để bảo toàn trạng thái của lò theo quy trình.

Dừng khẩn cấp: được áp dụng khi xuất hiện tình trạng nguy hiểm như cạn nước nghiêm trọng, bơm nước không thể cấp nước, không thể xác định mực nước hoặc áp suất, sự cố điện nguy hiểm hay thiết bị chính không thể tiếp tục hoạt động.

Sau khi dừng, cần kiểm tra tình trạng buồng đốt, lớp sôi, hệ thống cấp nhiên liệu, thu gom tro, lọc bụi và các thiết bị phụ. Không nên tiến hành vệ sinh hoặc sửa chữa những khu vực còn nhiệt độ và áp suất nguy hiểm.

Kết luận

Lò hơi tầng sôi có nguyên lý hoạt động dựa trên sự chuyển động của lớp vật liệu dưới tác động của dòng khí, tạo môi trường thuận lợi cho nhiên liệu cháy và truyền nhiệt. Để hệ thống hoạt động ổn định, người vận hành cần kiểm soát đồng thời quá trình tạo tầng sôi, cấp nhiên liệu, cấp gió, tạo hơi và các thiết bị phụ trợ.

Một quy trình vận hành lò hơi tầng sôi hợp lý cần bắt đầu từ kiểm tra toàn bộ hệ thống, chuẩn bị trước khởi động, tạo tầng sôi, cấp nhiên liệu, điều chỉnh gió – nhiên liệu, theo dõi các thông số và dừng lò đúng trình tự.

Quan trọng nhất, các thông số vận hành cụ thể phải được căn cứ vào thiết kế và hướng dẫn của từng hệ thống. Tài liệu tham khảo có đưa ra các giá trị vận hành cụ thể, nhưng đây là thông số của hệ thống được đề cập trong tài liệu, không nên áp dụng máy móc cho mọi lò hơi tầng sôi.

Việc tuân thủ đúng quy trình, kiểm tra thiết bị định kỳ, kiểm soát chất lượng nhiên liệu và nước cấp sẽ góp phần duy trì hiệu suất, hạn chế sự cố và đảm bảo an toàn trong quá trình vận hành.
