Đồng hồ áp suất gas: cấu tạo, nguyên lý và cách lựa chọn

Đồng hồ áp suất gas là thiết bị dùng để đo và theo dõi áp suất của khí gas trong đường ống, thiết bị đốt và các hệ thống sử dụng nhiên liệu khí. Lựa chọn đúng đồng hồ theo thang đo, kiểu kết nối và điều kiện làm việc giúp kiểm soát áp suất chính xác, hỗ trợ hệ thống vận hành ổn định và an toàn.

Đồng hồ áp suất gas là gì?

Đồng hồ áp suất gas là thiết bị dùng để đo và hiển thị áp suất của khí gas tại một vị trí nhất định trong hệ thống. Thiết bị thường được lắp trên đường ống dẫn gas, bộ điều áp, đầu vào hoặc đầu ra của các thiết bị sử dụng gas.

Tùy theo hệ thống, đồng hồ áp suất gas có thể được thiết kế với nhiều thang đo và kiểu kết nối khác nhau. Việc lựa chọn đúng thông số giúp người vận hành dễ dàng theo dõi áp suất và phát hiện những thay đổi bất thường trong quá trình sử dụng.

Khái niệm và chức năng của đồng hồ áp suất gas

Về cơ bản, đồng hồ áp suất gas chuyển đổi tác động của áp suất khí lên bộ phận cảm biến thành chuyển động cơ học, sau đó hiển thị giá trị trên mặt đồng hồ.

Chức năng chính của thiết bị là cung cấp thông tin về áp suất gas tại vị trí lắp đặt. Nhờ đó, người vận hành có thể kiểm tra áp suất thực tế, đối chiếu với mức yêu cầu của hệ thống và phát hiện tình trạng áp suất quá cao hoặc quá thấp.

Các thông số như đơn vị đo, thang đo, cấp chính xác và kiểu kết nối sẽ khác nhau tùy từng model. Vì vậy, cần xác định điều kiện sử dụng trước khi lựa chọn.

Vai trò trong hệ thống gas và thiết bị đốt

Trong hệ thống gas, áp suất ảnh hưởng trực tiếp đến khả năng cấp nhiên liệu cho các thiết bị sử dụng khí. Đồng hồ áp suất gas giúp theo dõi áp suất tại những vị trí quan trọng như sau bộ điều áp, trước đầu đốt hoặc trên đường ống cấp gas.

Đối với thiết bị đốt, áp suất gas cần nằm trong phạm vi phù hợp với yêu cầu vận hành. Nếu áp suất không ổn định hoặc sai lệch lớn, ngọn lửa có thể hoạt động không ổn định và ảnh hưởng đến hiệu quả đốt.

Việc lắp đồng hồ phù hợp giúp người vận hành kiểm tra nhanh tình trạng áp suất và có cơ sở điều chỉnh hệ thống khi cần thiết.

Cấu tạo và nguyên lý hoạt động của đồng hồ áp suất gas

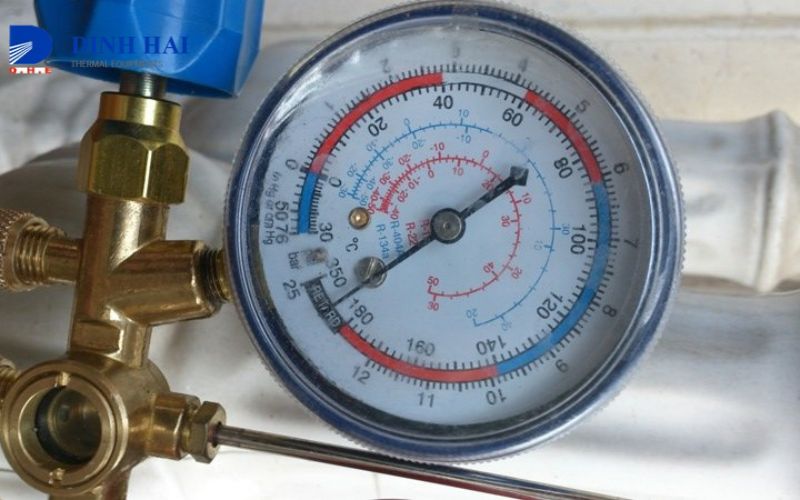

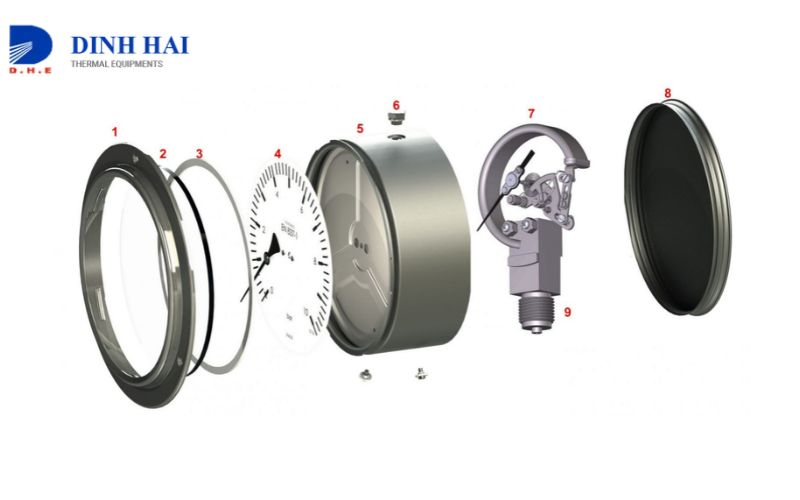

Đồng hồ áp suất gas có cấu tạo tương đối đơn giản nhưng các bộ phận bên trong phải đảm bảo khả năng làm việc phù hợp với môi trường khí gas. Tùy loại đồng hồ, cấu tạo và cơ cấu đo có thể khác nhau.

Cấu tạo cơ bản

Một đồng hồ áp suất gas dạng cơ bản thường gồm các bộ phận chính:

• Mặt đồng hồ: Hiển thị giá trị áp suất và đơn vị đo.

• Kim chỉ thị: Di chuyển theo sự thay đổi của áp suất.

• Bộ phận cảm biến: Tiếp nhận tác động của áp suất, thường sử dụng ống Bourdon hoặc cơ cấu đo phù hợp.

• Cơ cấu truyền động: Chuyển biến dạng của bộ phận cảm biến thành chuyển động của kim.

• Vỏ đồng hồ: Bảo vệ các chi tiết bên trong khỏi tác động từ môi trường.

• Chân kết nối: Liên kết đồng hồ với đường ống hoặc thiết bị cần đo áp suất.

Một số dòng đồng hồ có thêm dầu glycerin bên trong để giảm rung kim và bảo vệ cơ cấu đo khi làm việc trong môi trường có rung động.

Nguyên lý đo và hiển thị áp suất

Với đồng hồ áp suất gas sử dụng ống Bourdon, khi khí gas đi vào bên trong ống cảm biến, áp suất tác động làm ống có xu hướng biến dạng.

Mức độ biến dạng thay đổi theo áp suất. Cơ cấu truyền động bên trong chuyển sự biến dạng này thành chuyển động quay của kim, từ đó hiển thị giá trị áp suất trên mặt đồng hồ.

Khi áp suất tăng, kim dịch chuyển theo chiều tăng của thang đo. Khi áp suất giảm, kim trở về tương ứng. Nhờ cơ chế này, người vận hành có thể quan sát trực tiếp áp suất gas tại vị trí lắp đặt.

Độ chính xác của phép đo còn phụ thuộc vào chất lượng đồng hồ, thang đo, điều kiện lắp đặt và tình trạng của thiết bị trong quá trình sử dụng.

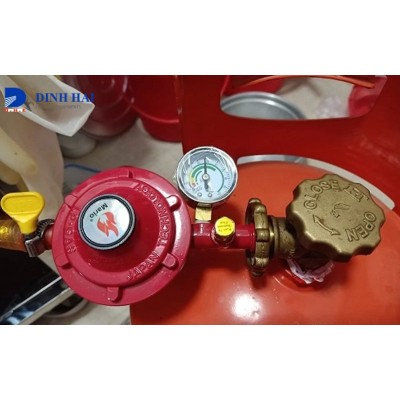

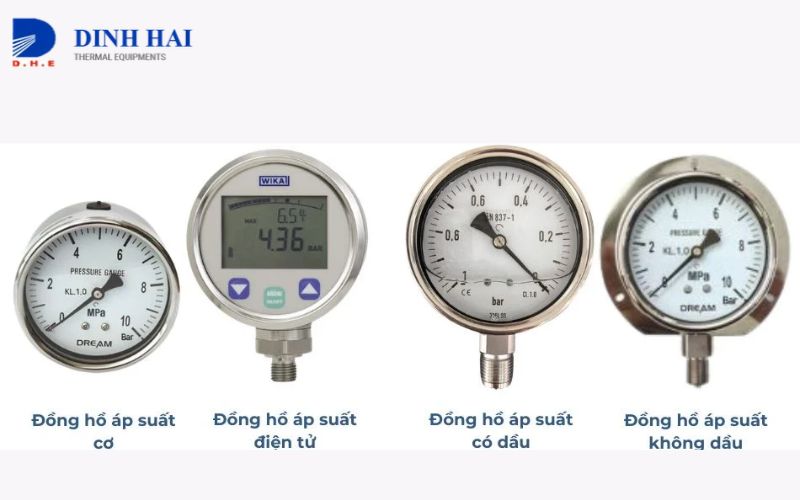

Các loại đồng hồ áp suất gas phổ biến

Đồng hồ áp suất gas có thể được phân loại dựa trên nhiều tiêu chí như thang đo, kiểu kết nối và điều kiện sử dụng.

Phân loại theo thang đo áp suất

Thang đo cần được lựa chọn dựa trên áp suất làm việc thực tế của hệ thống. Các loại đồng hồ có thể có thang đo thấp dành cho hệ thống gas áp suất thấp hoặc thang đo cao hơn dành cho đường ống và thiết bị có áp suất lớn.

Không nên chọn đồng hồ có thang đo quá cao so với áp suất cần đo vì giá trị hiển thị ở vùng thấp có thể khó quan sát và độ phân giải không phù hợp. Ngược lại, sử dụng đồng hồ có thang đo thấp hơn áp suất thực tế có thể gây quá tải cho thiết bị.

Phân loại theo kiểu kết nối

Đồng hồ áp suất gas có thể sử dụng nhiều kiểu kết nối tùy thiết kế hệ thống. Phổ biến là dạng chân đứng hoặc chân sau, với các kích thước ren khác nhau.

Kiểu kết nối cần phù hợp với vị trí lắp đặt và đường ống. Khi thay thế đồng hồ, cần kiểm tra chính xác kích thước, tiêu chuẩn ren và hướng kết nối để tránh phải sử dụng các phương án chuyển đổi không cần thiết.

Phân loại theo môi trường và mục đích sử dụng

Tùy môi trường, có thể lựa chọn đồng hồ áp suất gas thông thường hoặc loại có thiết kế chuyên dụng cho điều kiện rung động, nhiệt độ thay đổi hoặc yêu cầu cao về độ bền.

Với hệ thống có rung động, đồng hồ có dầu giảm chấn có thể giúp kim hiển thị ổn định hơn. Trong môi trường yêu cầu khả năng quan sát tốt hoặc điều kiện làm việc đặc biệt, cần lựa chọn loại đồng hồ có vật liệu và cấp bảo vệ phù hợp.

Ngoài ra, một số hệ thống có thể sử dụng đồng hồ áp suất dạng điện tử thay cho loại cơ khí khi cần đọc số trực tiếp hoặc tích hợp tín hiệu với hệ thống điều khiển.

Tiêu chí lựa chọn đồng hồ áp suất gas phù hợp

Để lựa chọn đồng hồ áp suất gas phù hợp, trước hết cần xác định áp suất làm việc thực tế của hệ thống. Thang đo phải bao quát được áp suất vận hành nhưng không nên quá rộng so với nhu cầu đo.

Tiếp theo là đơn vị đo và cấp chính xác. Cần chọn đúng đơn vị theo yêu cầu vận hành, chẳng hạn bar, mbar, kPa hoặc psi. Với những hệ thống yêu cầu kiểm soát áp suất chính xác, nên ưu tiên đồng hồ có cấp chính xác phù hợp.

Kiểu kết nối cũng cần được kiểm tra trước khi mua. Cần xác định vị trí chân kết nối, kích thước ren và tiêu chuẩn ren để đảm bảo đồng hồ có thể lắp đặt trực tiếp vào hệ thống.

Ngoài ra, cần xem xét kích thước mặt đồng hồ. Mặt lớn giúp dễ quan sát ở khoảng cách xa, trong khi loại nhỏ phù hợp với những vị trí có không gian hạn chế.

Đối với môi trường có rung động, có thể lựa chọn đồng hồ áp suất gas có dầu giảm chấn. Nếu hệ thống có nhiệt độ môi trường cao, cần lựa chọn thiết bị có giới hạn nhiệt độ phù hợp.

Cuối cùng, nên ưu tiên sản phẩm có thông số kỹ thuật rõ ràng, vật liệu phù hợp với môi trường gas và nguồn gốc đáng tin cậy. Không nên lựa chọn chỉ dựa trên giá thành vì đồng hồ áp suất là thiết bị trực tiếp cung cấp thông tin để theo dõi tình trạng của hệ thống.

Lưu ý khi lắp đặt và sử dụng đồng hồ áp suất gas

Khi lắp đặt đồng hồ áp suất gas, cần xác định đúng vị trí đo và đảm bảo kết nối kín. Ren kết nối phải phù hợp với đồng hồ, được lắp đúng kỹ thuật và không làm biến dạng chân đồng hồ.

Không nên siết đồng hồ bằng cách tác động lực trực tiếp lên mặt hoặc thân thiết bị. Khi lắp đặt, cần sử dụng đúng vị trí thao tác theo thiết kế để tránh làm hư hỏng cơ cấu bên trong.

Đồng hồ cần được lắp ở vị trí thuận tiện cho việc quan sát và kiểm tra. Nếu môi trường có rung động mạnh, nên sử dụng giải pháp giảm chấn hoặc lựa chọn loại đồng hồ phù hợp.

Trong quá trình sử dụng, cần thường xuyên kiểm tra tình trạng mặt kính, kim chỉ thị, chân kết nối và các dấu hiệu bất thường. Nếu kim bị kẹt, dao động bất thường hoặc giá trị hiển thị không phù hợp với thực tế, cần kiểm tra thiết bị và hệ thống liên quan.

Không nên để đồng hồ hoạt động liên tục vượt quá giới hạn áp suất hoặc nhiệt độ cho phép. Việc sử dụng sai điều kiện có thể làm giảm độ chính xác và tuổi thọ của thiết bị.

Khi cần thay thế, cần đối chiếu đầy đủ thang đo, đơn vị, cấp chính xác, kiểu kết nối và điều kiện làm việc với đồng hồ cũ hoặc thông số của hệ thống. Lựa chọn đúng đồng hồ áp suất gas sẽ giúp theo dõi áp suất thuận tiện, hỗ trợ thiết bị đốt hoạt động ổn định và nâng cao độ an toàn trong quá trình vận hành.
