Các loại cảm biến ngọn lửa trong hệ thống đầu đốt dầu và gas

Trong hệ thống đầu đốt dầu và gas, cảm biến ngọn lửa đầu đốt là thiết bị có vai trò giám sát quá trình cháy và đảm bảo hệ thống chỉ tiếp tục vận hành khi ngọn lửa được hình thành đúng cách. Nếu cảm biến không phát hiện được ngọn lửa hoặc nhận tín hiệu sai, bộ điều khiển sẽ lập tức ngắt cấp nhiên liệu để tránh rò rỉ gas hoặc dầu gây mất an toàn. Hiểu rõ nguyên lý hoạt động và các loại cảm biến ngọn lửa sẽ giúp người vận hành lựa chọn đúng thiết bị, nâng cao độ tin cậy và hiệu suất của hệ thống đầu đốt.

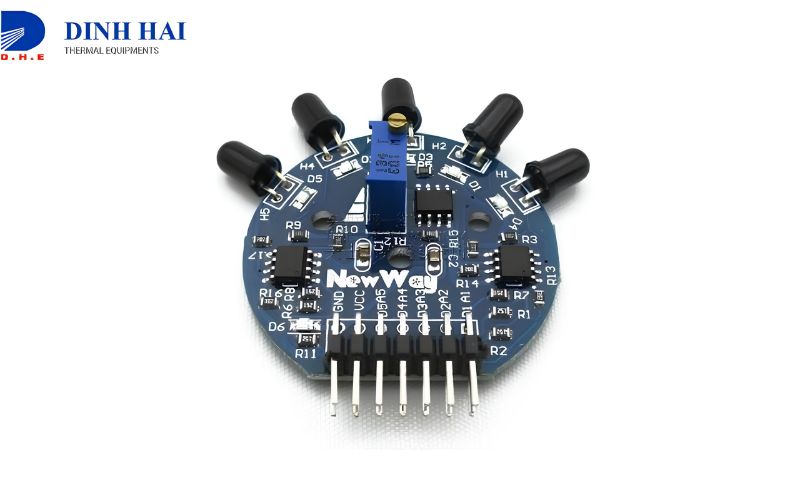

Cảm biến ngọn lửa là gì?

Cảm biến ngọn lửa đầu đốt là thiết bị có nhiệm vụ phát hiện sự xuất hiện của ngọn lửa trong buồng đốt và truyền tín hiệu về bộ điều khiển. Khi cảm biến xác nhận quá trình cháy diễn ra bình thường, bộ điều khiển sẽ tiếp tục cấp nhiên liệu cho đầu đốt hoạt động.

Ngược lại, nếu không phát hiện tín hiệu ngọn lửa trong khoảng thời gian cho phép hoặc ngọn lửa bị tắt đột ngột, hệ thống sẽ tự động ngắt van nhiên liệu và chuyển sang chế độ báo lỗi. Đây là cơ chế bảo vệ quan trọng nhằm ngăn ngừa hiện tượng tích tụ nhiên liệu và giảm nguy cơ cháy nổ.

Nguyên lý hoạt động của cảm biến ngọn lửa

Mỗi loại cảm biến ngọn lửa đầu đốt sử dụng một nguyên lý phát hiện khác nhau, nhưng đều dựa trên việc nhận biết các đặc tính của ngọn lửa như ánh sáng nhìn thấy, tia cực tím (UV), tia xanh đặc trưng hoặc dòng điện ion hóa.

Sau khi nhận được tín hiệu từ ngọn lửa, cảm biến sẽ chuyển đổi thành tín hiệu điện gửi đến bộ điều khiển đầu đốt. Nếu tín hiệu đạt yêu cầu, đầu đốt tiếp tục vận hành. Nếu tín hiệu bị mất hoặc không ổn định, bộ điều khiển sẽ dừng cấp nhiên liệu và khóa hệ thống để đảm bảo an toàn.

Các loại cảm biến ngọn lửa phổ biến trong hệ thống đầu đốt dầu và gas

Tùy theo loại nhiên liệu, công suất đầu đốt và yêu cầu của bộ điều khiển mà mỗi hệ thống sẽ sử dụng loại cảm biến khác nhau.

Cảm biến quang trở (Photoresistive Detector)

Đây là loại cảm biến thường được sử dụng trên các đầu đốt dầu công suất nhỏ và trung bình. Cảm biến hoạt động dựa trên sự thay đổi điện trở của quang trở khi nhận ánh sáng phát ra từ ngọn lửa.

Khi có ánh sáng, điện trở giảm và tạo tín hiệu gửi về bộ điều khiển. Ưu điểm của loại cảm biến này là cấu tạo đơn giản, giá thành thấp và dễ thay thế. Tuy nhiên, nó có thể bị ảnh hưởng bởi ánh sáng từ buồng đốt hoặc gạch chịu lửa nóng nếu lắp đặt không đúng vị trí.

Cảm biến ngọn lửa xanh (Blue Flame Detector)

Loại cảm biến này được thiết kế để nhận biết tia sáng đặc trưng của ngọn lửa xanh khi đốt gas hoặc dầu. Nhờ khả năng nhận diện bước sóng đặc biệt, cảm biến có độ chính xác cao hơn so với quang trở thông thường.

Blue Flame Detector thường được sử dụng trên các đầu đốt gas hoặc dầu công suất nhỏ, làm việc gián đoạn. Khi lắp đặt cần tránh để ánh sáng mặt trời hoặc nguồn sáng mạnh chiếu trực tiếp vào cảm biến nhằm hạn chế tín hiệu giả.

Cảm biến quang điện (Selenium Photocell)

Cảm biến quang điện sử dụng phần tử selenium để chuyển đổi ánh sáng từ ngọn lửa thành dòng điện một chiều cung cấp cho bộ khuếch đại.

Ưu điểm của loại cảm biến này là ít bị ảnh hưởng bởi bức xạ nhiệt từ buồng đốt và có khả năng phát hiện ngọn lửa khá ổn định. Vì vậy, Selenium Photocell vẫn được sử dụng trên nhiều hệ thống đầu đốt dầu truyền thống.

Cảm biến UV (UV Detector)

UV Detector là loại cảm biến ngọn lửa đầu đốt được sử dụng phổ biến trên các đầu đốt công suất lớn. Thiết bị hoạt động bằng cách phát hiện tia cực tím (UV) phát ra trong quá trình cháy.

Ưu điểm lớn nhất của cảm biến UV là không bị ảnh hưởng bởi ánh sáng nhìn thấy hoặc nhiệt độ của buồng đốt, nhờ đó khả năng phát hiện ngọn lửa rất nhanh và chính xác. Loại cảm biến này thường được sử dụng trong các hệ thống lò hơi, lò dầu tải nhiệt hoặc đầu đốt công nghiệp công suất lớn.

Que dò ngọn lửa (Detector Electrode)

Que dò ngọn lửa hoạt động theo nguyên lý ion hóa của ngọn lửa gas. Khi đầu điện cực tiếp xúc với ngọn lửa, dòng điện ion hóa rất nhỏ sẽ được tạo ra và truyền về bộ điều khiển để xác nhận quá trình cháy.

Đây là loại cảm biến được sử dụng phổ biến trên các đầu đốt gas vì có độ nhạy cao, phản hồi nhanh và cấu tạo khá đơn giản. Tuy nhiên, que dò cần được vệ sinh định kỳ để tránh bám muội than làm giảm khả năng nhận tín hiệu.

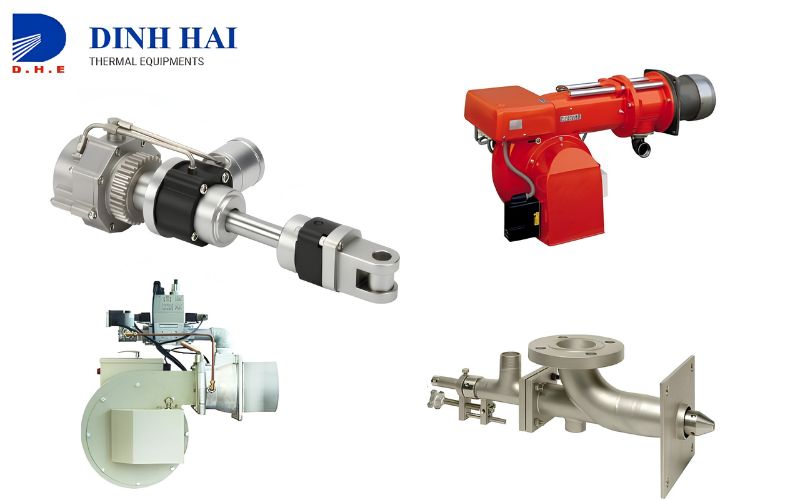

Tiêu chí lựa chọn cảm biến ngọn lửa phù hợp

Lựa chọn đúng cảm biến ngọn lửa đầu đốt sẽ giúp hệ thống hoạt động ổn định, hạn chế báo lỗi và nâng cao độ an toàn trong quá trình vận hành.

Theo loại nhiên liệu

Đầu đốt dầu thường sử dụng cảm biến quang trở, quang điện hoặc UV. Trong khi đó, đầu đốt gas thường sử dụng que dò ion hóa hoặc cảm biến ngọn lửa xanh để đạt hiệu quả nhận diện tốt nhất.

Theo công suất đầu đốt

Đối với đầu đốt công suất nhỏ, cảm biến quang trở hoặc que dò ngọn lửa thường đáp ứng tốt yêu cầu sử dụng. Với các hệ thống lò hơi, lò nung hoặc đầu đốt công suất lớn, cảm biến UV sẽ mang lại độ chính xác và độ ổn định cao hơn.

Theo môi trường làm việc

Nếu đầu đốt hoạt động trong môi trường có nhiều bụi, nhiệt độ cao hoặc ánh sáng mạnh, nên ưu tiên các loại cảm biến có khả năng chống nhiễu tốt như UV Detector. Điều này giúp hạn chế hiện tượng nhận tín hiệu sai và tăng độ tin cậy của hệ thống.

Theo yêu cầu của bộ điều khiển đầu đốt

Không phải bộ điều khiển nào cũng tương thích với mọi loại cảm biến. Trước khi thay thế hoặc nâng cấp, cần kiểm tra tài liệu kỹ thuật của bộ điều khiển để lựa chọn đúng chủng loại cảm biến, tránh phát sinh lỗi trong quá trình vận hành.

Kết luận

Cảm biến ngọn lửa đầu đốt là thiết bị quan trọng giúp giám sát quá trình cháy và đảm bảo an toàn cho hệ thống đầu đốt dầu, gas. Mỗi loại cảm biến đều có nguyên lý hoạt động, ưu điểm và phạm vi ứng dụng riêng. Việc lựa chọn đúng cảm biến theo loại nhiên liệu, công suất đầu đốt, môi trường làm việc và yêu cầu của bộ điều khiển sẽ giúp hệ thống hoạt động ổn định, hạn chế báo lỗi và nâng cao hiệu suất vận hành trong thời gian dài.
