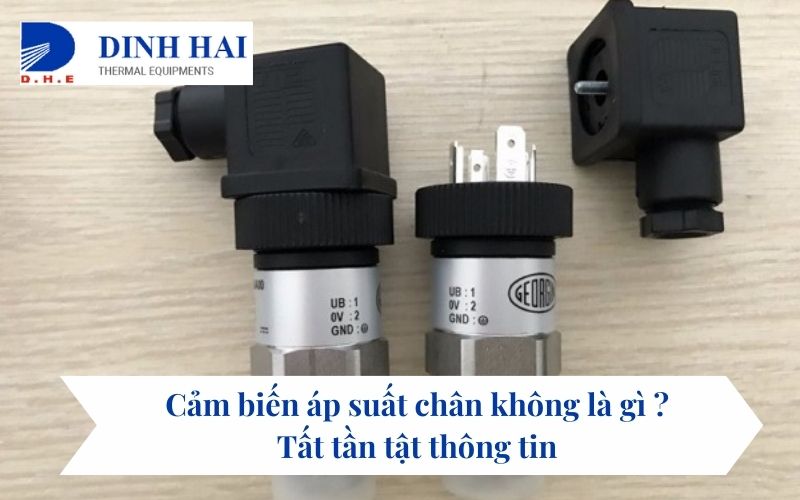

Cảm biến áp suất chân không là gì ? Tất tần tật thông tin

Cảm biến áp suất chân không là một trong những thành phần không thể thiếu trong các hệ thống công nghệ hiện đại, từ các ứng dụng công nghiệp đến các thiết bị tiêu dùng hàng ngày. Khái niệm về cảm biến này không chỉ đơn thuần là một linh kiện kỹ thuật, mà còn đóng vai trò quan trọng trong việc đo lường và kiểm soát áp suất môi trường xung quanh. Để hiểu rõ hơn về cảm biến áp suất chân không, tham khảo ngay bài viết sau đây!

Cảm biến áp suất chân không là gì ?

Cảm biến áp suất chân không là một loại cảm biến có phạm vi đo áp suất đặc biệt. Nó hoạt động trong khoảng từ 0 bar đến -1 bar, với tín hiệu điện tương ứng là 20mA ở mức 0 bar (giá trị tối thiểu) và 4mA ở mức -1 bar (giá trị tối đa). Điều này tạo ra một phạm vi đo rộng và linh hoạt cho việc đo lường áp suất không khí và các môi trường chân không khác.

Khác biệt giữa cảm biến áp suất chân không và cảm biến áp suất thường

Cảm biến áp suất thường được sử dụng để đo áp suất trong khoảng từ 0 đến giá trị lớn nhất của áp suất đo. Ví dụ, một cảm biến áp suất có thể có phạm vi đo từ 0 đến 10 bar, tức là nó có khả năng đo áp suất từ mức thấp nhất là 0 đến mức cao nhất là 10.
Trái ngược lại, cảm biến áp suất chân không có phạm vi đo bắt đầu từ mức âm, dưới 0 bar. Mức áp suất âm cao nhất mà các loại cảm biến chân không hiện đại có thể đo là -1 bar. Chính vì vậy, chúng được gọi là cảm biến áp suất âm. Sự khác biệt này trong phạm vi đo giúp chúng ta phân biệt cảm biến áp suất thông thường và cảm biến áp suất chân không.

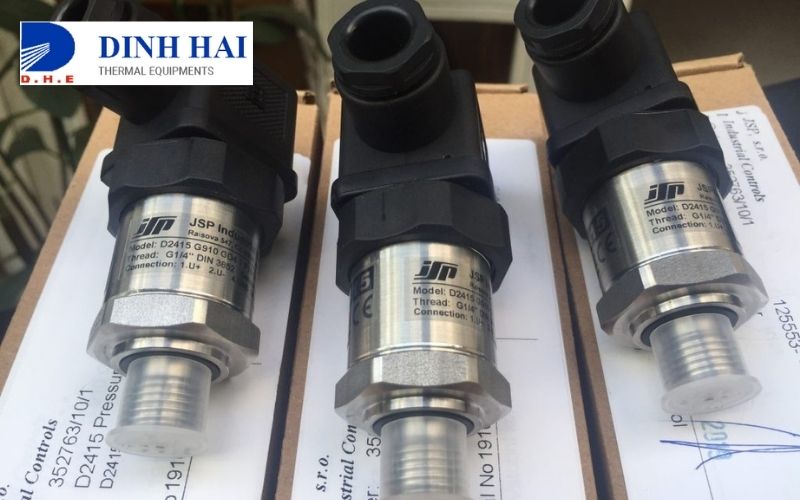

Thông số kỹ thuật cảm biến áp suất chân không

• Nguồn cấp cho cảm biến : 24Vdc
• Dãy đo áp suất : -1…0 bar
• Tín hiệu ngõ ra : 4-20mA, 0-10v, 0-5v
• Vỏ cảm biến được làm hoàn toàn bằng inox
• Chân kết nối : G1/2″, G1/4″
• Chỉ số bảo vệ : IP65
• Nhiệt độ làm việc : -25…+85 độ C
• Khả năng chống Shock : 40g/60ms
• Môi trường hoạt động : khí nén, nước, dầu,…

Nguyên lý hoạt động của cảm biến áp suất chân không

Cảm biến đo áp suất chân không hoạt động theo cách ngược lại so với các loại cảm biến thông thường. Đối với cảm biến áp suất ở mức không bar, tín hiệu ra có thể là 20mA, 10V hoặc 5V. Khi cảm biến đạt giá trị tối đa là một bar âm, tín hiệu tương ứng sẽ là 4mA hoặc 0V. Điều này tạo ra một sự khác biệt đáng chú ý trong cách cảm biến áp suất chân không chuyển đổi tín hiệu so với các loại cảm biến áp suất thông thường.

Xem thêm :

• Cảm biến áp suất dạng màng là gì ? Cấu tạo và nguyên lý hoạt động

Ứng dụng của cảm biến áp suất chân không

Cảm biến áp suất chân không là một phần không thể thiếu trong hệ thống hút chân không của các nhà máy sản xuất. Đặc biệt là trong các lĩnh vực như thực phẩm, dược phẩm, đóng gói bao bì và ngành công nghiệp hóa mỹ phẩm. Việc loại bỏ không khí để tạo ra môi trường hút chân không giúp hạn chế sự xâm nhập của vi khuẩn, làm tăng cường an toàn và đảm bảo sức khỏe cho người tiêu dùng.
Cảm biến áp suất chân không thường xuất hiện trong các thiết bị như máy hút chân không, quạt hút lò hơi, hoặc các loại bơm chân không và bơm hút nước.
Ngoài ra, trong các hệ thống đông lạnh của nhà máy chế biến hải sản, cảm biến áp suất âm được sử dụng để kiểm soát mức độ áp suất bên trong, đảm bảo quá trình đông lạnh diễn ra một cách hiệu quả và ổn định.

3 lưu ý khi lựa chọn cảm biến áp suất chân không

Thang áp suất cần đo

Thang áp suất cần đo là một yếu tố quan trọng khi chọn cảm biến áp suất. Mỗi loại cảm biến sẽ có thang đo áp suất cụ thể, trong đó cảm biến hoạt động hiệu quả nhất. Nếu không xác định rõ thang áp suất cần đo hoặc chọn cảm biến có thang áp suất không phù hợp với môi trường, có thể gây ra sai số trong quá trình đo lường. Điều này có thể ảnh hưởng nghiêm trọng đến tuổi thọ của cảm biến và các thiết bị liên quan khác.

Loại màng cảm biến

Loại màng cảm biến cũng đóng vai trò quan trọng trong việc lựa chọn cảm biến áp suất chân không. Chọn loại màng vật liệu phù hợp để đáp ứng yêu cầu sử dụng giúp bảo đảm tuổi thọ của cảm biến. Ví dụ, khi sử dụng cảm biến áp suất chân không cho các loại hóa chất axit, việc chọn lớp màng bằng inox sẽ giữ cho cảm biến không bị ăn mòn.

Ngõ ra

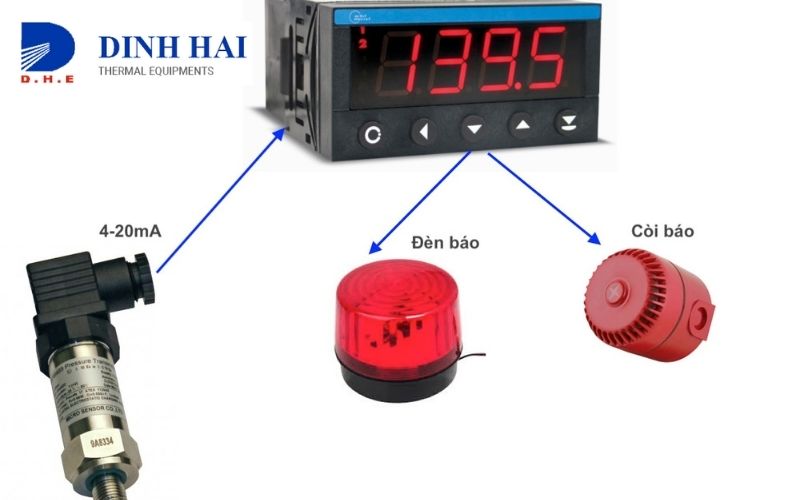

Việc lựa chọn ngõ ra của cảm biến áp suất chân không cũng đóng vai trò quan trọng trong việc truyền tín hiệu đến các thiết bị như PLC, biến tần hoặc các thiết bị hỗ trợ khác. Có ba chuẩn Analog thông thường được sử dụng, bao gồm tín hiệu 4-20mA/HART, tín hiệu 0-10V và Analog 0-5V.
Ví dụ, tín hiệu 4-20mA tương đương với dãy đo áp suất từ -1…0 bar, trong đó cảm biến ở mức 0 bar sẽ có tín hiệu ra là 20mA, và khi cảm biến đạt mức -1 bar, tín hiệu ra sẽ là 4mA. Điều này cung cấp thông tin cần thiết để phù hợp với các ứng dụng và thiết bị cụ thể trong hệ thống.
