Các loại bơm thủy lực phổ biến hiện nay và ứng dụng thực tế

Các loại bơm thủy lực là thành phần quan trọng trong hệ thống truyền động thủy lực, giúp chuyển đổi năng lượng cơ học thành năng lượng dòng chất lỏng để vận hành máy móc. Mỗi loại bơm có cấu tạo và đặc điểm riêng phù hợp với từng ứng dụng. Trong bài viết này, Đình Hải sẽ giúp bạn tổng hợp các loại bơm thủy lực được sử dụng phổ biến nhất hiện nay để dễ dàng lựa chọn cho hệ thống của mình.

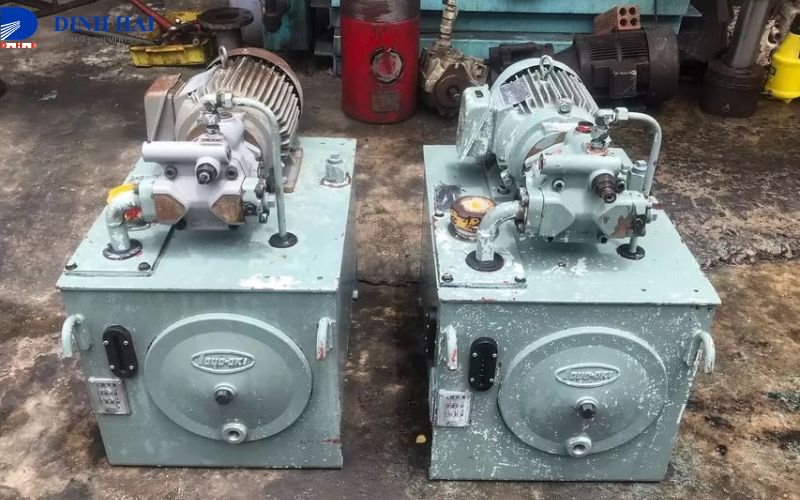

Bơm thủy lực là gì? Tổng quan chi tiết

Bơm thủy lực là thiết bị quan trọng trong hệ thống truyền động thủy lực, có nhiệm vụ chuyển đổi năng lượng cơ học từ động cơ thành năng lượng thủy lực của dòng chất lỏng (thường là dầu thủy lực). Dòng chất lỏng sau đó được điều khiển thông qua các van thủy lực để truyền lực và vận hành các cơ cấu máy móc.

Trong thực tế, bơm thủy lực có thể hoạt động với nhiều mức áp suất khác nhau, thậm chí đạt tới khoảng 700 bar hoặc 10.000 PSI tùy vào thiết kế của hệ thống. Thiết bị thường được lắp đặt trong thùng dầu hoặc kết nối trực tiếp với hệ thống truyền động để cung cấp lưu lượng dầu ổn định.

Một hệ thống thủy lực có thể sử dụng một hoặc nhiều bơm cùng lúc nhằm đáp ứng yêu cầu về lưu lượng và áp suất trong quá trình vận hành.

Các loại bơm thủy lực phổ biến hiện nay

Hiện nay trên thị trường có nhiều các loại bơm thủy lực với cấu tạo và nguyên lý hoạt động khác nhau. Tuy nhiên trong công nghiệp, bốn loại bơm phổ biến nhất gồm bơm piston, bơm bánh răng, bơm cánh gạt và bơm trục vít.

Mỗi loại bơm sẽ phù hợp với những điều kiện làm việc và yêu cầu áp suất khác nhau trong hệ thống thủy lực.

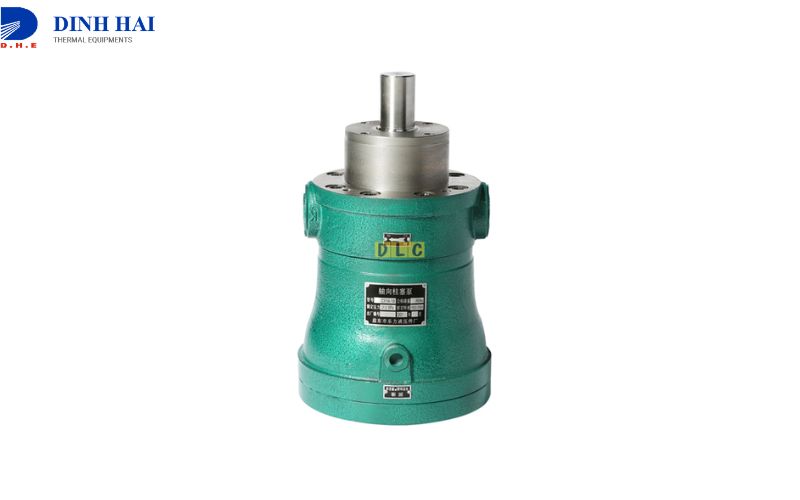

Bơm thủy lực piston - Giải pháp cho hệ thống áp suất cao

Trong số các loại bơm thủy lực, bơm piston được đánh giá là loại có khả năng tạo áp suất và lưu lượng cao.

Bơm hoạt động dựa trên chuyển động tịnh tiến của piston bên trong xi lanh. Khi piston di chuyển qua lại, thể tích trong buồng bơm thay đổi, từ đó tạo ra quá trình hút và đẩy dầu thủy lực.

Hiện nay bơm piston được chia thành hai loại chính:

• Bơm piston hướng trục

• Bơm piston hướng tâm

Ưu điểm lớn của bơm piston là khả năng làm việc ở áp suất cao và hiệu suất tốt, vì vậy thiết bị thường được sử dụng trong các hệ thống công nghiệp nặng như:

• Máy ép thủy lực

• Máy nén

• Máy cắt kim loại

• Hệ thống thủy lực ô tô

• Hệ thống thủy lực máy bay và tàu thuyền

Nhờ khả năng chịu tải lớn, bơm piston thường xuất hiện trong các hệ thống cần lực truyền động mạnh và ổn định.

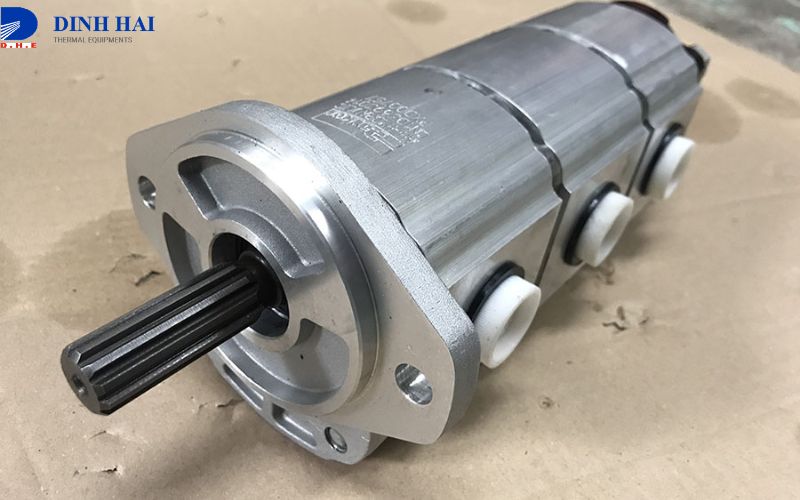

Bơm thủy lực bánh răng - Thiết kế đơn giản, độ bền cao

Bơm thủy lực bánh răng là một trong các loại bơm thủy lực có cấu tạo đơn giản và được sử dụng rộng rãi nhất hiện nay.

Nguyên lý hoạt động của bơm dựa trên hai bánh răng ăn khớp với nhau. Khi bánh răng chủ động quay, bánh răng còn lại sẽ quay theo và tạo ra sự dịch chuyển dầu từ khoang hút sang khoang đẩy.

Cấu tạo cơ bản của bơm bánh răng gồm:

• Vỏ bơm

• Trục bơm

• Phớt làm kín

• Bánh răng chủ động và bánh răng bị động

• Cổng hút và cổng đẩy dầu

Bơm bánh răng thường được chia thành hai loại:

• Bơm bánh răng ăn khớp ngoài

• Bơm bánh răng ăn khớp trong

Ưu điểm của loại bơm này là kích thước nhỏ gọn, độ bền cao và có thể hoạt động liên tục trong thời gian dài. Ngoài ra, bơm cũng có khả năng bơm các loại dầu có độ nhớt cao.

Tuy nhiên, nhược điểm của bơm bánh răng là tiếng ồn khi hoạt động tương đối lớn và khó phát hiện hư hỏng bên trong nếu không kiểm tra định kỳ.

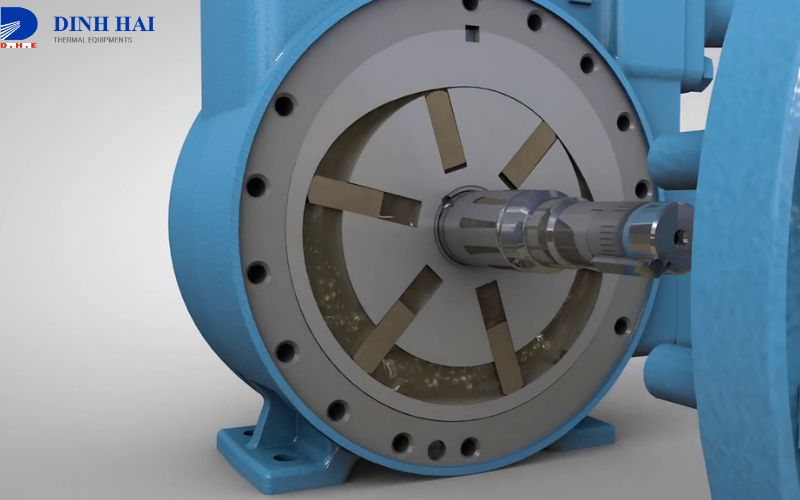

Bơm thủy lực cánh gạt - Vận hành êm và hiệu suất ổn định

Bơm cánh gạt cũng là một trong các loại bơm thủy lực được sử dụng phổ biến trong các hệ thống cần vận hành ổn định và ít tiếng ồn.

Cấu tạo của bơm cánh gạt gồm các bộ phận chính như:

• Vỏ bơm

• Stator

• Rotor

• Trục quay

• Các cánh gạt

• Đường dầu hút và dầu đẩy

Các cánh gạt được gắn trên rotor và chuyển động theo trục quay. Khi rotor quay lệch tâm so với stator, thể tích giữa các cánh gạt thay đổi liên tục, tạo ra quá trình hút và đẩy dầu thủy lực.

Bơm cánh gạt thường có từ 8 đến 12 cánh, giúp thiết bị vận hành êm và ổn định hơn so với nhiều loại bơm khác.

Một số ưu điểm nổi bật của bơm cánh gạt gồm:

• Hiệu suất làm việc cao

• Ít gây tiếng ồn

• Dễ bảo trì và sửa chữa

Tuy nhiên, cánh gạt trong bơm có thể bị mài mòn khi làm việc trong môi trường khắc nghiệt hoặc tốc độ cao. Ngoài ra, loại bơm này không phù hợp để bơm các chất lỏng quá đặc.

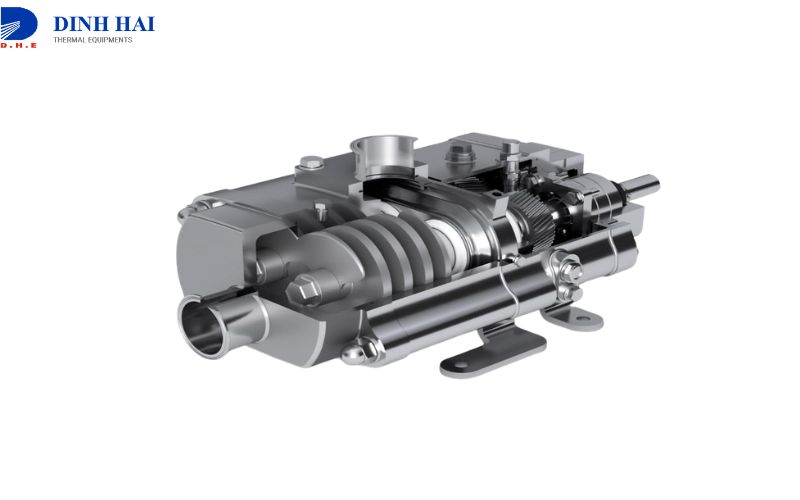

Bơm thủy lực trục vít - Lựa chọn tối ưu cho hệ thống cần độ êm

Trong nhóm các loại bơm thủy lực, bơm trục vít được đánh giá cao về khả năng vận hành êm ái.

Thiết bị được cấu tạo từ hai hoặc nhiều trục vít ăn khớp với nhau và quay ngược chiều trong một vỏ bơm kín. Khi trục vít quay, dầu thủy lực sẽ di chuyển dọc theo các rãnh ren từ khoang hút sang khoang đẩy.

Hiện nay bơm trục vít có ba dạng phổ biến:

• Bơm trục vít một trục

• Bơm trục vít hai trục

• Bơm trục vít ba trục

Ưu điểm của loại bơm này là độ rung và tiếng ồn rất thấp, lưu lượng dầu ổn định và hiệu suất bơm cao. Tuy nhiên, cấu tạo của bơm trục vít khá phức tạp nên việc lắp đặt và bảo trì đòi hỏi kỹ thuật viên có chuyên môn.

Ứng dụng thực tế của bơm thủy lực trong công nghiệp

Nhờ khả năng truyền lực mạnh và ổn định, các loại bơm thủy lực được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.

Trong lĩnh vực cơ khí và chế tạo máy, bơm thủy lực thường được lắp đặt trong các thiết bị như máy ép, máy dập, máy nghiền hoặc máy uốn kim loại. Hệ thống thủy lực giúp các thiết bị này tạo ra lực lớn để xử lý vật liệu.

Trong ngành xây dựng, bơm thủy lực xuất hiện trong nhiều loại máy móc như máy đào đất, máy trộn bê tông, bàn nâng tải trọng lớn hoặc thiết bị cắt đá.

Ngành khai thác mỏ cũng sử dụng các loại bơm thủy lực để vận hành thang nâng, băng tải hoặc hệ thống vận chuyển khoáng sản.

Ngoài ra, bơm thủy lực còn được ứng dụng trong ngành hàng hải để điều khiển hệ thống lái tàu, cầu cẩu hoặc các thiết bị nâng hạ trên tàu.

Trong lĩnh vực logistics, thiết bị này được dùng trong cầu dẫn container, thang nâng hàng hoặc hệ thống băng tải nhằm hỗ trợ quá trình bốc dỡ hàng hóa nhanh và an toàn.

Ngày nay, các dòng bơm thủy lực mini còn được tích hợp trong cánh tay robot công nghiệp để phục vụ các dây chuyền lắp ráp linh kiện, sản xuất dệt may hoặc tự động hóa nhà máy.

Các loại bơm thủy lực như bơm piston, bơm bánh răng, bơm cánh gạt và bơm trục vít đều có những đặc điểm và ứng dụng riêng trong hệ thống truyền động. Việc hiểu rõ đặc điểm của các loại bơm thủy lực sẽ giúp lựa chọn thiết bị phù hợp với yêu cầu áp suất, lưu lượng và điều kiện làm việc của từng hệ thống
