Tổng quan cảm biến đo độ rung: Nguyên lý và cách chọn phù hợp

Trong môi trường sản xuất hiện đại, cảm biến đo độ rung đóng vai trò quan trọng trong việc giám sát tình trạng máy móc và phòng ngừa hỏng hóc. Từ nhà máy sản xuất ô tô, điện gió đến ngành dầu khí, thiết bị này giúp phát hiện sớm rung động bất thường, tối ưu bảo trì và giảm thiểu thời gian dừng máy. Vậy cảm biến đo độ rung hoạt động như thế nào và làm sao để lựa chọn đúng loại phù hợp?

Tìm hiểu chi tiết về cảm biến đo độ rung

Trước khi đi sâu vào ứng dụng, chúng ta cần hiểu rõ bản chất của cảm biến đo độ rung.

Cảm biến đo độ rung là thiết bị điện tử dùng để phát hiện, đo lường và phân tích mức độ rung động của máy móc hoặc kết cấu cơ khí. Phần lớn các dòng công nghiệp hiện nay sử dụng công nghệ áp điện (piezoelectric) hoặc áp trở (piezoresistive) để chuyển đổi rung động cơ học thành tín hiệu điện.

Khi máy móc vận hành, rung động sinh ra do mất cân bằng, lệch trục, mòn vòng bi hoặc lỏng bulông. Nếu không được giám sát, các rung động này có thể dẫn đến hỏng hóc nghiêm trọng. Nhờ cảm biến đo độ rung, doanh nghiệp có thể phát hiện sớm bất thường và lên kế hoạch bảo trì chủ động (predictive maintenance).

Các dòng hiện đại thường có vỏ thép không gỉ, hàn kín đạt chuẩn IP68, hoạt động trong dải nhiệt rộng từ -55°C đến +140°C. Một số phiên bản còn đạt chuẩn ATEX để sử dụng trong môi trường dễ cháy nổ.

>>> Có thể bạn sẽ quan tâm: Tổng hợp những loại cảm biến đo mức chất lỏng thông dụng hiện nay

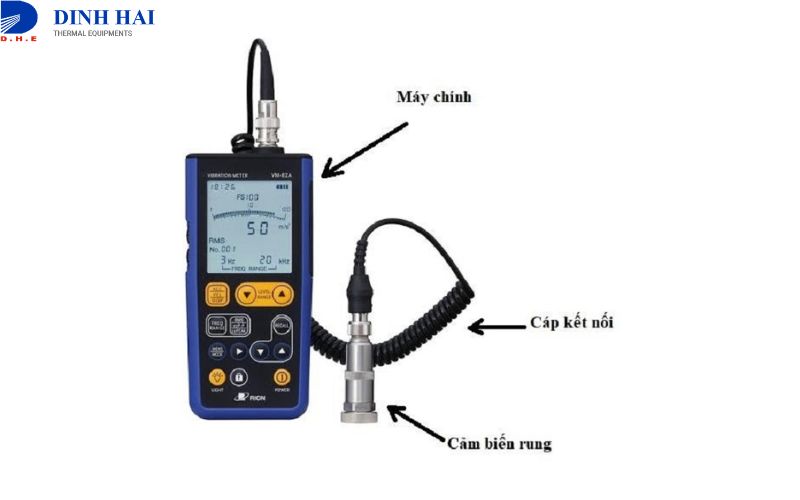

Các đơn vị đo trong cảm biến đo độ rung bạn cần hiểu rõ

Khi sử dụng cảm biến đo độ rung, bạn sẽ gặp nhiều đơn vị đo khác nhau. Mỗi đơn vị phản ánh một đặc trưng riêng của rung động.

• Vận tốc rung (mm/s, cm/s): Thường dùng để đánh giá tình trạng tổng thể của máy quay như bơm, motor, quạt.

• Gia tốc rung (mm/s² hoặc G): Phù hợp để phát hiện lỗi vòng bi hoặc rung động tần số cao.

• Tần số rung (Hz): Cho biết số chu kỳ rung trong một giây. Phân tích phổ tần giúp xác định nguyên nhân hỏng hóc.

• Biên độ rung (mm): Thể hiện độ lệch tối đa khỏi vị trí cân bằng.

Việc hiểu đúng đơn vị đo giúp bạn lựa chọn cảm biến độ rung phù hợp và phân tích dữ liệu chính xác hơn.

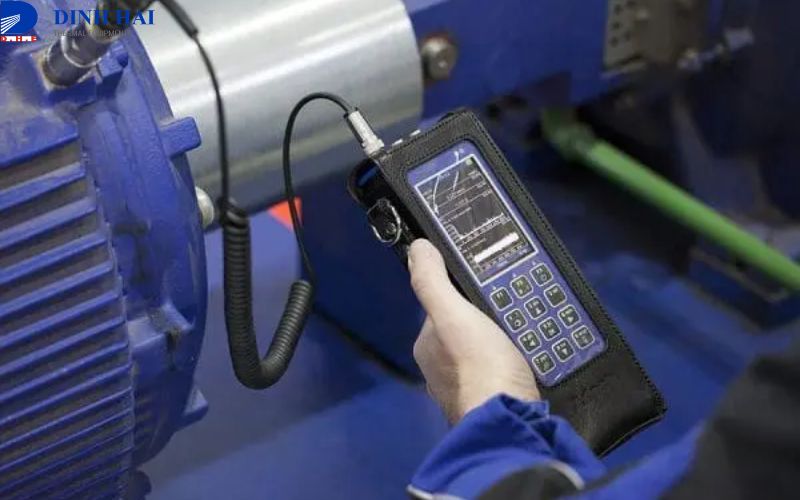

Khám phá nguyên lý cảm biến đo độ rung chi tiết

Cấu tạo cơ bản gồm một tinh thể áp điện gắn với khối lượng (mass). Khi rung động xảy ra, khối lượng tạo lực lên tinh thể, sinh ra điện tích tỉ lệ với gia tốc rung. Mạch điện bên trong chuyển đổi điện tích này thành tín hiệu điện áp hoặc dòng 4 - 20mA.

Tín hiệu sau đó được truyền về bộ thu thập dữ liệu (DAQ) hoặc PLC để xử lý và hiển thị.

Đối với cảm biến IEPE, nguồn cấp và tín hiệu được truyền chung một dây, giúp giảm nhiễu và đơn giản hóa hệ thống dây dẫn. Trong khi đó, cảm biến MEMS lại phù hợp cho hệ thống không dây nhờ kích thước nhỏ và tiêu thụ điện năng thấp.

>>> Xem thêm: Cảm biến áp suất và đầu dò Mc Donnell RS BR-1 chất lượng cao, giá rẻ nhất

Ứng dụng thực tế của cảm biến đo độ rung trong công nghiệp

Trong ngành ô tô, thiết bị giúp giám sát động cơ, dây chuyền lắp ráp nhằm đảm bảo sản xuất liên tục. Ngành dầu khí dùng cảm biến để theo dõi bơm, máy nén và tuabin, giảm nguy cơ ngừng hoạt động ngoài kế hoạch.

Trong ngành điện gió, cảm biến đo độ rung được lắp trên hộp số và rotor để phát hiện mất cân bằng sớm. Ngành thực phẩm, nước sạch và hóa chất cũng phụ thuộc vào hệ thống giám sát rung để tránh gián đoạn sản xuất.

Bất kỳ hệ thống nào có bộ phận quay như motor, vòng bi, quạt, hộp số đều nên được theo dõi bằng cảm biến độ rung nhằm tối ưu hiệu suất và tuổi thọ thiết bị.

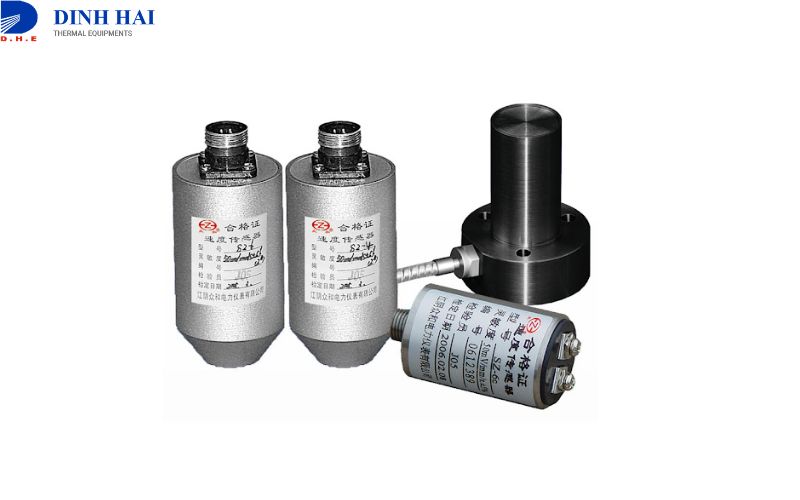

Các loại cảm biến độ rung phổ biến hiện nay

Công nghệ phát triển đã tạo ra nhiều dòng cảm biến độ rung đáp ứng từng nhu cầu cụ thể.

• Cảm biến áp điện (Piezoelectric): Phổ biến nhất trong giám sát công nghiệp.

• Cảm biến MEMS: Nhỏ gọn, tích hợp IoT, phù hợp hệ thống không dây.

• Cảm biến sợi quang: Dùng trong môi trường nhiễu điện từ cao.

• Cảm biến không dây: Thuận tiện cho vị trí khó kéo cáp.

Ngoài ra còn có các dòng chống ăn mòn, chống bức xạ hoặc đạt chuẩn an toàn nội tại cho môi trường cháy nổ.

Cảm biến đo độ rung lắp đặt như nào đảm bảo chuẩn kỹ thuật?

Thông thường, vị trí lý tưởng nhất là gần vòng bi - nơi chịu lực rung lớn nhất. Nếu lắp sai vị trí hoặc gắn không chắc chắn, dữ liệu thu được sẽ thiếu chính xác.

Lưu ý an toàn khi lắp đặt cảm biến độ rung

• Khi làm việc gần bộ phận quay, cần tuân thủ quy định an toàn lao động.

• Ngắt nguồn thiết bị trước khi lắp đặt.

• Tránh tiếp xúc trực tiếp với trục quay đang vận hành.

• An toàn luôn là yếu tố ưu tiên hàng đầu.

Các phương pháp gắn cảm biến độ rung

Có bốn phương pháp phổ biến:

• Gắn bằng nam châm (magnetic mount)

• Dán keo chuyên dụng (adhesive)

• Bắt ren cố định (stud mount)

• Đầu dò cầm tay

Trong đó, stud mount cho độ chính xác cao nhất vì đảm bảo tiếp xúc cơ học tốt nhất.

Cách lựa chọn cảm biến đo độ rung phù hợp từng ứng dụng

Việc chọn đúng cảm biến đo độ rung sẽ quyết định độ tin cậy của hệ thống giám sát.

Xác định phạm vi rung (Vibration Range)

Mỗi thiết bị có mức rung khác nhau. Máy công nghiệp nặng thường cần dải đo rộng hơn so với động cơ nhỏ.

Lựa chọn độ nhạy (mV/G) theo biên độ tín hiệu

Độ nhạy phổ biến là 100 mV/G.
Tín hiệu lớn → chọn cảm biến độ nhạy thấp.
Tín hiệu nhỏ → chọn cảm biến độ nhạy cao để tăng độ chính xác.

Số lượng trục cần thiết

Cảm biến một trục phù hợp giám sát cơ bản.
Cảm biến ba trục cho phép phân tích rung động 3D, xác định lệch hướng hoặc rung ngang.

Đánh giá điều kiện môi trường trước khi mua

Nhiệt độ cao, độ ẩm lớn hoặc môi trường hóa chất yêu cầu cảm biến có vỏ chống ăn mòn và cấp bảo vệ IP cao.

Xem xét hình dạng bề mặt đo

Bề mặt cong hoặc gồ ghề sẽ ảnh hưởng đến phương pháp gắn. Việc khảo sát hiện trường trước khi mua giúp tránh sai sót.

Trong chiến lược bảo trì dự đoán hiện đại, cảm biến đo độ rung là công cụ không thể thiếu để giám sát sức khỏe máy móc. Việc hiểu rõ nguyên lý cảm biến đo độ rung, đơn vị đo, phương pháp lắp đặt và tiêu chí lựa chọn sẽ giúp doanh nghiệp tối ưu hiệu suất vận hành và giảm chi phí sửa chữa.

Nếu bạn đang tìm giải pháp giám sát rung cho nhà máy hoặc hệ thống năng lượng, hãy đầu tư đúng loại cảm biến đo độ rung phù hợp ngay từ đầu để đảm bảo độ chính xác, an toàn và hiệu quả lâu dài.
