Hướng dẫn lắp đặt van điện từ chuẩn kỹ thuật cho người mới

Hướng dẫn lắp đặt van điện từ đúng kỹ thuật là bước quan trọng giúp hệ thống đường ống vận hành ổn định, tránh rò rỉ và kéo dài tuổi thọ thiết bị. Tuy nhiên nhiều người mới thường lắp sai chiều van hoặc đấu điện không đúng thông số. Trong bài viết này, chúng tôi sẽ cung cấp hướng dẫn lắp đặt van điện từ chi tiết, dễ hiểu để bạn có thể thực hiện đúng kỹ thuật và an toàn.

Khái niệm cơ bản về van điện từ

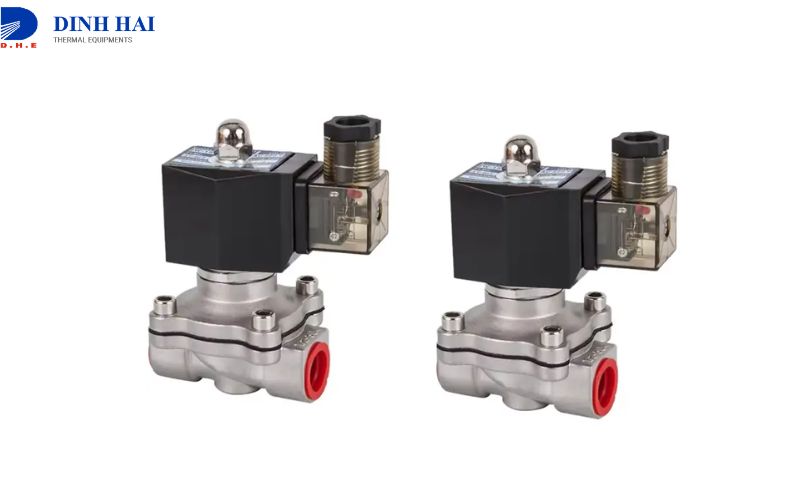

Van điện từ là loại van sử dụng lực từ của cuộn coil điện để đóng hoặc mở dòng lưu chất trong đường ống. Khi cấp điện vào cuộn coil, từ trường được tạo ra và tác động lên lõi van, từ đó điều khiển trạng thái đóng hoặc mở của van. Van điện từ thường sử dụng nguồn điện 24V, 110V hoặc 220V ở dạng xoay chiều (AC) hoặc một chiều (DC). Nhờ cơ chế hoạt động bằng điện từ, van có tốc độ đóng mở rất nhanh và có thể tích hợp dễ dàng trong các hệ thống tự động hóa.

Trong thực tế, van điện từ được ứng dụng để:

• Kiểm soát dòng chảy trong hệ thống đường ống

• Phân chia hoặc trộn lưu chất

• Điều khiển tự động các thiết bị trong dây chuyền sản xuất



Chuẩn bị trước khi lắp đặt van điện từ

Trước khi thực hiện hướng dẫn lắp đặt van điện từ, cần chuẩn bị đầy đủ và kiểm tra các yếu tố liên quan để đảm bảo quá trình lắp đặt diễn ra thuận lợi.

Lựa chọn loại van điện từ phù hợp với môi trường sử dụng

Việc lựa chọn đúng loại van là bước quan trọng quyết định hiệu quả hoạt động của hệ thống.

Một số yếu tố cần xác định trước khi lắp đặt gồm:

• Xác định môi trường sử dụng: nước, khí nén, gas, dầu hoặc hóa chất

• Kiểm tra kích thước và đường kính van phù hợp với hệ thống ống

• Lựa chọn kiểu kết nối phù hợp như nối ren hoặc nối bích

• Kiểm tra nhiệt độ và độ ăn mòn của lưu chất

• Xác định đúng điện áp hoạt động của van (24V, 110V, 220V)

• Chọn trạng thái van: thường đóng (NC) hoặc thường mở (NO)

• Nên mua sản phẩm từ nhà cung cấp uy tín để đảm bảo chất lượng



Kiểm tra van và hệ thống đường ống trước khi lắp đặt

Sau khi chọn được van phù hợp, bước tiếp theo trong hướng dẫn lắp đặt van điện từ là kiểm tra thiết bị và hệ thống đường ống.

Một số việc cần thực hiện gồm:

• Kiểm tra tình trạng van trước khi lắp đặt

• Vệ sinh đường ống để loại bỏ cặn bẩn và tạp chất

• Kiểm tra các mối nối hiện có trong hệ thống

• Đảm bảo vị trí lắp đặt khô ráo và dễ kết nối nguồn điện

• Có thể lắp thêm Y lọc trước van để hạn chế cặn bẩn

Việc kiểm tra kỹ lưỡng trước khi lắp đặt giúp hạn chế sự cố và tăng độ bền cho van điện từ.

Hướng dẫn lắp đặt van điện từ chi tiết từng bước

Sau khi hoàn tất bước chuẩn bị, bạn có thể tiến hành hướng dẫn lắp đặt van điện từ theo các bước sau để đảm bảo đúng kỹ thuật.

Bước 1: Ngắt dòng lưu chất trong hệ thống

Trước khi lắp van, cần khóa hoặc ngắt hoàn toàn dòng lưu chất trong đường ống để đảm bảo an toàn khi thi công.

Bước 2: Quấn băng keo non vào ren ống

Quấn băng keo non (PTFE) vào phần ren kết nối của đường ống. Việc này giúp tăng độ kín khít và tránh rò rỉ lưu chất khi van hoạt động.

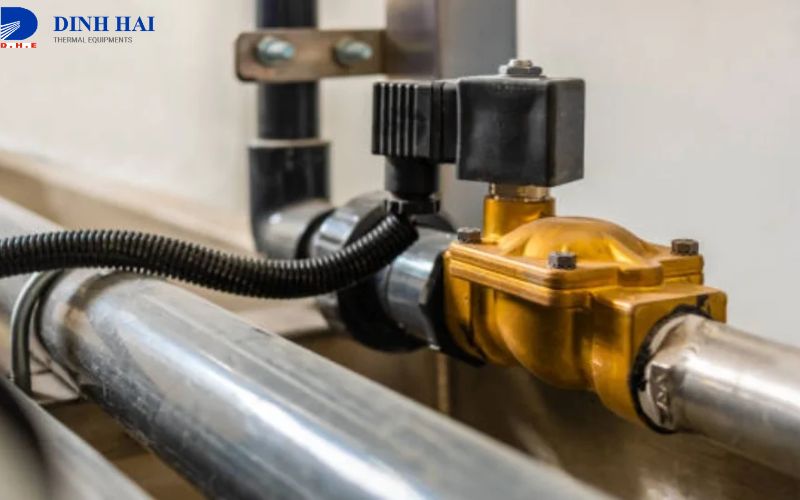

Bước 3: Lắp van vào hệ thống đường ống

Tiến hành lắp van điện từ vào đường ống theo đúng vị trí. Lưu ý chiều mũi tên trên thân van phải trùng với chiều dòng chảy của lưu chất. Nếu lắp ngược chiều, van có thể hoạt động không ổn định hoặc không đóng kín.

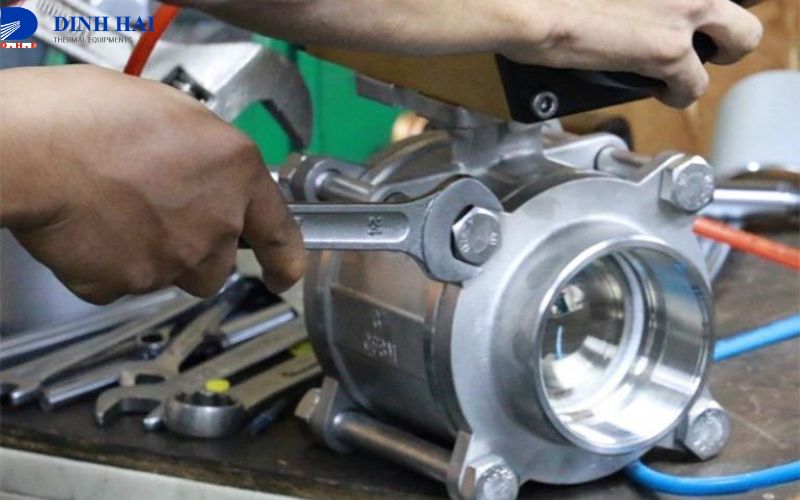

Bước 4: Siết chặt các mối nối

Sau khi đặt van đúng vị trí, tiến hành siết chặt ren hoặc bu lông để cố định van vào hệ thống. Trong quá trình lắp đặt cần đảm bảo cuộn coil hướng lên trên, không nên để coil hướng xuống vì có thể ảnh hưởng đến hoạt động của van.

Bước 5: Kết nối nguồn điện cho cuộn coil

Tiến hành đấu dây nguồn điện vào cuộn coil theo đúng điện áp quy định của van. Đảm bảo kết nối chắc chắn và an toàn.

Bước 6: Kiểm tra và chạy thử hệ thống

Sau khi hoàn tất lắp đặt, cấp điện cho hệ thống và kiểm tra hoạt động của van. Quan sát xem van đóng mở đúng hay không và kiểm tra các vị trí kết nối để đảm bảo không có hiện tượng rò rỉ.

Những lưu ý quan trọng khi lắp đặt van điện từ bạn nên ghi nhớ

Trong quá trình thực hiện hướng dẫn lắp đặt van điện từ, có một số lưu ý quan trọng giúp hệ thống hoạt động ổn định và an toàn hơn.

Lưu ý khi lắp đặt van điện từ khí nén

• Kiểm tra đúng điện áp điều khiển trước khi cấp nguồn

• Test thử van trước khi lắp vào hệ thống

• Vệ sinh đường ống khí nén để loại bỏ bụi bẩn

• Nên lắp thêm bộ lọc khí nén ở đầu vào của van

• Đảm bảo vị trí lắp đặt khô ráo và thông thoáng

• Không kích hoạt cuộn coil khi chưa gắn vào thân van

Một vài chú ý khi lắp đặt van điện từ nước

• Kiểm tra hệ thống nước đã được vệ sinh sạch chưa

• Nếu nguồn nước có nhiều cặn nên lắp Y lọc rác trước van

• Lắp đúng chiều dòng chảy theo ký hiệu trên thân van

• Đặt thân van nằm ngang và coil hướng lên trên

• Không lắp van điện từ ngay trước máy bơm nước

• Kiểm tra nhiệt độ nước để chọn gioăng phù hợp (trên 80°C cần loại chịu nhiệt)

• Đấu dây nguồn cẩn thận nếu môi trường ẩm ướt

Việc nắm rõ hướng dẫn lắp đặt van điện từ không chỉ giúp quá trình lắp đặt diễn ra nhanh chóng mà còn đảm bảo hệ thống vận hành ổn định và an toàn trong thời gian dài. Từ bước lựa chọn van phù hợp, kiểm tra hệ thống đến thực hiện lắp đặt và chạy thử, mỗi công đoạn đều cần thực hiện đúng kỹ thuật. Khi áp dụng đúng hướng dẫn lắp đặt van điện từ, bạn sẽ hạn chế tối đa các lỗi rò rỉ, chập điện hoặc hư hỏng thiết bị trong quá trình vận hành hệ thống.
